MA-MS-AUFDACH1 / Seite 1 / 19.08.08
Montageanleitung Aufdachversion
Die Multisolkollektoren können wahlweise in hori-
zontaler oder in vertikaler Ausrichtung auf dem
Dach montiert werden.
Es dürfen sich maximal 5 Multisolkollektoren in
einer Reihe befinden. Die Reihenanzahl ist jedoch
unbeschränkt.
Die Multisolkollektoren müssen immer mit der Glas-
seite nach oben gelagert werden und sollten bei
direkter Sonneneinstrahlung abgedeckt werden!

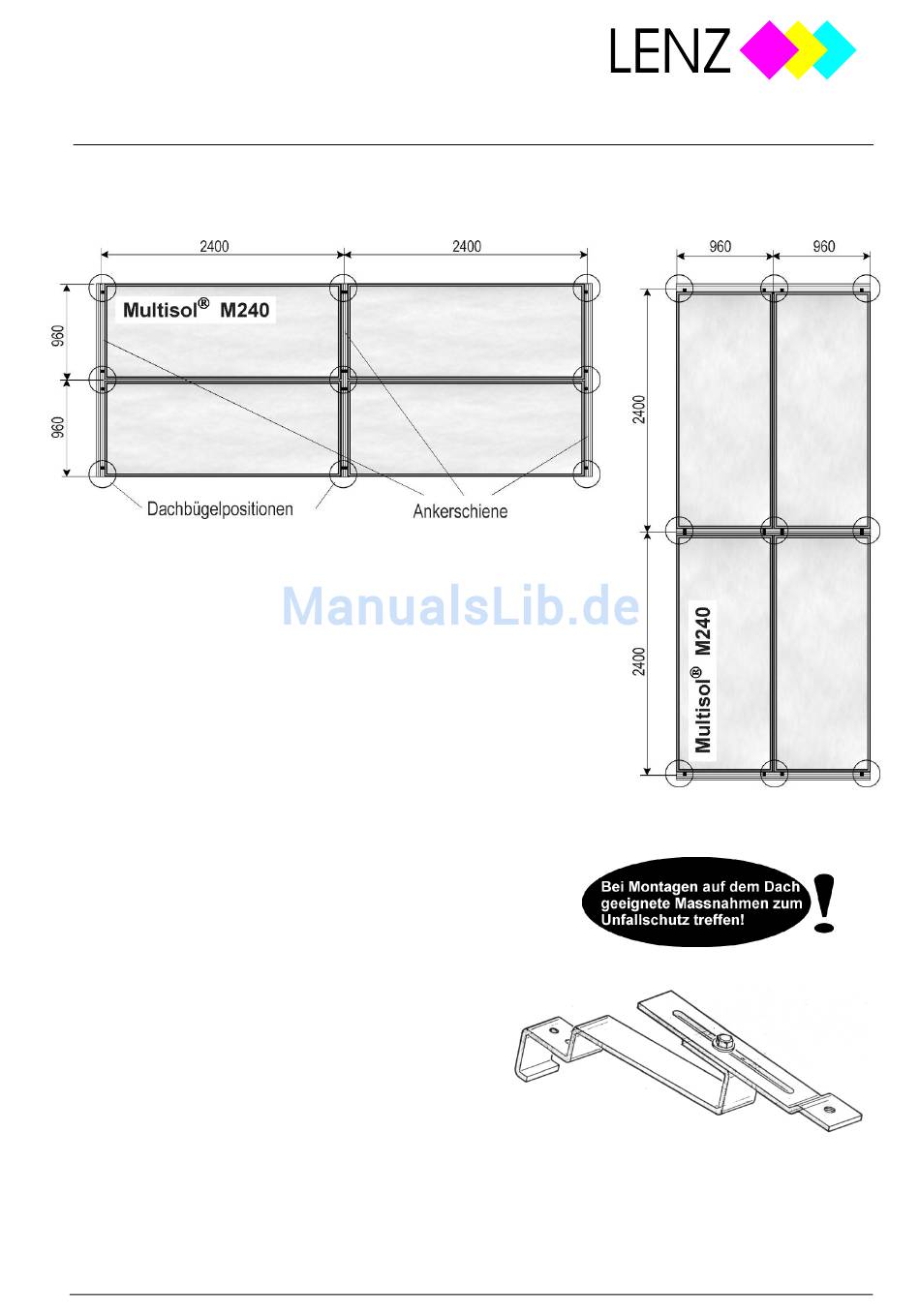

Es stehen 2 unterschiedliche Ausführungen von
Dachbügel zur Verfügung
Fester Dachbügel
Der verstellbare Dachbügel erleichtert die Montage
beträchtlich und ist für praktisch alle Ziegelarten
ohne zusätzlichen Anpassungen einsetzbar
