Lenz MULTISOL M240 Kurzanleitung

MSTD/ Seite 1 / 19.08.08

Hochleistungskollektor für die thermische Nut-
zung der Sonnenenergie.
Anwendungsbereiche:
 ganzjährige Brauchwarmwasser-Aufbereitung
 Anlagen mit Heizungsunterstützung durch
Sonnenenergie
 ideale Konstruktion für Flachdach-, Schräg-
dachaufbau oder Fassaden-Montage

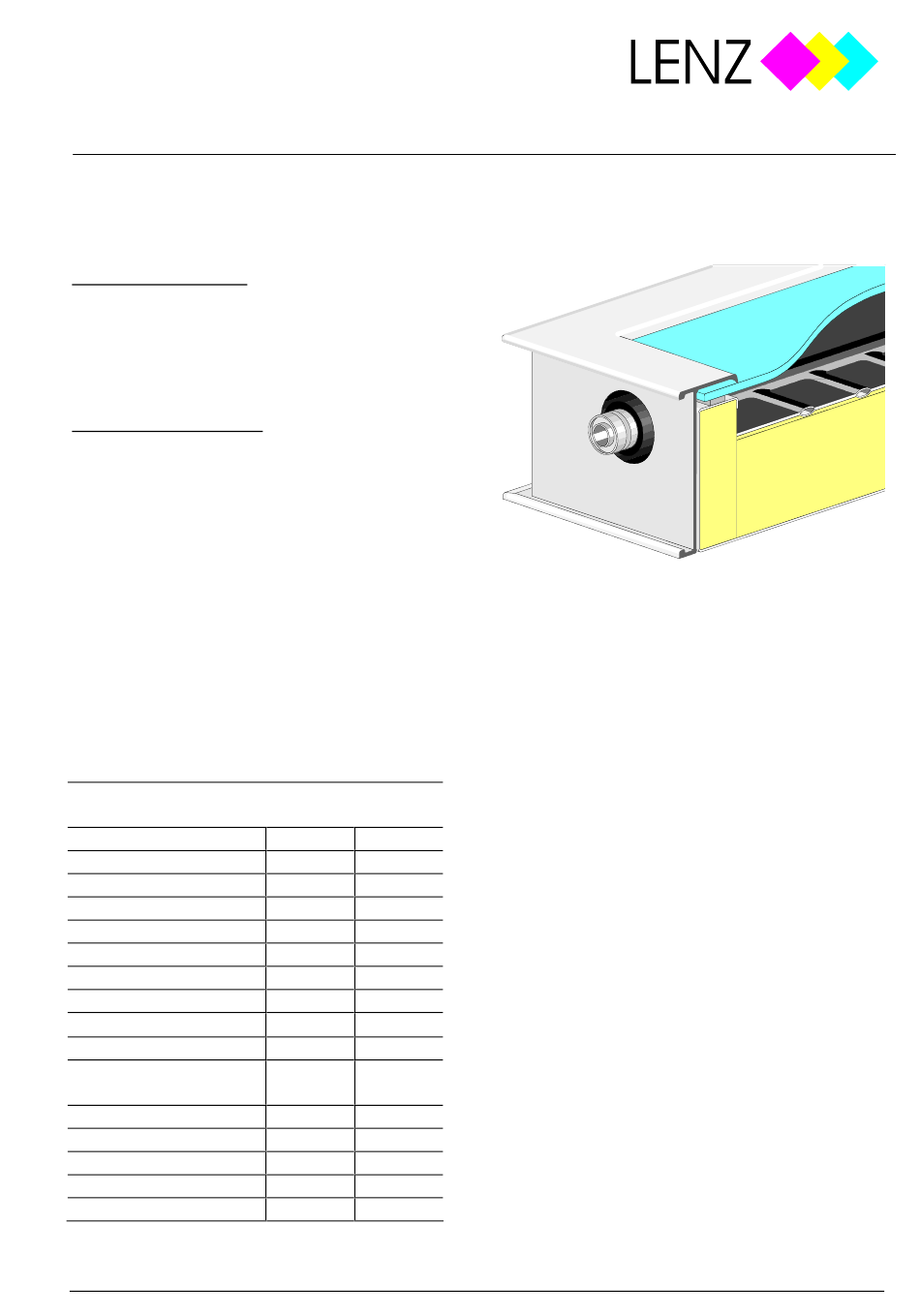

Konstruktionsmerkmale:
 Kollektor-Bauart mit 20-jähriger Erfahrung
 stabiler Rahmen aus geschweissten extru-
dierten Aluminiumprofilen
 Absorberplatte aus sehr gut wärmeleitendem
Rollbond-Aluminium, mit speziellem Kanal-
system
 eloxierte Selektivbeschichtung für höchste
Leistung und lange Lebensdauer
 Kollektorabdeckung aus hochtransparentem,
schlagfestem Sicherheitsglas
 doppelte Glasabdichtung aus temperaturbe-
ständigem Gummiprofil
 Isolation aus umweltfreundlicher und alte-
rungsbeständiger Mineralwolle

Prüfnummer SPF Rapperswil: 150 + 15096
Leistungs- und Qualitätsgeprüft.
Länge
Breite
Höhe
Bruttofläche / Modul
Absorberfläche / Modul
Kennzahl C
0
Kennzahl C
1
Kennzahl C
2
Wirkungsgrad 
0,05
Winkelfaktor K
CH
Bruttowärmeertrag
Kloten, 50°C, 30°
Gewicht
Betriebsdruck max.
empf. Volumenstrom
spez. Druckverlust
Inhalt
H. Lenz AG  Hirzenstrasse 2  CH-9244 Niederuzwil  Tel.: 071/955 70 20  Fax: 071/955 70 25  info@lenz.ch  www.lenz.ch
mm 2350
mm 960
mm 85
2
m 2,26
2
m 2,0
- 0,8021
2
W/m K 3,96
2 2
W/m K 0,007
- 0,591
- 0,92
kWh/ 531
2
m Jahr
kg 42
bar 3
3 2
dm /hm 40
2
Pa/m 700
3 2
dm /m 0,50


erfolgt mittels Schraubbriden auf einer Anker-
schiene. Diese befindet sich immer auf der kur-
zen Stirnseite der Kollektoren

Jeweils 2 Anschlüsse befinden sich an der kur-
zen Stirnseite des Kollektors. Diese Anschluss-
art erlaubt es, mehrere Kollektoren in einer Rei-
he anzuschliessen, ohne externe Leitungen. Die
Verbindung besteht aus einem Chromstahl-
Wellrohr, das die Ausdehnungen aufnimmt.
Dieses wird mit einem beständigen Silikon-Ring
abgedichtet und einer rostfreien Bride befestigt.

MULTISOL-Kollektoren dürfen nur mit Wärme-
trägerflüssigkeit betrieben werden, die mit
Frostschutz und Korrosionsschutz-Inhibitoren
versehen ist. Garantie wird nur gewährleistet im
Zusammenhang mit Benützung von Wärmeträ-
gerflüssigkeit Typ Glythermin GP42.
