1.0 Anbau und Inbetriebnahme
1.1 Montage
Die Druckentnahmestelle sollte entsprechend den Angaben für Einschraublöcher vorbereitet werden.
Weitere Hinweise erhalten Sie in der VDE/VDI-Richtlinie 3511 und 3512 Blatt 3 und der EN 837-1/2.
Zur Abdichtung eignen sich Dichtscheiben nach DIN 16258. Das richtige Anzugsmoment ist ab-
hängig von Werkstoff und Form der verwendeten Dichtung. Es sollte 80 Nm nicht überschreiten.
Der Montageort sollte frei von starken Erschütterungen und Wärmestrahlung sein.Auf dem Typen-
schild ist die Einbaulage des Druckmessgeräts angegeben, für die das Druckmessgerät justiert
wurde. Wird das Gerät in einer anderen Lage eingebaut kann sich der Nullpunkt verschieben. Der
Nullpunkt wird in diesem Fall nach Menüpunkt 10 auf Seite 12 angepasst.
Bei den Differenzdruckmessgeräten Typ DE15 und DE25 wird der höhere Druck an den mit +
gekennzeichneten Anschluss, der niedrigere Druck an den mit - gekennzeichneten Anschluss
angeschlossen.
1.2 Elektrischer Anschluss
Der elektrische Anschluss wird mit einem abgeschirmten Kabel über einen Stecker hergestellt. Die
Anschlussbelegungen können der Seite 15 entnommen werden. Ferner sind Anschlussbelegung
und die erforderliche Hilfsenergie auf dem Typenschild am Gehäuse vermerkt. Beim Anschluss
und Einsatz der Messgeräte sind die VDE Bestimmungen für das Arbeiten mit Hochspannungen,
sowie die Bestimmungen der Berufsgenossenschaften für das Arbeiten an elektrischen Geräten
und Anlagen zu beachten.

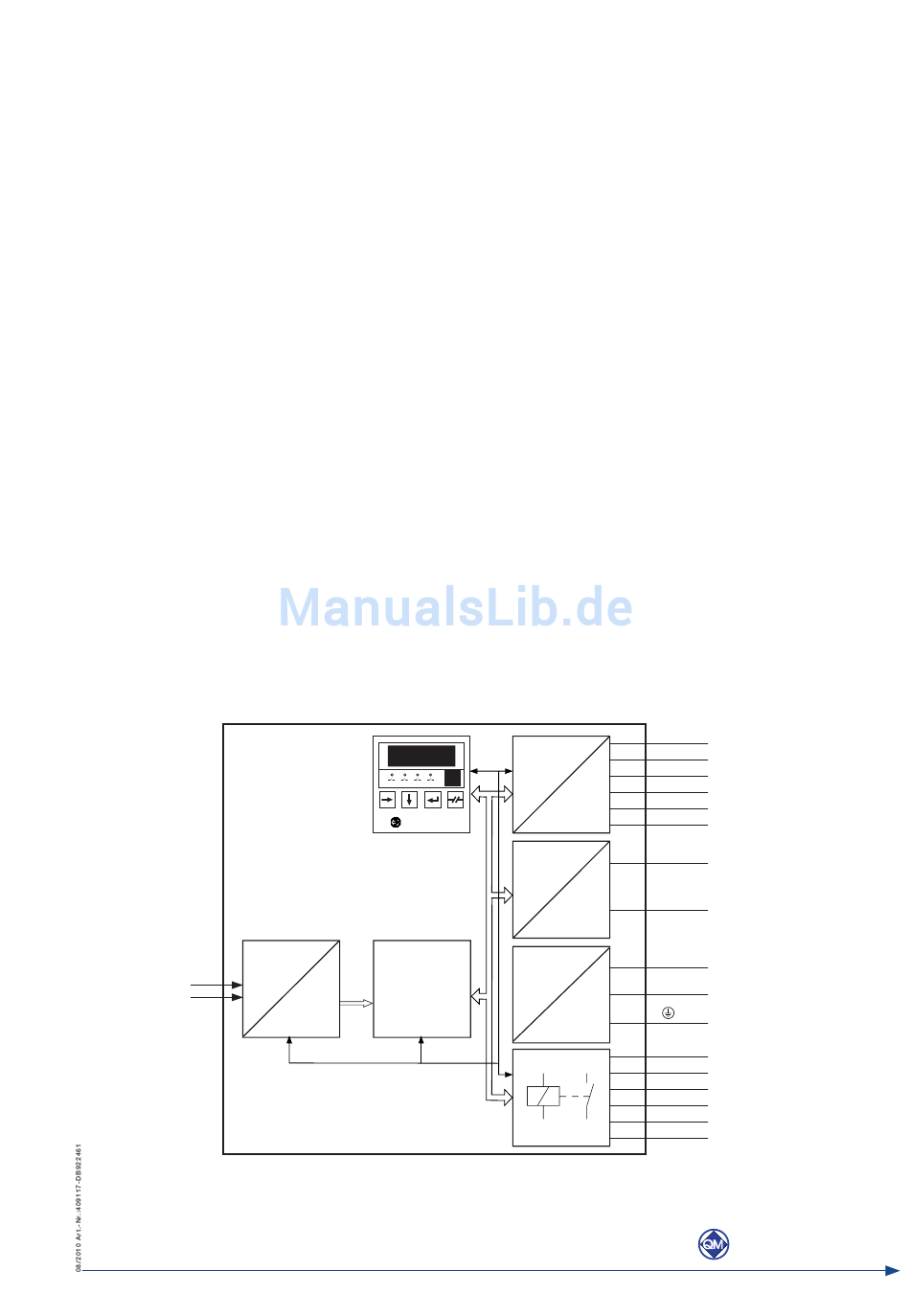

1.3 Elektrische Daten
Hilfsenergie
Analogausgangssignal :
Grenzsignale
Serielle Schnittstelle
Temperatur
+
Druck
-
Differenzdruck
:
Ub = 17 ... 30 V DC
0/4 ... 20 mA / Dreileiter / Bürde ≤ 400 Ohm
0 ... 10 V
:
2x 24 V / 50 VA / 50 W / 2 A, (4x optional)
:
RS 232 / RS422 / RS485
9.999
S1
S2
S3
S4
MANFRED JÜNEMANN
Mess - und Regeltechnik GmbH
D-32107 BAD SALZUFLEN
Controller
T
D
/ Dreileiter / Bürde ≥ 10 kOhm (optional)
D
°C
SER
D
A
DC
DC
}
02
03
optional:
04
serielle Schnittstelle,
05
08
RS232/422/485
09
(3)
S+ (0-10V) optional
3
S+ (0/4-20 mA)
1
Ub+ (17-30V)
2
Ub- / S-
PE
7
L1/L2
10
L3/L4
8
OUT K1
9
OUT K2
11
}
OUT K3
optional
12
OUT K4
Quality for the
future
3
