Schließen Sie den Port A-Anschluss des
4
FlexCables an Port A der zweiten Karte an.
Drücken Sie das Kabel vorsichtig, aber kräftig
auf die Karte, bis es fest mit ihr verbunden ist.
Verbinden Sie anschließend das andere Ende des
FlexCables (mit der Aufschrift Port B) mit Port B
der Hauptkarte.
PORT A
PORT B
PORT B
PORT A

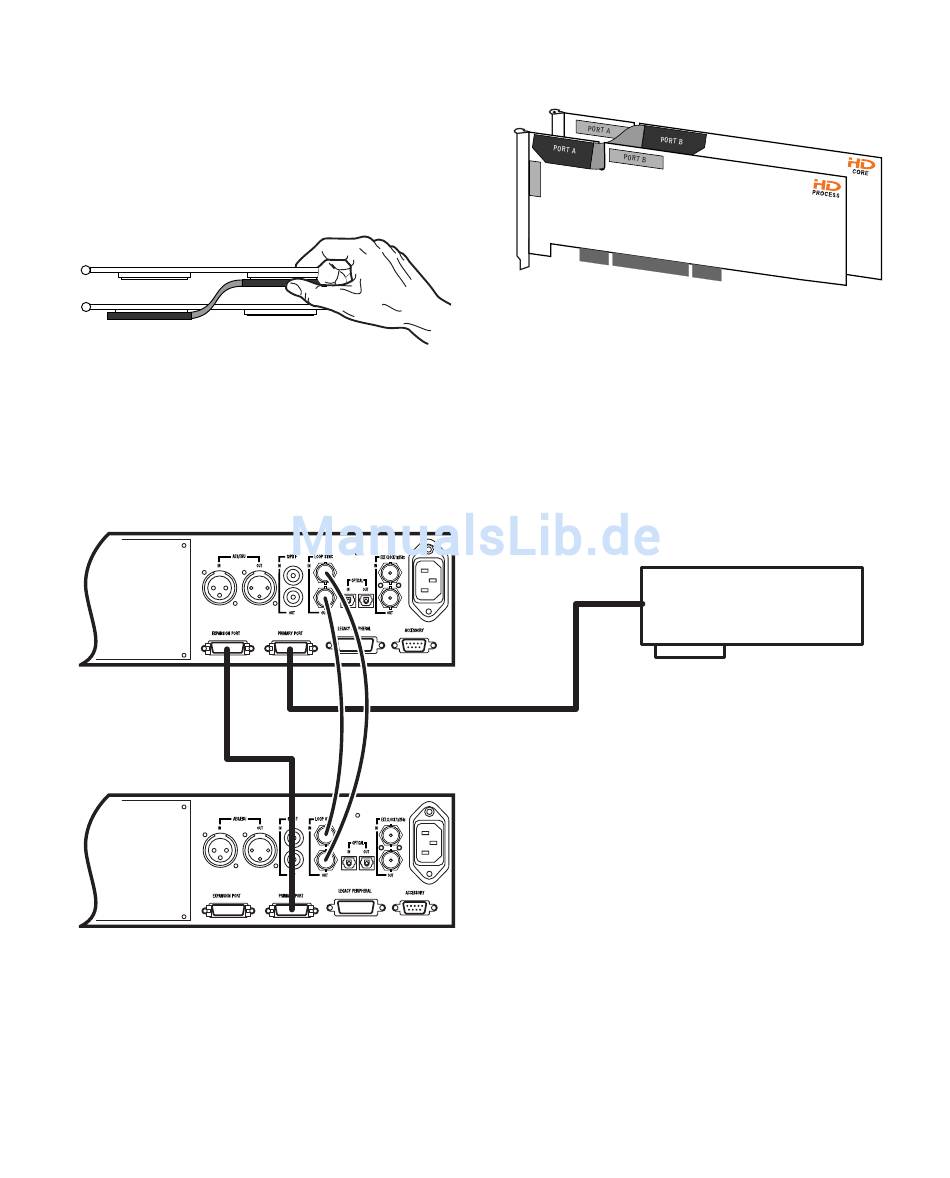

Zwei über ein TDM FlexCable verbundene HD-Karten
(Ansicht von oben)
1.5 ft (0.5 m)
DigiLink cable
Abbildung 1. Zwei 96 I/Os, 32 Kanäle
Überprüfen Sie die Verbindung wie unten
5
gezeigt.
Zwei über ein TDM FlexCable verbundene HD-Karten
(Seitenansicht)
In Systemen mit mehr als zwei Karten muss
6
jede weitere Karte mit der vorhergehenden Karte
verbunden werden. Verbinden Sie alle Karten
wie oben beschrieben mit Hilfe von FlexCables.
Jede weitere HD Process-Karte wird mit einem
FlexCable geliefert.
12 ft (4 m) DigiLink cable
HD card
Kapitel 2: Macintosh-Konfiguration
13
