DigiDesign HD Erste Schritte Seite 16

• Grafikkarte für Ihren Computermonitor
Verwenden Sie niemals SampleCell-Karten
in einem Pro Tools|HD-System. Dies kann
zu Systemabstürzen führen. Verwenden Sie
stattdessen bitte Soft SampleCell, das
speziell für die Unterstützung von 24-Bit-
Auflösungen und höheren Sample-Raten
entwickelt wurde.
Wenn Sie ein HD Core-System installieren
9
(kein Pro Tools|HD 2 oder HD 3-System), gehen
Sie wie folgt vor:
• fixieren Sie die eingebaute Karte mit den
Schrauben der Steckplatzabdeckungen, die
Sie vorher entfernt haben.
• schließen Sie das Gehäuse des Computers.
• überspringen Sie die folgenden Schritte
und lesen Sie „Anschließen von Audio-
Interfaces" auf Seite 14.
Wenn Sie ein Pro Tools|HD 2-, HD 3- oder ein
10
erweitertes HD 1-System installieren, müssen Sie
die HD-Karten mit Hilfe von TDM FlexCables
verbinden (siehe „Verbinden mehrerer Karten
mit Hilfe des TDM FlexCable" auf Seite 12).
Verbinden mehrerer Karten mit Hilfe
des TDM FlexCable
Jede HD-Karte verfügt über zwei Ports an der
Oberseite der Karte, die als Port A und Port B
gekennzeichnet sind.
Wenn Sie mehrere HD-Karten einbauen, werden
Daten zwischen den HD-Karten mit Hilfe des
TDM FlexCables übertragen. Dabei wird Port B
der „Hauptkarte" mit Port A der nächsten Karte
verbunden. Das FlexCable verfügt über zwei
Anschlüsse, die ebenfalls mit den Aufschriften
Port A und Port B gekennzeichnet sind, um eine
ordnungsgemäße Verbindung sicherzustellen.
12 Erste Schritte mit HD
So verbinden Sie HD-Karten mit Hilfe des TDM
FlexCables:
Stellen Sie sicher, dass die Karten mit den
1
Schrauben der Steckplatzabdeckungen, die Sie
vorher entfernt haben, fixiert sind.

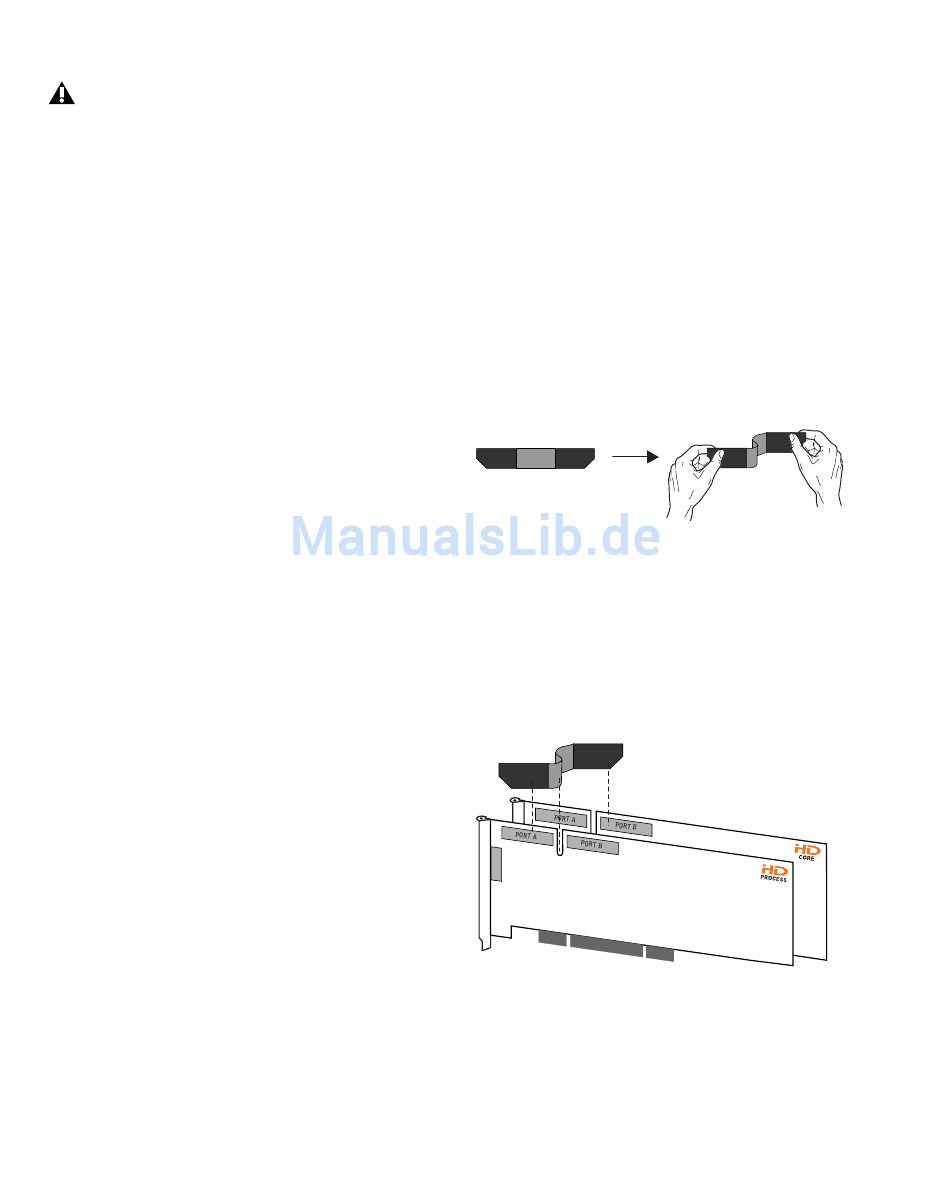

Das FlexCable muss in die richtige Form
2
gebracht werden, bevor Sie es auf die HD-Karten
stecken können. Halten Sie es dazu mit beiden
Händen fest und bewegen Sie das Ende mit der
Aufschrift Port A gerade auf sich zu, und biegen
Sie es dann etwas zur Mitte hin (siehe
Abbildung). Biegen Sie das Kabel nicht mehr als
notwendig, da dadurch die Leiterbahnen im
Kabel beschädigt werden könnten.
PORT A PORT B
Vorbereiten des TDM FlexCables für den Einbau
Schieben Sie das FlexCable in die Kerbe der
3
zweiten Karte, so dass der Port B-Anschluss des
FlexCables mit Port B der Hauptkarte und der
Port A-Anschluss des FlexCables mit Port A der
zweiten Karte verbunden werden kann (siehe
Abbildung).
PORT B
PORT A
Einsetzen des TDM FlexCables
PORT B
PORT A
