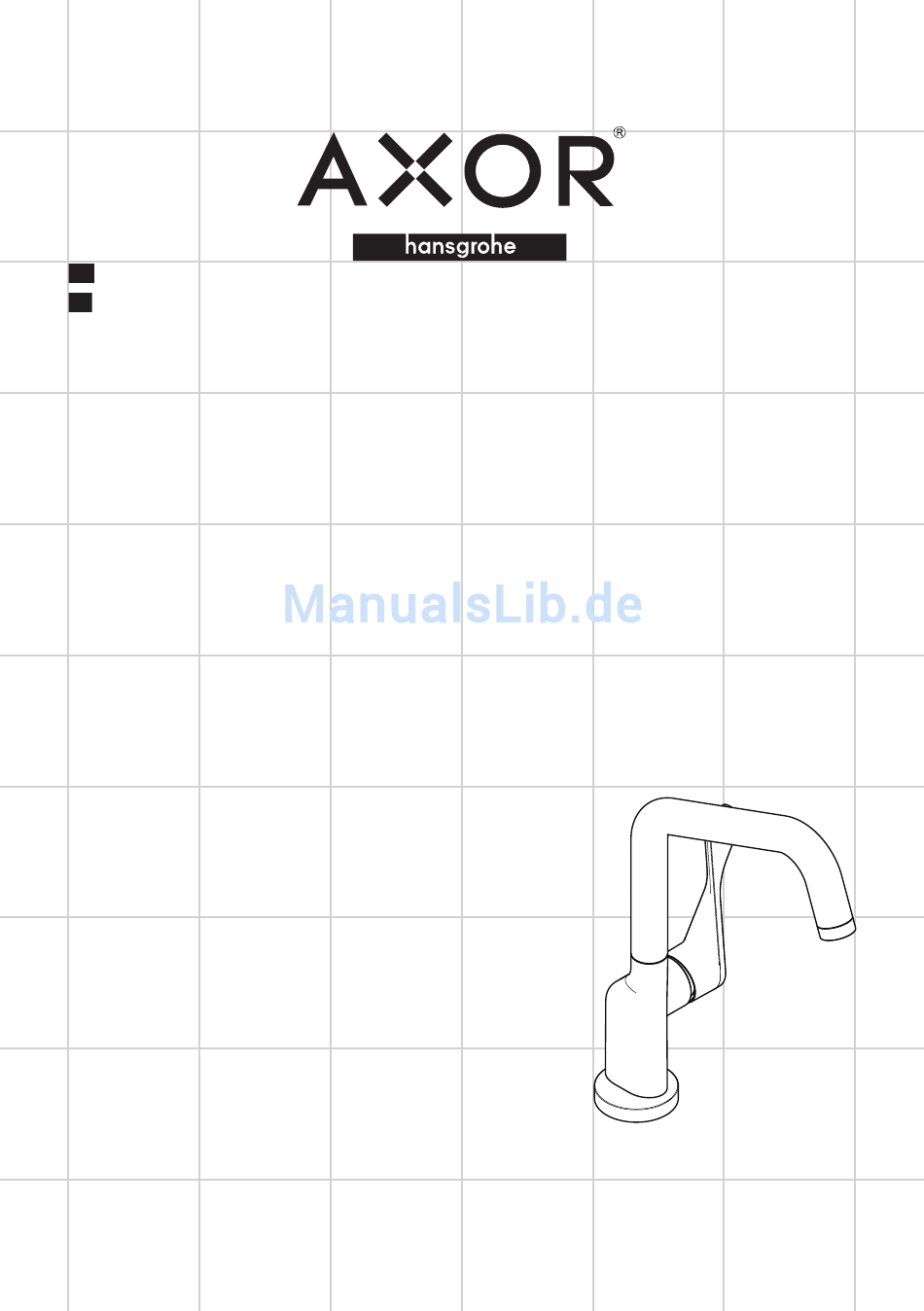

- Seite 1 EN Instructions for use / assembly instructions DE Gebrauchsanleitung / Montageanleitung Citterio 39850003...
-
Seite 2: Safety Notes
English Safety Notes Symbol description Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. The hot and cold supplies must be of equal pres- Adjustment (see page 8) sures. To adjust the hot water limiter. Using a hot Installation Instructions water limiter in combination with a continu- • Prior to installation, inspect the product for transport ous flow water heater is not recommended. damages. After it has been installed, no transport or surface damage will be honoured. Dimensions (see page 9) • The pipes and the fixture must be installed, flushed and tested as per the applicable standards. Flow diagram • The plumbing codes applicable in the respective (see page 9) countries must be observed. Operation (see page 10) Technical Data Hansgrohe recommends not to use as drink- Operating pressure: max. 1 MPa ing water the first half liter of water drawn Recommended operating pressure: 0,1 - 0,5 MPa in the morning or after a prolonged period Test pressure: 1,6 MPa of non-use. (1 MPa = 10 bar = 147 PSI) Hot water temperature: max. 70°C Cleaning Recommended hot water temp.: 65°C Thermal disinfection: max. 70°C / 4 min... -
Seite 3: Sicherheitshinweise
Deutsch Sicherheitshinweise Symbolerklärung Bei der Montage müssen zur Vermeidung von Kein essigsäurehaltiges Silikon verwenden! Quetsch- und Schnittverletzungen Handschuhe getragen werden. Justierung (siehe Seite 8) Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen Einstellen der Warmwasserbegrenzung. In werden. Verbindung mit Durchlauferhitzern ist eine Warmwassersperre nicht zu empfehlen. Montagehinweise • Vor der Montage muss das Produkt auf Transportschä- Maße (siehe Seite 9) den untersucht werden. Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt. Durchflussdiagramm • Die Leitungen und die Armatur müssen nach den gülti- (siehe Seite 9) gen Normen montiert, gespült und geprüft werden. Bedienung (siehe Seite 10) • Die in den Ländern jeweils gültigen Installationsrichtli- nien sind einzuhalten. Hansgrohe empfiehlt, morgens oder nach Technische Daten längeren Stagnationszeiten den ersten hal- ben Liter nicht als Trinkwasser zu verwenden. Betriebsdruck: max. 1 MPa Empfohlener Betriebsdruck: 0,1 - 0,5 MPa Prüfdruck: 1,6 MPa Reinigung (1 MPa = 10 bar = 147 PSI) Heißwassertemperatur: max. 70°C siehe beiliegende Broschüre Empfohlene Heißwassertemperatur: 65°C... - Seite 4 Montage Montage 3 Nm SW 24 mm SW 10 mm 4 Nm...
- Seite 5 Montage...
- Seite 6 Montage...
- Seite 7 Montage > 2 min...
- Seite 8 Justierung 60 °C 10 °C 0,3 MPa SW 3 mm 43°C 38°C 55°C 60°C 36°C 50°C SW 3 mm (5 Nm)
- Seite 9 Maße Maße Maße Citterio 39850003 G 1 / 2 Durchflussdiagramm Durchflussdiagramm Citterio 39850003...
- Seite 10 Bedienung Bedienung open / öffnen close / schließen hot / warm cold / kalt...
- Seite 11 Serviceteile Serviceteile 98604000 110° 150° 94005000 97558000 97662000 98189000 (14x2,5) 96029000 39891000 96338000 98603000 96461000 92730000 95008000 97489000 97523000 97548000 95049000...
- Seite 12 Prüfzeichen Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
