Zeigt die aktuelle Helligkeit in Form eines horizontalen Schiebers an. Stellen Sie den
Helligkeitspegel mit der Nach-Oben- oder Nach-Unten-Taste ein. Drücken Sie ENTER zum
Einstellen oder MENU zum Abbrechen.
Kontrast.
Zeigt das aktuelle Kontrastverhältnis in Form eines horizontalen Schiebers an.
Ändern Sie den Kontrast/Betrachtungswinkel des Displays mit der Nach-Oben- oder Nach-
Unten-Taste. Drücken Sie ENTER zum Einstellen oder MENU zum Abbrechen.

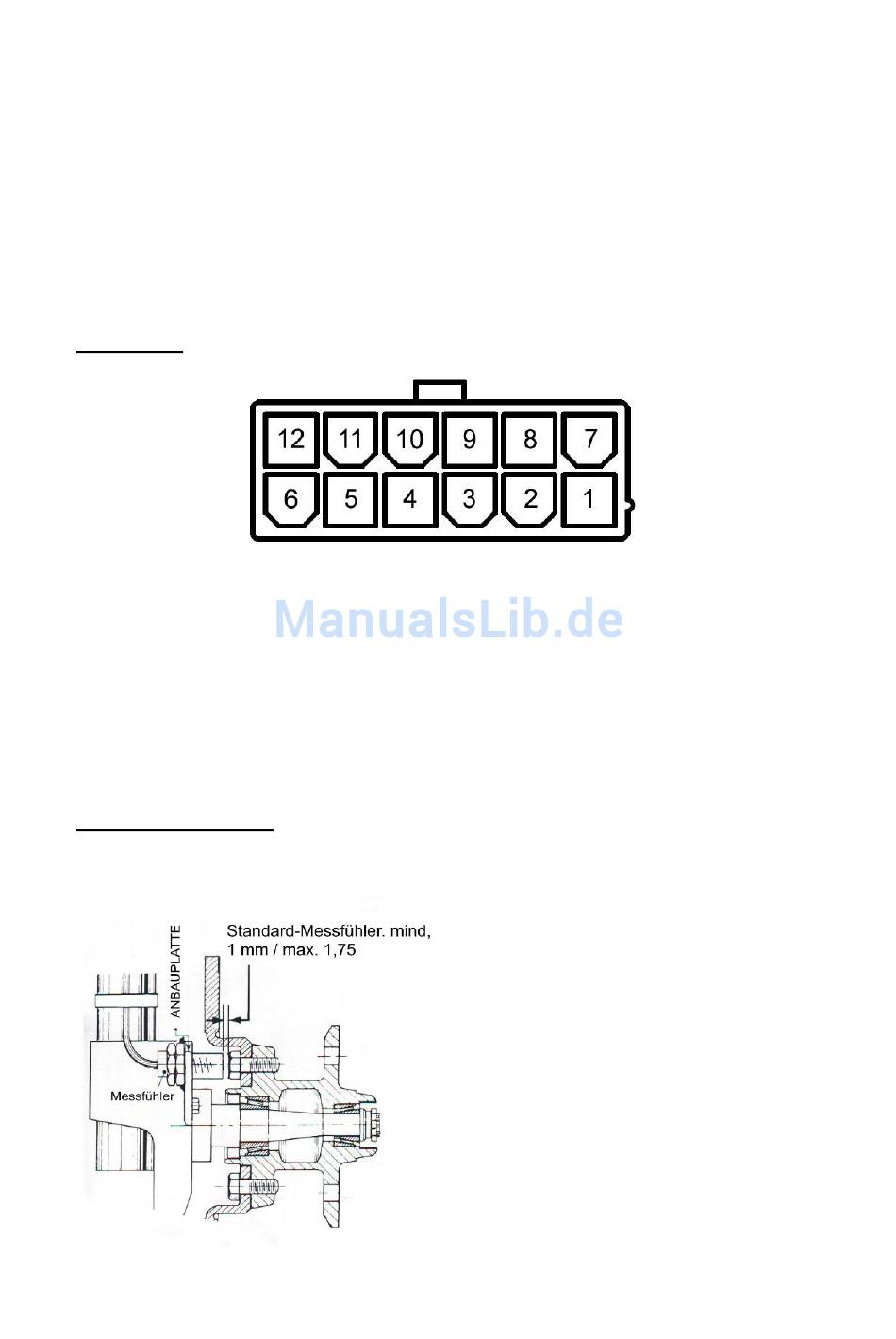

Anschlüsse:
1 – Messfühler 1&2 +
2 – RZU (Remote-
Nulleinstellungsgerät)
3 – Nicht benutzt
4 – Nicht benutzt
5 – Batterie 12 V +
6 – Batterie -
Messfühleranschlüsse.
Teile-Nr. T005, Radmessfühler
Anschluss: Braun (Messfühler +) Pin 1, Blau (Messfühler -) = Pin 7 oder 12
7 – Messfühler-1-Eingang -
8 – Nicht benutzt
9 – RZU (Remote-
Nulleinstellungsgerät)
10 – Rückfahreingang
11 – Tacho-Messfühler +
12 – Messfühler-2-Eingang -
Positionieren Sie den Messfühler so, dass er
auf die Köpfe der Schrauben ‚schaut', die die
Bremsscheibe an der Radnabe eines nicht
angetriebenen Rads sichern – siehe
nebenstehende Zeichnung. In einigen Fällen
könnte es günstiger sein, auf Löcher in einer
Metalloberfläche zu schauen. Der Messfühler
muss koaxial zur Mittellinie der Schrauben
sein, und die Vorderseite des Messfühlers
muss parallel zu den Köpfen der Schrauben
sein. Halbrund- [Inbus-] Kopfschrauben liefern
dem Messfühler kein gutes Signal und sollten
nicht benutzt werden.
Schrauben Sie den Messfühler so an, dass er
den Kopf einer der Schrauben berührt, und
schrauben Sie dann 1 bis 1½ Gänge los.
