Inhaltszusammenfassung für Swisson XPD-28

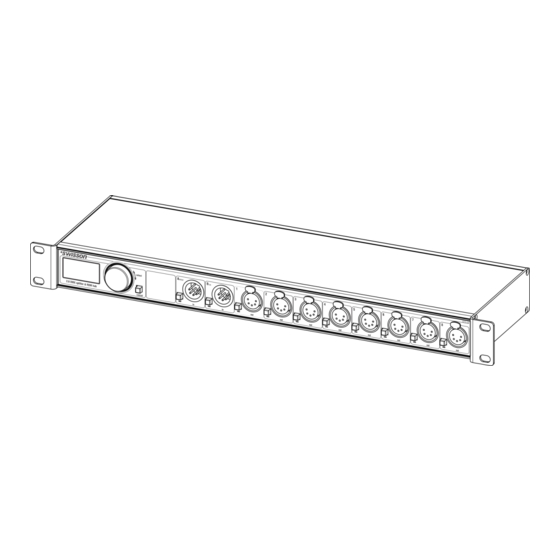

- Seite 1 XPD-28 2:8 DMX- & RDM-Splitter Bedienungsanleitung...
- Seite 2 UM_XPD-28-LDE-V01-00.DOCX 2017-04-03...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ................................3 Einleitung ..................................4 Lieferumfang ..................................5 Sicherheitshinweise ................................5 Geräteübersicht ................................7 Einstellungen und Menü ..............................9 Status-LEDs ..................................14 Bildschirmschoner ................................14 DMX-Eingangsüberwachung und Diagnose ........................14 RDM ....................................14 Firmware-Aktualisierungen............................. 14 Technischen Daten ................................16 Bestellinformationen .............................. -
Seite 4: Einleitung
Einleitung Der XPD-28 ist ein DMX- & RDM-Splitter, ausgestattet mit acht Ausgängen, die jeweils mit einem von beiden Eingängen verbunden werden können. Jeder einzelne der zehn Ports ist optisch isoliert. Mit einem 128x64 Pixel OLED-Display, einem Einstellrad (Encoder) mit integriertem Druckknopf und einer Taste für jeden der Signalanschlüsse, lässt sich die Konfiguration des Splitters trotz des Funktionsumfangs schnell und einfach... -
Seite 5: Lieferumfang
Lieferumfang Der XPD-28 ist in einer Kartonbox verpackt. Folgende Artikel gehören zum Lieferumfang: • Das Gerät. • Diese Bedienungsanleitung. Sicherheitshinweise Folgende Massnahmen sind zwingend erforderlich bei der Einrichtung, beim Anschluss und bei der Inbetriebnahme des XPD-28. Dieses Produkt ist nur für den professionellen Einsatz zugelassen. Die Verwendung in Haushalten ist unzulässig. - Seite 6 • Versuchen Sie nicht, die Sicherungen zu überbrücken. Ersetzen Sie jede defekte Sicherung mit einer vom gleichen Typ und entsprechend identischen Eigenschaften. • Bei hängender Montage des Gerätes, sollten Sie sicherstellen, dass die tragende Struktur und die verwendeten Anschlagmittel, auf mindestens das 10-fache des Gesamtgewichts von allen darauf aufgehängten Geräten ausgelegt sind.
-
Seite 7: Geräteübersicht
Geräteübersicht 1. OLED-Anzeige. 2. Einstellrad / [OK]-Drucktaste. Das Einstellrad wird in erster Linie für die Auswahl der Menüpunkte verwendet. Es fungiert auch als Drucktaste. In dieser Bedienungsanleitung wird die Taste der Einfachheit halber als [OK]- Taste oder [OK] bezeichnet. 3. Abbruchtaste, auch [Cancel]-Taste oder [Cancel]. 4. -
Seite 8: Stromanschluss
• Unabhängig von der Wechselstromspannung des Netzes, darf die Gesamtlast der am XPD-28 angeschlossenen Geräte den Grenzwert von 19.8 Ampere nicht überschreiten. DMX-Anschlüsse Je nach Ausführung ist der XPD-28 mit 5-Pin oder 3-Pin XLR-Anschlüssen oder mit Neutrik etherCON RJ45-Anschlüssen ausgestattet. XLR-Anschlüsse Anschlüsse... -
Seite 9: Einstellungen Und Menü
Die DMX-Eingänge sind vollständig isoliert und haben eine eingebaute Terminierung. Alle Ausgänge sind isolierte Sender mit einem Bias-Netzwerk für den RDM-Betrieb. Jeder Ausgangsport ist einzeln optisch isoliert, was bedeutet, dass er völlig von den anderen Ausgangsports und vom Eingangsbereich getrennt ist. Einstellungen und Menü... -
Seite 10: Startbildschirm
In diesem Modus werden alle ankommenden DMX- und RDM-Daten an die Ausgänge, die dem entsprechenden Universe zugeordnet wurden, weitergeleitet, so wie sie gerade am Eingang eintreffen. Der XPD-28 ist via RDM erkennbar (discoverable) und antwortet auf an das Gerät gerichtete RDM-Pakete. Für RDM-Datenverkehr, der an Geräte gerichtet ist, die an die zum betreffenden Universe gehörenden Ausgänge angeschlossen sind, arbeitet der... -
Seite 11: Status Information
DMX 20 Hz, Frame Int. Siehe oben. DMX 10 Hz, Frame Int. Siehe oben. DMX 40 Hz Dieser Modus sendet DMX-Daten mit einer wohldefinierten Zeitcharakteristik, unabhängig von der Zeitcharakteristik des empfangenen Signals. Die “Frame-Integrität” bleibt nicht erhalten. Dies bedeutet, dass teilweise aktualisierte DMX-Frames ausgesendet werden können. -
Seite 12: Dmx-Ausgangsmodus
Aus dem oben dargestellten Menü kann das Einstellrad oder die Taste links unter dem Ausgangskanal benutzt werden, um das mit dem Ausgang verbundene Universe zu wählen. DMX-Ausgangsmodus Der DMX-Ausgangsmodus wird pro Universe konfiguriert. Siehe DMX-Mod auf Seite 10. Ausfallverhalten (Failure Behaviour) Das Ausfallverhalten wird pro Universe (Eingang) konfiguriert. -
Seite 13: Wiederherstellung Der Standardeinstellungen (Restore Default Settings)
Information Die folgende Information über das Gerät ist verfügbar unter Home > Menu > Settings > Information. Model Alle Varianten geben “XPD-28” als Gerätemodell an. UID (A) und UID (B) Der RDM Unique Identifier für jedes der Universen. Boot Software Die vollständige Versionsnummer der Boot-Software. -
Seite 14: Status-Leds
Lebensdauer des Produktes zu verbessern. DMX-Eingangsüberwachung und Diagnose Der XPD-28 ist über RDM erkennbar (discoverable) und arbeitet als RDM-fähiger, bidirektionaler Splitter, wenn das entsprechende Universe im "DMX and RDM" Modus konfiguriert ist (siehe auf Seite 10). Wird ein anderer Modus ausgewählt, werden die RDM-Fähigkeiten des Splitters für das entsprechende Universum deaktiviert. - Seite 15 Bitte beachten Sie die separate Dokumentation, die zu gegebener Zeit ebenfalls auf der Produkt-Website erhältlich sein wird und im Detail über das Vorgehen bei der Aktualisierung der Firmware informiert.
-
Seite 16: Technischen Daten
Technischen Daten Tiefe ..................... 136 mm (5.35 in.) Breite .................... 482.6 mm (19 in.) Höhe ..................... 44.5 mm (1.75 in.) Gewicht ..................1.7 kg (3.75 lb.) Umgebungstemperaturbereich ........... -30 °C bis 55 °C (-22 °F bis 131 °F) Netzspannung ................100 V bis 240 V nominal, 50/60 Hz Typische Leistungsaufnahme ............ -
Seite 17: Bestellinformationen
Bestellinformationen Standardausführungen 10 40 10 XPD-28-5R 2:8 DMX- & RDM-Splitter, Rack-Montage, 5-Pin XLR 10 40 11 XPD-28-3R 2:8 DMX- & RDM-Splitter, Rack-Montage, 3-Pin XLR 10 40 12 XPD-28-8R 2:8 DMX- & RDM-Splitter, Rack-Montage, RJ45 Spezialausführungen 10 40 13 XPD-28-5R8 2:8 DMX- & RDM-Splitter, Rack-Montage, Inputs: 5-Pin XLR,...
