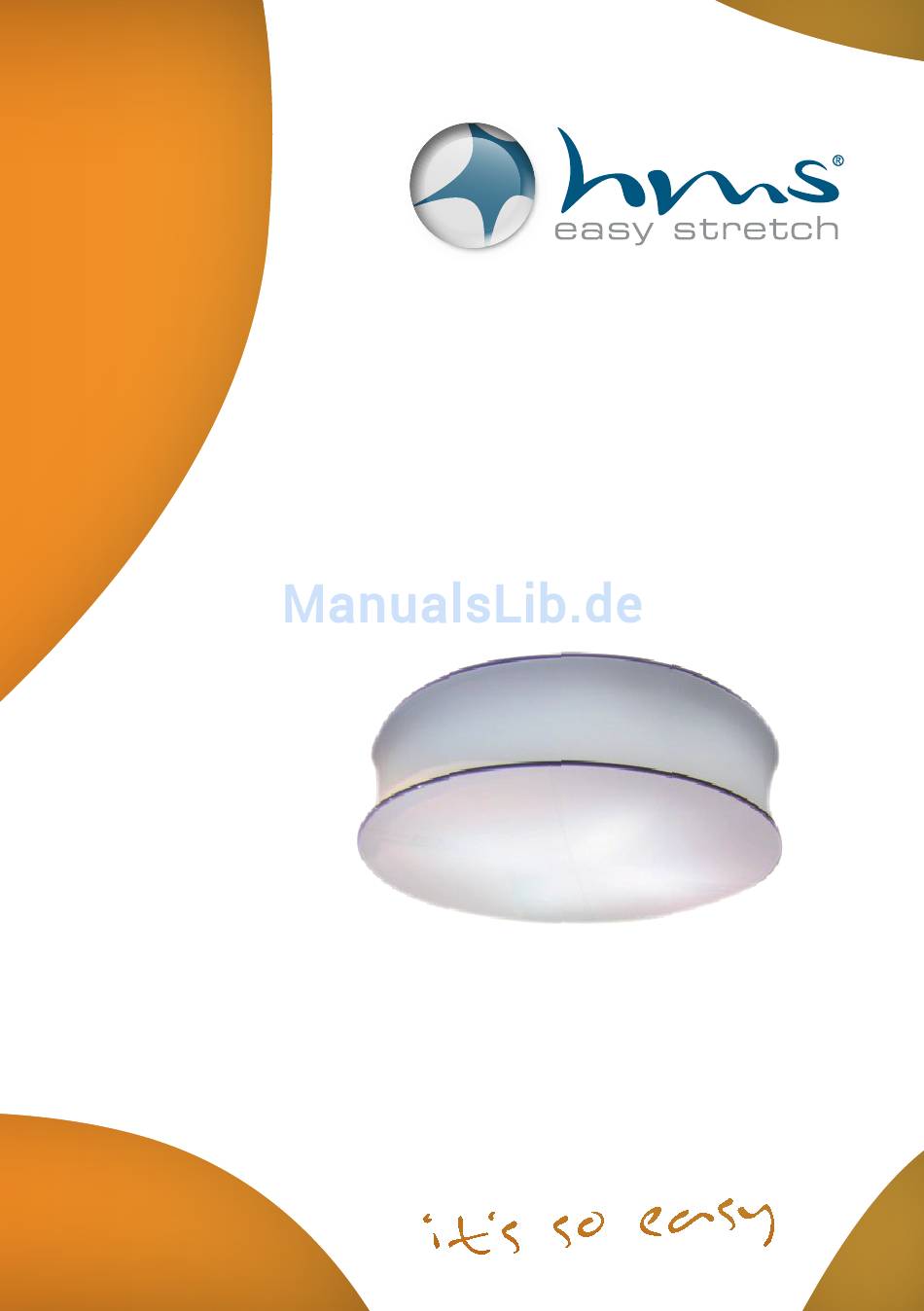

- Seite 1 Aufbauanleitung EASY DISK 3D...
- Seite 3 Vielen Dank für die Anmietung bzw. den Erwerb der Easy Disk 3D! Die Aufbauanleitung ist in folgende Abschnitte unterteilt: Aufbau oberer Ring Einbau LED-Beleuchtung (Optional) Aufbau unterer Ring und Stoffbezug Häufig gestellte Fragen (FAQ) Aufbau oberer Ring: Bauteile: 5 x Rundrohr mit außen befestigter Kederprofilschiene 4 x Rundrohr Innenkreuz 1 x Innenverbinder (2 Hälften)
- Seite 4 Teilstücke des oberen Aluminiumrings (Rundrohr mit aufgesetztem Kederprofil) und Innenkreuz laut Plan auf dem Boden auslegen und zusammenstecken: Rohr LL mit aufgesetztem Kreuzverbinder mit den Rohren KK verbinden. Nun Rohr LL mit Hilfe des runden Innenverbinders in Kreuzverbindung einschrauben. Restliche Ringbauteile verschrauben. Ringschrauben in die Gewinde an den Verbindungspunkten zwischen Ring und Innenkreuz einschrauben.
-
Seite 5: Einbau Led-Beleuchtung (Optional)
Einbau LED-Beleuchtung (Optional): Bauteile: 4 x LED-Röhre 1 x Controller + Stromkabel 1 x Verbindungskabel (LED-Röhre – Controller) 1 x Fernbedienung + Anleitung LED-Controller mit Hilfe von Kabelbindern am äußeren, oberen Teil eines Innenkreuzrohres befestigen. Die LED-Röhren an den Unterseiten der Innenkreuzrohre mit Kabelbindern befestigen. -
Seite 6: Aufbau Unterer Ring Und Stoffbezug
Innenkreuzes zum äußeren Ring gesetzt werden! Ideal ist eine Befestigung an den hierfür geplanten, oberen Ringschrauben des Ringes. Auf gar keinen Fall darf die Easy Disk 3D mittig am Innenkreuz befestigt werden, da es sonst zu starken Verwindungen kommt! Seitlich umlaufende Stoffbespannung in obere, seitliche Kederschiene des Ringes eindrücken. - Seite 7 Nun den mit Stoff bespannten unteren Aluminiumring um 180° drehen an den bereits am oberen Ring befestigten Sicherungsseilen einhaken. Oberen Ring der Easy Disk 3D wieder soweit absenken, dass der untere Ring auf dem Boden aufliegen kann. Jetzt den Moosgummikeder umlaufend in die seitlich, äußere Profilschiene...
- Seite 8 Easy Disk 3D nun mit Hilfe des Flaschenzuges bzw. Riggs anheben und in gewünschter Höhe positionieren. Die Easy Disk 3D ist nun einsatzbereit!
-
Seite 9: Transport
Zudem sollte man auf saubere Hände beim Einspannen achten um später ein ideales Ergebnis zu erzielen! 5. Easy Disk 3D ist unförmig / Stoffüberschuss beim Eindrücken ins Profil: Der Stoff wurde unter zu großem seitlichem Zug in das Kederprofil ge-... -
Seite 10: Zertifikate
Ansteuerung des Controllers mit anderen Geräten erfolgen. 7. Easy Disk 3D leuchtet nur schwach: Bei der Easy Disk 3D handelt es sich um einen Leuchtkörper. Easy Disk 3D ist nicht zur Ausleuchtung eines Raumes geeignet! 8. Zertifikate: Es gibt für die Easy Disk 3D keine TÜV-Zertifikate. - Seite 12 GmbH Event Service und Design Hauptsitz & Showroom Head Office & Showroom Salzstraße 190 D-74076 Heilbronn Fon +49 (0) 7131 98255-0 Fax +49 (0) 7131 98255-55 Showroom nach Vereinbarung Showroom by appointment info@hms-easystretch.com www.hms-easystretch.com...
