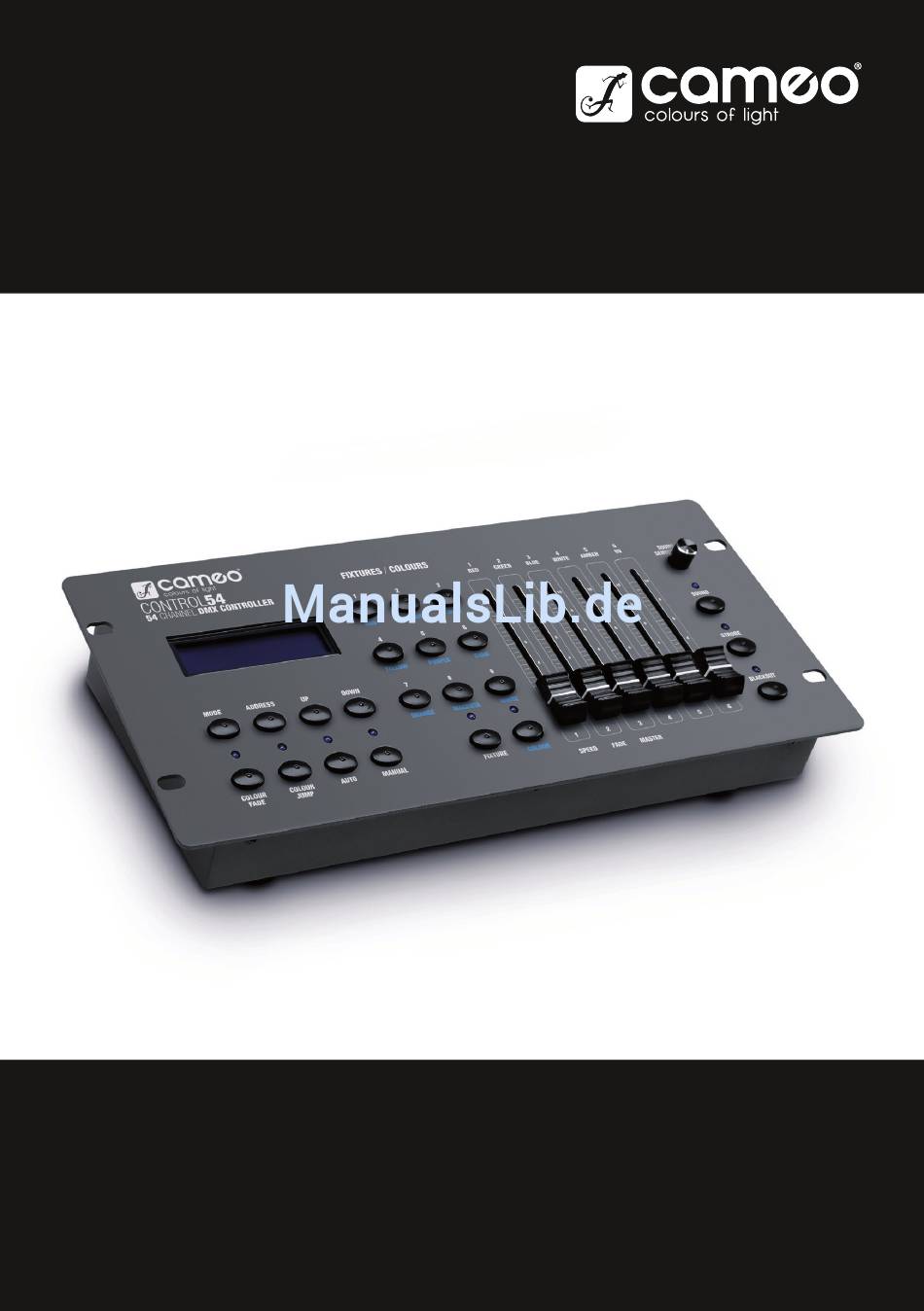

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO CONTROL 54 54 CHANNEL DMX CONTROLLER CLCONTROL54...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD 27-28 INTRODUCTION INTRODUCCIÓN CONNECTIONS, CONTROLS AND INDICATORS CONEXIONES, CONTROLES E INDICADORES 29-31 BATTERY OPERATION FUNCIONAMIENTO CON BATERÍAS SETTING UP AND WALL MOUNTING MONTAJE EMPOTRADO O EN PARED DMX TECHNOLOGY TECNOLOGÍA DMX... -
Seite 11: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. -
Seite 12: Einführung
die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten. -
Seite 13: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE KLEINSPANNUNGSBUCHSE Anschlussbuchse für die Spannungsversorgung des Geräts. Bitte verwenden Sie ausschließlich das mit dem Gerät ausgelieferte Original-Netzteil. Hinweis: Bei Betrieb mit Netzteil wird die Spannungsversorgung durch Batterie automatisch unterbrochen. POWER Ein- bzw. Ausschalter. DMX OUT DMX-Ausgang mit weiblicher 3-Pol XLR-Buchse und Standardbelegung. Verbinden Sie den DMX-Ausgang des DMX-Controllers mit dem DMX-Eingang Ihres DMX-Geräts mit Hilfe eines DMX-Kabels. - Seite 14 COLOUR FADE Farbüberblenden-Effekt mit einstellbarer Geschwindigkeit. Wählen Sie einen DMX-Scheinwerfer aus, indem Sie auf die Taste FIXTURE drücken und dann auf die Direktwahltaste (1 bis 9), die dem gewünschten Gerät zugeordnet ist. Drücken Sie auf COLOUR FADE (Anzeige-LED über der Taste beginnt zu leuchten), wählen die Scheinwerfer-Helligkeit mit Hilfe des Faders 3 MASTER und die Geschwindigkeit des Farbüberblenden-Effekts mit Fader 2 FADE aus.
- Seite 15 FIXTURE Um eines der bis zu 9 mit dem DMX-Controller verbundenen DMX-Geräte (oder Grup- pen) wunschgemäß steuern zu können, drücken Sie auf die Taste FIXTURE (Anzeige-LED über der Taste beginnt zu leuchten) und dann auf die Direktwahltaste (1 - 9), die dem entsprechenden Gerät (oder Gruppe) zugeordnet ist.
-
Seite 16: Betrieb Mit Batterie
BETRIEB MIT BATTERIE Um den DMX-Controller mit einer Batterie zu betreiben, öffnen Sie das Batteriefach auf der Unterseite des Geräts, indem Sie auf den Verschlusshebel OPEN in Pfeilrichtung drücken und den Batteriefachdeckel nach oben aufklappen. Befestigen Sie den innen liegenden Batterieclip an den Plus- und Minuspolen einer frischen 9V Blockbatterie, legen die Batterie in das Batteriefach und schließen den Batte- riefachdeckel mit leichtem Druck, bis der Verschlusshebel hörbar einrastet. -
Seite 17: Dmx Technik
DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. -
Seite 18: Technische Daten
