Anschlussspannung
.
Leistungsaufnahme
.
Relaisausgänge
.
Schaltleistung je Kontakt
.
Elektrischer Anschluss
.
Im Gehäuse integrierter Blitzschutz
für Eingang der Telefonleitung
.
Betriebszulassung
.
Gehäuse
.
Maße (B x H x T) in mm
.
Schutzart
.
Anzeigen (LED)
.
Manuelle Bedienung
.
Verhalten nach Spannungsausfall
3. Montage, Installation

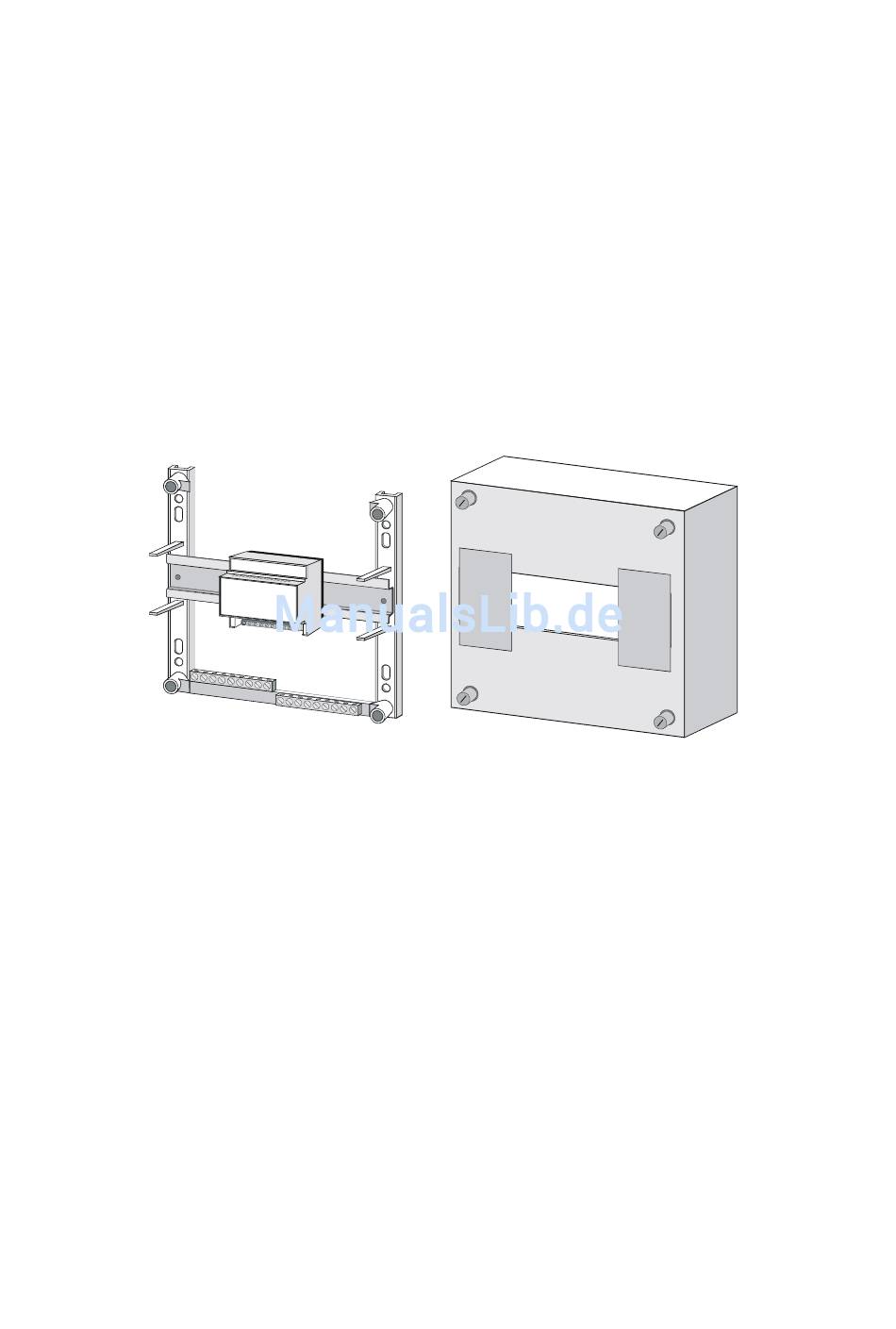

Das Telefon-Fernschaltgerät TVS 400 wird im Schaltschrank auf einer DIN-Hutschiene montiert.
Der Berührungsschutz nach Schutzklasse II ist gegeben durch wahlweise Einbau im
-
4. Elektrischer Anschluss
- Montage und Elektrischer Anschluss dürfen nur von einem zugelassenen Fachmann durchgeführt werden.
- Die Vorschriften des zuständigen Energie-Versorgungsunternehmens (EVU) sowie die einschlägigen EVU-Vorschriften sind
zu beachten.
- Der elektrische Anschluss ist gemäß Schaltplan durchzuführen.
4.1 Klemmenbelegung TVS 400:
Klemme
1
N,
2
L
8
PE Schutzleiter
3
Schaltkontakt 1 (potentialfrei)
4
Schaltkontakt 1 (potentialfrei)
5
Schaltkontakt 2 (potentialfrei)
6
Schaltkontakt 2 (potentialfrei)
7
a Signalleitung Telefonanschluss
8
b Signalleitung Telefonanschluss
Der Anschluss der Telefonleitung an der Telefon-Anschlussdose kann an der Position F (Fernsprechen) oder an der Position N
(Zusatzeinrichtung) erfolgen.
Nachfolgend sind Schaltungsbeispiele für die Anwendung des TVS 400 in der Heizungstechnik dargestellt.
Installationsverteiler nach DIN 57603/VDE 0603
Installationsverteiler nach DIN 57609/VDE 0659
}
Spannungsversorgung (230 V∼ 50 Hz)
L/N/PE AC/230 V∼ 50 Hz
ca. 3 VA
2 (potentialfrei)
5 (1) A/AC 250 V
Schraubklemmen
- 48 V Fernsprechen,
- Verkehrsleistung: 10 kA Welle 8/20, Restspannung < 900 V
Cetecom, Register-Nr. D801367L
für Hutschienenmontage im Schaltschrank (5 Teilungseinheiten)
87 x 53 x 58
IP 30, bei vorgeschriebener Montage
- Code (Werkscode, pers. Code, ohne Code),
- Schaltzustand Kanal 1 und Kanal 2
je ein Taster für Kanal 1 und Kanal 2
Zustand der Schaltausgänge wird wieder hergestellt.
2
