Montage- und Gebrauchsanweisung
TVS 400 Telefon-Fernschaltgerät

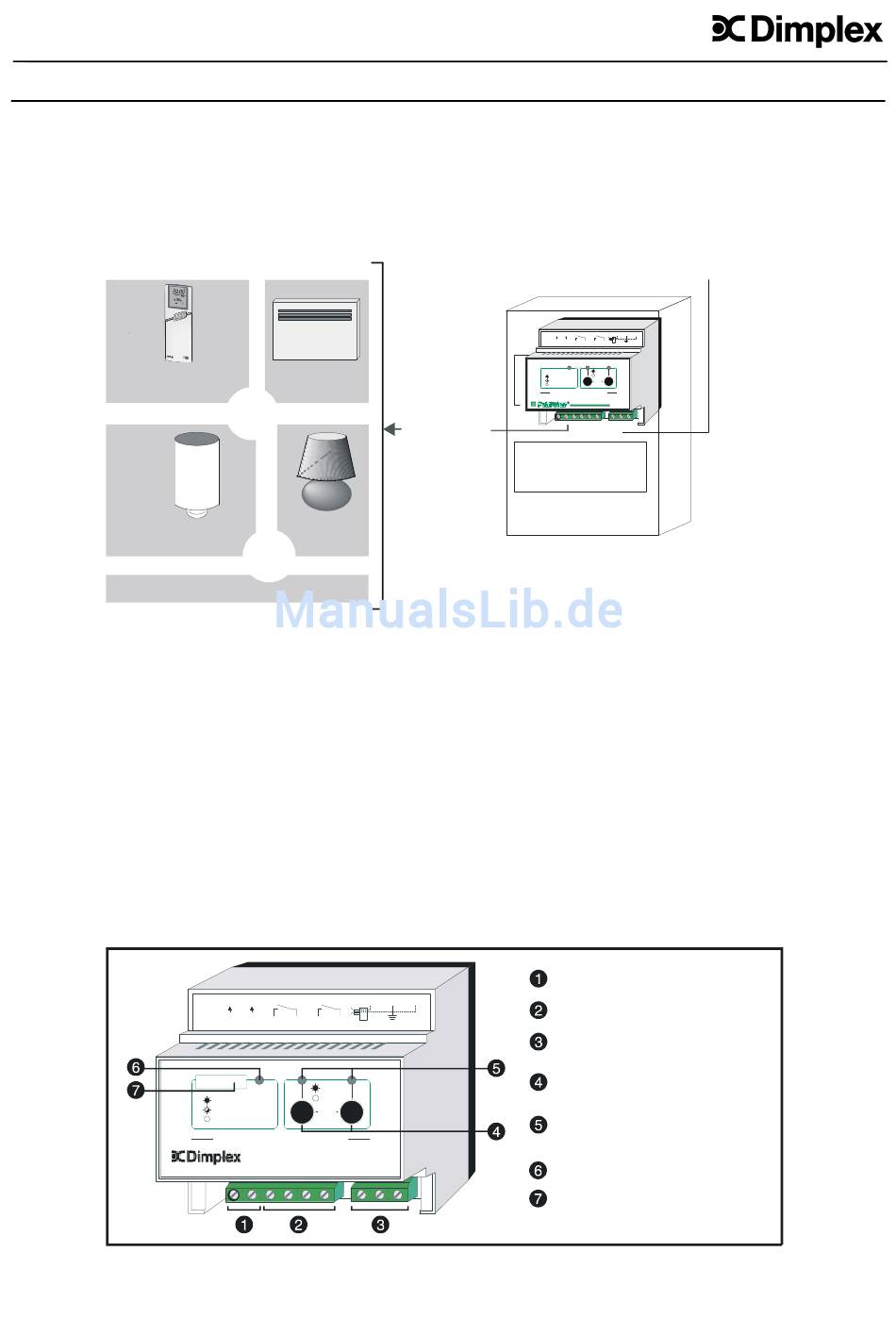

1. Gerätebeschreibung
Das Telefon-Fernschaltgerät TVS 400 ermöglicht es, aus der Ferne den Betrieb von zwei unterschiedlichen Anlagen über die
Telefonleitung zu ändern. Typische Anwendungen sind z. B. die Steuerung von Heizungsanlagen, Brauchwasserspeichern,
Beleuchtung (Einbruchschutz), Bewässerung des Gartens o.ä.
Gesteuerte automatische Abläufe
Thermostat
(Frostschutz)
Elektro-
Warmwasserspeicher
Weitere automatische Ablä ufe.....
Der TVS funktioniert mit allen Telefontypen die nach dem Tonwahlverfahren arbeiten (= Mehrfrequenzwahlverfahren MFW; bei
Tastendruck sind Töne hörbar).
Falls das zur Verfügung stehende Telefon nur über Impulswahl verfügt (bei Tastendruck sind knackende Impulse hörbar), so ist
ein MFW-Sender einzusetzen, wie z.b. auch für den Abruf von Anrufbeantwortern eingesetzt wird.
Das Telefon-Fernschaltgerät wird im Schaltschrank auf der Hutschiene montiert und direkt an die Telefonleitung angeschlossen
(siehe Abschnitt: „ Installation" ).
Zum Schutz gegen unbefugte Benutzung verfügt das Gerät über einen vierstelligen Zugangscode. Der werkseitig eingestellte
Code kann vom Benutzer durch einen persönlichen Code ersetzt oder vollständig deaktiviert werden.
Das Telefon-Fernschaltgerät verfügt über zwei unabhängig voneinander schaltende, potentialfreie Kontakte. Der Zustand der
Kanäle wird aus der Ferne durch Quittierungston signalisiert. Durch zwei Tasten an der Bedienblende des Gerätes können die
Kanäle auch lokal von Hand bedient werden.
Der Betrieb des TVS 400 zusammen mit einem Anrufbeantworter auf einer Telefonleitung ist möglich (Anwahl siehe Kapitel
„ Betrieb" ).
Im Normalbetrieb wird die Telefonleitung nach 7 bis 8 Klingelzeichen vom Telefon-Fernschaltgerät belegt.
2. Technische Geräteinformationen
(2 zur Auswahl)
Heizung
oder
Beleuchtung
oder
1 2 3 4 5 6
A
N L A1 A2
B
230 V Ausgä nge max. 5A 230 V
= Betrieb
Code
= Aus
= Werkscode
= Pers. Code
Manuell
A 1 A 2
= Ohne code
Telefonische 2-Kanal Fernbedienung
Telefon- E-Nr.: 21/0132
Fernschaltgerät
TVS 400
210-240V~ 50Hz
Anschluß je
nach Nutzung
7 8 9
7-9 = Telefonleitung
1
Lokaler
Telefonanschluß
1 2 3 4 5 6 7 8 9
1
N L A1 A2 3
230 V Ausgänge max. 5A 230 V 7-9 = Telefonleitung
Code = Betrieb
= Werkscode = Aus
= Pers. Code
Manuell
A 1 A 2
= Ohne code
Telefonische 2-Kanal Fernbedienung
S 400-A
Schaltschrank
Betriebsspannung 230 V
Ausgä nge 5 A- 230 V
Telefonleitung und Schutzleiter
(Erde)
Tasten fü r die lokale
manuelle Umschaltung
Anzeige des Schaltzustands
der Ausgä nge
Anzeige des Codetyps
Etikett mit Angabe des werkseitig
eingestellten Codes
459238.66.42 03/01/B
