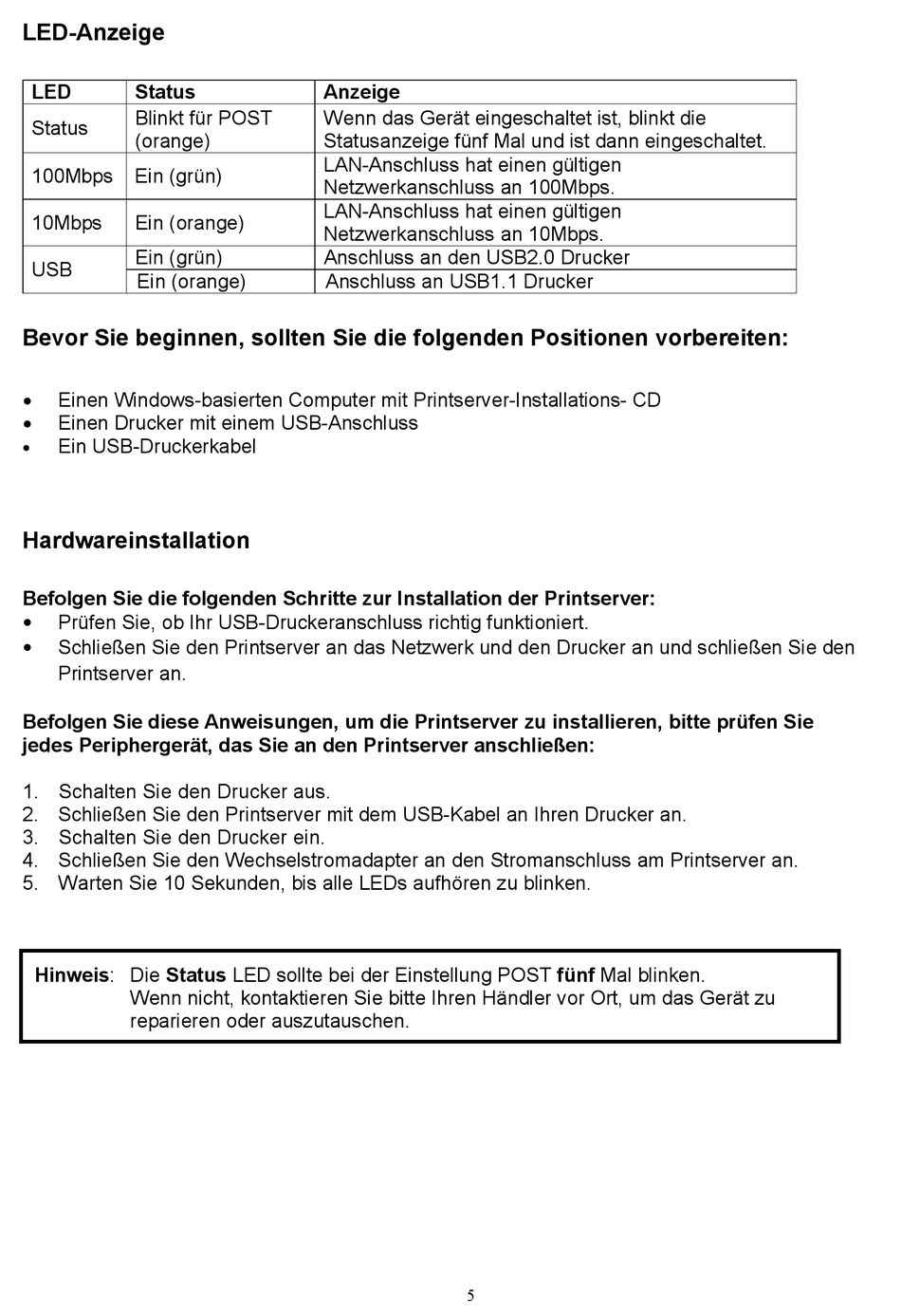

LED-Anzeige

LED Status
Blinkt für POST
Status
(orange)
100Mbps Ein (grün)
10Mbps Ein (orange)
Ein (grün)
USB
Ein (orange)

Bevor Sie beginnen, sollten Sie die folgenden Positionen vorbereiten:


Einen Windows-basierten Computer mit Printserver-Installations- CD

Einen Drucker mit einem USB-Anschluss
 Ein USB-Druckerkabel

Hardwareinstallation

Befolgen Sie die folgenden Schritte zur Installation der Printserver:

Prüfen Sie, ob Ihr USB-Druckeranschluss richtig funktioniert.

Schließen Sie den Printserver an das Netzwerk und den Drucker an und schließen Sie den
Printserver an.
Befolgen Sie diese Anweisungen, um die Printserver zu installieren, bitte prüfen Sie
jedes Periphergerät, das Sie an den Printserver anschließen:
1. Schalten Sie den Drucker aus.
2. Schließen Sie den Printserver mit dem USB-Kabel an Ihren Drucker an.
3. Schalten Sie den Drucker ein.
4. Schließen Sie den Wechselstromadapter an den Stromanschluss am Printserver an.
5. Warten Sie 10 Sekunden, bis alle LEDs aufhören zu blinken.
Hinweis: Die Status LED sollte bei der Einstellung POST fünf Mal blinken.
Wenn nicht, kontaktieren Sie bitte Ihren Händler vor Ort, um das Gerät zu
reparieren oder auszutauschen.
Anzeige
Wenn das Gerät eingeschaltet ist, blinkt die
Statusanzeige fünf Mal und ist dann eingeschaltet.
LAN-Anschluss hat einen gültigen
Netzwerkanschluss an 100Mbps.
LAN-Anschluss hat einen gültigen
Netzwerkanschluss an 10Mbps.
Anschluss an den USB2.0 Drucker
Anschluss an USB1.1 Drucker
5
