  • Seite 1 „WRP-310.mini“ Mini-WLAN-Router für 3G/UMTS...
  • Seite 3 „WRP-310.mini“ Mini-WLAN-Router für 3G/UMTS © 01/2011 - JG//HS//SF - GS...

  • Seite 4: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Kapitel 1 - Einleitung ..............7 Ihr neuer Mini-WLAN-Router ............... 9 Hinweise zur Nutzung dieser Bedienungsanleitung ...... 10 Wichtige Hinweise zu Beginn ............12 Sicherheitshinweise & Gewährleistung ........... 12 Produktdetails ..................14 Die vier möglichen Verwendungen ..........16 Der Gateway-Modus ..................16 Der Client-Modus .....................
  • Seite 5 Kapitel 4 - Verwendung im AP-Modus ........39 Anschluss und erste Schritte ............. 40 Adresse des Routers ändern .............. 44 Das Router-Passwort ändern ............. 45 Sichere Passwörter ..................46 Kapitel 5 - Verwendung im UMTS-Modus ........49 Anschluss und erste Schritte ............. 50 Verwendung eines Netzwerkkabels ............

  • Seite 7: Kapitel 1 - Einleitung

    Kapitel 1 Einleitung...

  • Seite 9: Ihr Neuer Mini-Wlan-Router

    IHR NEUER MINI-WLAN-ROUTER SEHR GEEHRTE KUNDIN, SEHR GEEHRTER KUNDE, vielen Dank für den Kauf dieses Mini-WLAN-Routers. Dieser kleine Kraftzwerg kann Sie auf vier verschiedene Arten mit dem Internet verbinden und bietet sich sowohl als Dauerlösung als auch als Helfer für alle Fälle an. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die darin aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Router opti- mal einsetzen können.

  • Seite 10: Hinweise Zur Nutzung Dieser Bedienungsanleitung

    HINWEISE ZUR NUTZUNG DIESER BEDIENUNGSANLEITUNG Um diese Bedienungsanleitung möglichst e ektiv nutzen zu können, ist es notwendig vorab einige Begri e und Symbole zu erläutern, die Ihnen im Verlauf dieser Anleitung begegnen werden. Verwendete Symbole Dieses Symbol steht für mögliche Gefahren und wichtige Informationen im Umgang mit diesem Produkt.
  • Seite 11 Gliederung Diese Anleitung ist untergliedert in sechs grundlegende Bestandteile: Erläuterungen zur Nutzung dieser Anlei- tung, Wichtige Hinweise zur Sicherheit im Einleitung Umgang mit dem Produkt, Übersicht über das Produkt. Stellen Sie mit dem Router und einem Verwendung im Modem ein WLAN zur Verfügung. Anleitung Gateway-Modus für Einsteiger .

  • Seite 12: Wichtige Hinweise Zu Beginn

    WICHTIGE HINWEISE ZU BEGINN SICHERHEITSHINWEISE & GEWÄHRLEISTUNG • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
  • Seite 13 Konformitätserklärung Hiermit erklärt Pearl Agency GmbH, dass sich das Produkt PX-8148 in Übereinstimmung mit den grundlegenden Anforderungen der gängi- gen Richtlinien be ndet. gen Richtlinien be ndet. PEARL Agency GmbH PEARL-Str. 1-3 79426 Buggingen Deutschland 07.02.2011 Die ausführliche Konformitätserklärung nden Sie unter www.pearl.de. Klicken Sie auf der linken Seite auf den Link Support (FAQ, Treiber &...

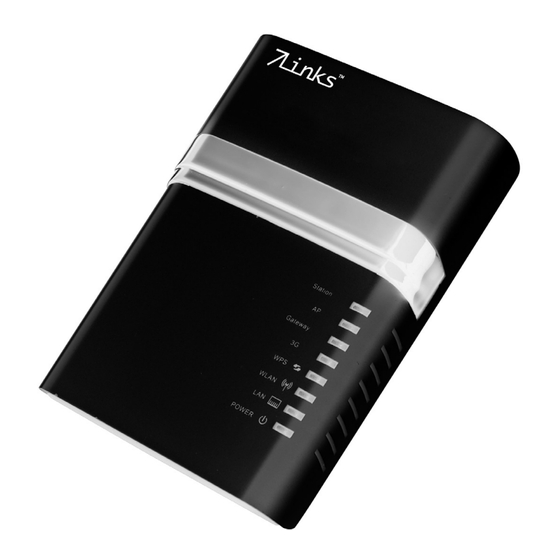

  • Seite 14: Produktdetails

    PRODUKTDETAILS 1. Modus-Anzeige 2. WPS-Anzeige 3. WLAN-Anzeige 4. LAN-Anzeige 5. Betriebsanzeige POWER...
  • Seite 15 6. Netzwerkport LAN 7. Netzteilanschluss DC5V 8. USB-Port 9. Reset-Taste 10. Moduswahl MODE 11. Befestigungsmöglichkeit...

  • Seite 16: Die Vier Möglichen Verwendungen

    DIE VIER MÖGLICHEN VERWENDUNGEN Der Router verfügt über eine eigene Software und kann mit jedem Betriebssystem verwendet werden. Bei den einzelnen Schritten dieser Anleitung wird jedoch von einem Computer mit Windows XP, Vista oder 7 ausgegangen, da diese am häu gsten vertreten sind. DER GATEWAY MODUS Bei dieser Verwendung verbindet Ihr Computer sich drahtlos mit dem Mini-WLAN-Router.

  • Seite 17: Der Ap-Modus

    Sie benötigen: • Mini-WLAN-Router • Computer • WLAN-Router mit Internetverbindung • Netzwerkkabel Wenn Sie diese Verwendungsmöglichkeit nutzen möchten, lesen Sie weiter ab Seite 32. DER AP MODUS Bei dieser Verwendung verbindet Ihr Computer sich drahtlos mit dem Mini-WLAN-Router. Dieser ist dann mit einem Netzwerkkabel an einen Router oder einen Switch angeschlossen, der dann wiederum per Modem die Verbindung zum Internet herstellt.

  • Seite 18: Der Umts-Modus

    DER UMTS MODUS Bei dieser Verwendung verbindet Ihr Computer sich drahtlos oder per Netzwerkkabel mit dem Mini-WLAN-Router. Ein UMTS-USB-Surfstick, der in den USB-Port des Routers eingesteckt wird, verbindet sich dann per UMTS mit dem Internet. Die Geschwindigkeit dabei entspricht dem Standard 3G (bis zu 14,4 Mbit/s mit HSDPA).

  • Seite 21: Kapitel 2 - Verwendung Im Gateway-Modus

    Kapitel 2 Verwendung im Gateway-Modus...

  • Seite 22: Anschluss Und Erste Schritte

    ANSCHLUSS UND ERSTE SCHRITTE 1. Verbinden Sie den Router über ein Netzwerkkabel mit Ihrem DSL- Modem. 2. Verbinden Sie den Router über das mitgelieferte Netzteil mit der Stromversorgung. 3. Warten Sie, bis alle Anzeigen dauerhaft leuchten. 4. Drücken Sie die Taste MODE auf der Rückseite des Routers wieder- holt, bis der Modus „Gateway“...
  • Seite 23 10. Ein Fenster ö net sich, in das Sie einen Benutzernamen und ein Passwort eingeben müssen. Geben Sie Benutzername und Passwort ein und klicken Sie auf OK. HINWEIS: Benutzername und Passwort lauten im Auslieferungs- zustand „admin“. 11. Die Benutzerober äche des Routers ö net sich.

  • Seite 24: Einstellungen

    EINSTELLUNGEN Wenn Sie ein Modem verwenden, für das keine weiteren Einstellun- gen notwendig sind, dann müssen Sie nicht unbedingt Einstellungen ändern. Es wird jedoch empfohlen, zumindest das WLAN-Passwort des Mini-WLAN-Routers zu ändern. MIT EINEM MODEM VERBINDEN PPPOE 1. Klicken Sie in der oberen Leiste auf den Link WAN. Folgende Benutzerober äche ö...

  • Seite 25: Mit Einem Modem Verbinden Feste Ip Vergabe

    MIT EINEM MODEM VERBINDEN FESTE IP VERGABE 1. Klicken Sie in der oberen Leiste auf den Link WAN. Folgende Benut- zerober äche ö net sich: 2. Wählen Sie als Verbindungsart (Connection Type) STATIC ( xed IP) aus. 3. Geben Sie unter IP Address die IP-Adresse ein, die Ihr Computer in Zukunft haben soll.

  • Seite 26: Mit Einem Modem Verbinden Dhcp

    MIT EINEM MODEM VERBINDEN DHCP 1. Klicken Sie in der oberen Leiste auf den Link WAN. Folgende Benut- zerober äche ö net sich: 2. Wählen Sie als Verbindungsart (Connection Type) DHCP (auto con g) aus. HINWEIS: Bei dieser Verwendungsart werden alle weiteren Einstellun- gen automatisch vorgenommen, Sie müssen nichts eingeben.

  • Seite 27: Das Wlan-Passwort Ändern

    DAS WLAN PASSWORT ÄNDERN 1. Klicken Sie in der oberen Leiste auf den Link Admin. 2. Klicken Sie in der Leiste darunter auf den Link Password. 3. Geben Sie unter Old Passwort das Passwort ein. HINWEIS: Das Passwort ist im Auslieferungszustandund nach einem Reset „admin“.

  • Seite 28: Sichere Passwörter

    SICHERE PASSWÖRTER • Verwenden Sie ein möglichst sicheres Passwort für Ihren Router. Unter sicheren Passwörtern versteht man Passwörter, die bestimm- te Bedingungen erfüllen, um von Angreifern nicht mit einfachsten Mitteln entschlüsselt werden zu können. • Sichere Passwörter sollten generell eine bestimmte Mindestlänge aufweisen und mehrere Zahlen beinhalten.

  • Seite 31: Kapitel 3 - Verwendung Im Client-Modus

    Kapitel 3 Verwendung im Client-Modus...

  • Seite 32: Anschluss Und Erste Schritte

    ANSCHLUSS UND ERSTE SCHRITTE 1. Verbinden Sie den Router über das mitgelieferte Netzteil mit der Stromversorgung. 2. Warten Sie, bis alle Anzeigen dauerhaft leuchten. 3. Drücken Sie die Taste MODE auf der Rückseite des Routers wieder- holt, bis der Modus „Station“ ausgewählt ist. HINWEIS: Das Umschalten des Modus dauert einige Sekunden.

  • Seite 33: Ein Wlan Suchen Und Den Router Damit Verbinden

    EIN WLAN SUCHEN UND DEN ROUTER DAMIT VERBINDEN 1. Ö nen Sie die Startseite des Routers. HINWEIS: Geben Sie als Benutzernamen und als Passwort „admin“ ein. 2. Klicken Sie auf den Reiter Wi -WAN. 3. Klicken Sie auf die Schalt äche SEARCH AP…. 4.
  • Seite 34 5. Geben Sie nun die benötigten Daten des Netzes ein. Wählen Sie hier die Verbindungsart aus – dynamisch (DHCP) oder statisch (Static IP). HINWEIS: In den meisten Heimnetzwerken wird DHCP verwendet. Hier wird der Name des ausgewählten Netzwerks angezeigt. Klicken Sie hier, um alle verfügbaren Netzwerke angezeigt zu bekommen.
  • Seite 35 6. Klicken Sie anschließend rechts unten auf APPLY. Warten Sie einige Minuten, bis der Router sich mit dem Netzwerk verbunden hat. 7. Die Benutzerober äche ändert sich, um anzuzeigen, dass Ihre Einstellungen übernommen wurden. Klicken Sie auf RETURN, um zu den Einstellungen zurückzukehren.

  • Seite 36: Das Router-Passwort Ändern

    DAS ROUTER-PASSWORT ÄNDERN 1. Klicken Sie in der oberen Leiste auf den Link Admin. 2. Klicken Sie in der Leiste darunter auf den Link Password. 3. Geben Sie unter Old Passwort das Passwort ein. HINWEIS: Das Passwort ist im Auslieferungszustand und nach einem Reset „admin“.

  • Seite 37: Sichere Passwörter

    SICHERE PASSWÖRTER • Verwenden Sie ein möglichst sicheres Passwort für Ihren Router. Unter sicheren Passwörtern versteht man Passwörter, die bestimm- te Bedingungen erfüllen, um von Angreifern nicht mit einfachsten Mitteln entschlüsselt werden zu können. • Sichere Passwörter sollten generell eine bestimmte Mindestlänge aufweisen und mehrere Zahlen beinhalten.

  • Seite 39: Kapitel 4 - Verwendung Im Ap-Modus

    Kapitel 4 Verwendung im AP-Modus...

  • Seite 40: Anschluss Und Erste Schritte

    ANSCHLUSS UND ERSTE SCHRITTE 1. Verbinden Sie den Router über das mitgelieferte Netzteil mit der Stromversorgung. 2. Warten Sie, bis alle Anzeigen dauerhaft leuchten. 3. Drücken Sie die Taste MODE auf der Rückseite des Routers wieder- holt, bis der Modus „AP“ ausgewählt ist. HINWEIS: Das Umschalten des Modus dauert einige Sekunden.
  • Seite 41 7. Das Netzwerk des Routers wird als Wireless3G-N1 angezeigt. Klicken Sie darauf und wählen Sie Verbinden. 8. Starten Sie einen Browser (beispielsweise den Internet Explorer oder Mozilla Firefox). 9. Geben Sie in die Adresszeile die Adresse „192.168.0.1“ ein und drücken Sie die Eingabetaste. 10.
  • Seite 42 ACHTUNG: Wenn Sie die Einstellungen des Mini-WLAN-Routers noch ändern möchten, dann tun Sie dies, BEVOR Sie die folgenden Schritte ausführen. 11. Klicken Sie in der oberen Leiste auf den Link Mode. 12. Aktivieren Sie das Auswahlfeld neben der Gra k zu Standard Wire- less AP Mode.
  • Seite 43 18. Wählen Sie das Netzwerk Wireless3G-N1 und klicken Sie auf Ver- binden. Warten Sie, bis Windows die Verbindung hergestellt hat.

  • Seite 44: Adresse Des Routers Ändern

    ADRESSE DES ROUTERS ÄNDERN 1. Wenn Ihr Hauptrouter ebenfalls die Adresse „192.168.0.1“ verwen- det, sollten Sie die Adresse des Mini-WLAN-Routers verändern. Klicken Sie in der oberen Leiste auf den Link LAN. 2. Ändern Sie die Adresse unter IP Address ab. 3.

  • Seite 45: Das Router-Passwort Ändern

    DAS ROUTER-PASSWORT ÄNDERN 1. Klicken Sie in der oberen Leiste auf den Link Admin. 2. Klicken Sie in der Leiste darunter auf den Link Password. 3. Geben Sie unter Old Passwort das Passwort ein. HINWEIS: Das Passwort ist im Auslieferungszustand und nach einem Reset „admin“.

  • Seite 46: Sichere Passwörter

    SICHERE PASSWÖRTER • Verwenden Sie ein möglichst sicheres Passwort für Ihren Router. Unter sicheren Passwörtern versteht man Passwörter, die bestimm- te Bedingungen erfüllen, um von Angreifern nicht mit einfachsten Mitteln entschlüsselt werden zu können. • Sichere Passwörter sollten generell eine bestimmte Mindestlänge aufweisen und mehrere Zahlen beinhalten.

  • Seite 49: Kapitel 5 - Verwendung Im Umts-Modus

    Kapitel 5 Verwendung im UMTS-Modus...

  • Seite 50: Anschluss Und Erste Schritte

    ANSCHLUSS UND ERSTE SCHRITTE VERWENDUNG EINES NETZWERKKABELS 1. Verbinden Sie den Router über das mitgelieferte Netzteil mit der Stromversorgung. 2. Warten Sie, bis alle Anzeigen dauerhaft leuchten. 3. Drücken Sie die Taste MODE auf der Rückseite des Routers wieder- holt, bis der Modus „3G“ ausgewählt ist. HINWEIS: Das Umschalten des Modus dauert einige Sekunden.
  • Seite 51 6. Wählen Sie das Netzwerk Wireless3G-N1 und klicken Sie auf Verbinden. Warten Sie, bis Windows die Verbindung hergestellt hat.

  • Seite 52: Die Umts-Verbindung Herstellen

    DIE UMTS-VERBINDUNG HERSTELLEN 1. Stecken Sie einen UMTS-USB-Surfstick in den USB-Port des Routers. 2. Starten Sie einen Browser (beispielsweise den Internet Explorer oder Mozilla Firefox). 3. Geben Sie in die Adresszeile die Adresse „192.168.0.1“ ein und drü- cken Sie die Eingabetaste. 4.
  • Seite 53 Lassen Sie die Voreinstellung mit User de ned stehen. Geben Sie den Namen des Access Points Ihres Mobilfunkan- bieters ein. Geben Sie den PIN Ihrer SIM-Karte ein. Geben Sie die Einwahlnummer Ihres Mobilfunkanbieters ein. Geben Sie hier Ihren Benutzernamen ein. Geben Sie hier Ihr Passwort ein.

  • Seite 54: Die Umts-Verbindung Beenden

    DIE UMTS-VERBINDUNG BEENDEN 1. Starten Sie einen Browser (beispielsweise den Internet Explorer oder Mozilla Firefox). 2. Geben Sie in die Adresszeile die Adresse „192.168.0.1“ ein und drü- cken Sie die Eingabetaste. 3. Die Benutzerober äche des Routers wird geö net. 4.

  • Seite 57: Kapitel 6 - Anhang

    Kapitel 6 Anhang...

  • Seite 58: Auf Die Werkseinstellungen Zurücksetzen (Reset)

    AUF DIE WERKSEINSTELLUNGEN ZURÜCKSETZEN (RESET) Wenn Sie das Passwort zu Ihrem Router geändert und vergessen haben oder sich im AP-Modus be nden, können Sie den Router auf die Werkseinstellungen zurücksetzen. Halten Sie dazu die Taste RESET auf der Rückseite des Routers fünf Sekunden lang gedrückt. Die Anzeigen erlöschen bis auf die POWER-Anzeige.

  • Seite 59: Technische Daten

    TECHNISCHE DATEN Standards IEEE 802.11n, IEEE 802.11g, IEEE 802.11b 11n: 150/121.5/108/81/54/40.5/27/13,5 Mbps 130/117/104/78/52/39/26/13 Mbps Signalraten 65/58.5/52/39/26/19.5/13/6,5 Mbps 11g: 54/48/36/24/18/12/9/6M (dynamisch) 11b: 11/5.5/2/1M (dynamisch) Frequenz 2,4 – 2,4835 GHz Sendeleistung 18 dBm DBPSK, DQPSK, CCK, OFDM, 16-QAM, 64- Modulation 130M: -68 dBm@10% 108M: -68 dBm@10% Receiver- 54M: -68 dBm@10%...

  • Seite 60: Lösungen Möglicher Probleme

    LÖSUNGEN MÖGLICHER PROBLEME ICH ERREICHE DEN ROUTER NICHT. Wenn Sie eine Verbindung per WLAN versucht haben, verwenden Sie stattdessen ein Netzwerkkabel. Sie müssen sich im selben Adressraum wie der Router be nden. In den meisten Windows-Netzwerken wird DHCP verwendet, das automatisch denselben Adressraum wählt.
  • Seite 61 ICH ERREICHE DEN ROUTER, ABER MEIN UMTS USB SURFSTICK KANN SICH NICHT MIT DEM INTERNET VERBINDEN. • Überprüfen Sie, ob die SIM-Karte korrekt eingelegt ist. • Überprüfen Sie, ob Sie die korrekten Einwahldaten angegeben haben. • Wenden Sie sich an Ihren Mobilfunkanbieter.

  • Seite 62: Basiswissen Netzwerke

    BASISWISSEN NETZWERKE Da bei Netzwerken häu g Unklarheiten und missverständliche Begri e auftreten, soll dieses Glossar dabei helfen, Licht ins Dunkel mancher Fachbegri e zu bringen. Im Folgenden werden die grundlegenden Hardwarekomponenten eines herkömmlichen Heimnetzwerks ebenso dargestellt, als auch die verwendeten Anwendungen und Dienste. HARDWARE Access-Point (AP) Der Zugangspunkt oder auch Access-Point ist die „Basisstation“...

  • Seite 63: Grundlegende Netzwerkbegri E

    Netzwerkswitch Switches werden als „Knotenpunkt“ von Netzwerken eingesetzt. Sie dienen dazu mehrere Netzwerkgeräte „auf ein Kabel“ im Netzwerk zusammenzuführen. Switches sind häu g zu logischen Verbünden zusammengestellt und verbinden z.B. alle Computer aus einem Büro. Koppelt man mehrere Switches erhält man ein komplexeres Netzwerk, welches einer Baumstruktur ähnelt.
  • Seite 64 gültige IP-Adresse vom DHCP-Server (meist der Router) an und erhält diese vom DHCP-Server zugeteilt. IP-Adresse IP-Adressen werden dazu verwendet Computer, Drucker oder andere Geräte exibel in ein Netzwerk einzubinden. Hierbei ist zwischen glo- balen und privaten IP-Adressen zu unterscheiden. Globale IP-Adressen werden von den einzelnen Internet-Anbietern oftmals dynamisch (DHCP) vergeben.

  • Seite 65: Dienste In Netzwerken

    WAN (Wide Area Network) bezeichnet ein Netzwerk aus Computern und anderen Netzwerkgeräten, die über größere Entfernungen und aus vielen Bestandteilen zusammengefasst werden. Das bekannteste Beispiel ist das „Internet“. Jedoch kann ein WAN auch nur aus zwei räumlich voneinander getrennten LANs bestehen. DIENSTE IN NETZWERKEN DHCP (Dynamic Host Con guration Protocol) Mit DHCP wird die dynamische Verteilung von IP-Adressen in Netzwer-...

  • Seite 66: Mobilfunknetze

    Ein neuer Client (Computer) muss erst mit einer gültigen, noch nicht vergebenen IP-Adresse und den restlichen Daten ausgestattet werden, bevor er das Netzwerk nutzen kann. Manuelle Adressvergabe ist besonders bei Netzwerkdruckern oder ähnlichen Geräten sinnvoll, auf die häu g zugegri en werden muss oder in Netzwerken, die besonders sicher sein müssen.
  • Seite 67 UMTS/HSDPA Das Universal Mobile Telecommunications System (UMTS) ist ein Mo- bilfunkstandard der dritten Generation (3G), mit dem deutlich höhere Datenübertragungsraten als mit dem Mobilfunkstandard der zweiten Generation (2G), dem GSM-Standard, möglich sind. High Speed Downlink Packet Access (HSDPA, 3.5G, 3G+ oder UMTS- Broadband) ist ein Datenübertragungsverfahren des Mobilfunkstan- dards UMTS.

  • Seite 68: Sicherheitsmaßnahmen In Wlan-Netzwerken

    SICHERHEITSMASSNAHMEN IN WLAN-NETZWERKEN An erster Stelle sollten der Verzicht von WEP und der Einsatz von WPA oder WPA2 stehen. Dieses Ziel lässt sich in vielen Fällen bereits durch ein Treiber- oder Firmwareupdate erreichen. Lässt sich der Einsatz von WEP nicht vermeiden, sollten folgende grundlegende Behelfsmaßnah- men beachtet werden, um das Risiko von Angri en fremder Personen auf das WLAN zu minimieren: •...
