04. Explicación de los símbolos

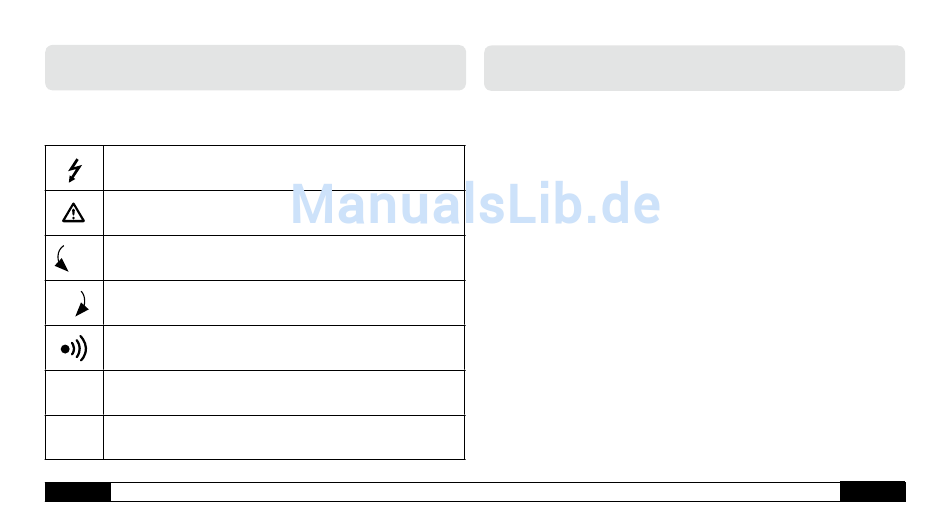

En el detector de tensión se pueden ver los siguientes símbolos:
Indicación de fase en la detección de tensión unipolar
Indicación de advertencia del modo de tensión
L
Sentido del campo giratorio a la izquierda
R Sentido del campo giratorio a la derecha
Símbolo del control de continuidad
+AC
Indicación de polaridad AC +
–AC
Indicación de polaridad AC -
F - 7

Prueba de funcionamiento

Antes de detectar la tensión, compruebe siempre la fi-
abilidad de funcionamiento del detector con una fuente
de tensión conocida. El LED se enciende en cuanto se
detecta una tensión de más de 50 V, incluso si la poten-
cia de las pilas es muy baja.
Si pulsa la tecla „Autotest", se encienden todos los LED
de medición de la tensión 5 y el LED del control de con-
tinuidad 8. Una señal acústica también le indica que el
„Autotest" se ha ejecutado correctamente.
Si el instrumento de medición no muestra signos de fun-
cionar, o no funcionan las indicaciones luminosas, ponga
el detector de tensión fuera de servicio. No se debe uti-
lizar un detector de tensión defectuoso.
Manual de instrucciones – Detector de tensión de 2 polos BE20
05. Manejo
