Anleitung/Version:
93132_20161116
Bestell-Nr.:
221 324, 844 644,
313 862, 336 688,
369 112, 887 632,
872 220, 866 914,
442 421, 508 693
Nachdruck, auch aus zugs -
wei se, nicht ge stat tet!

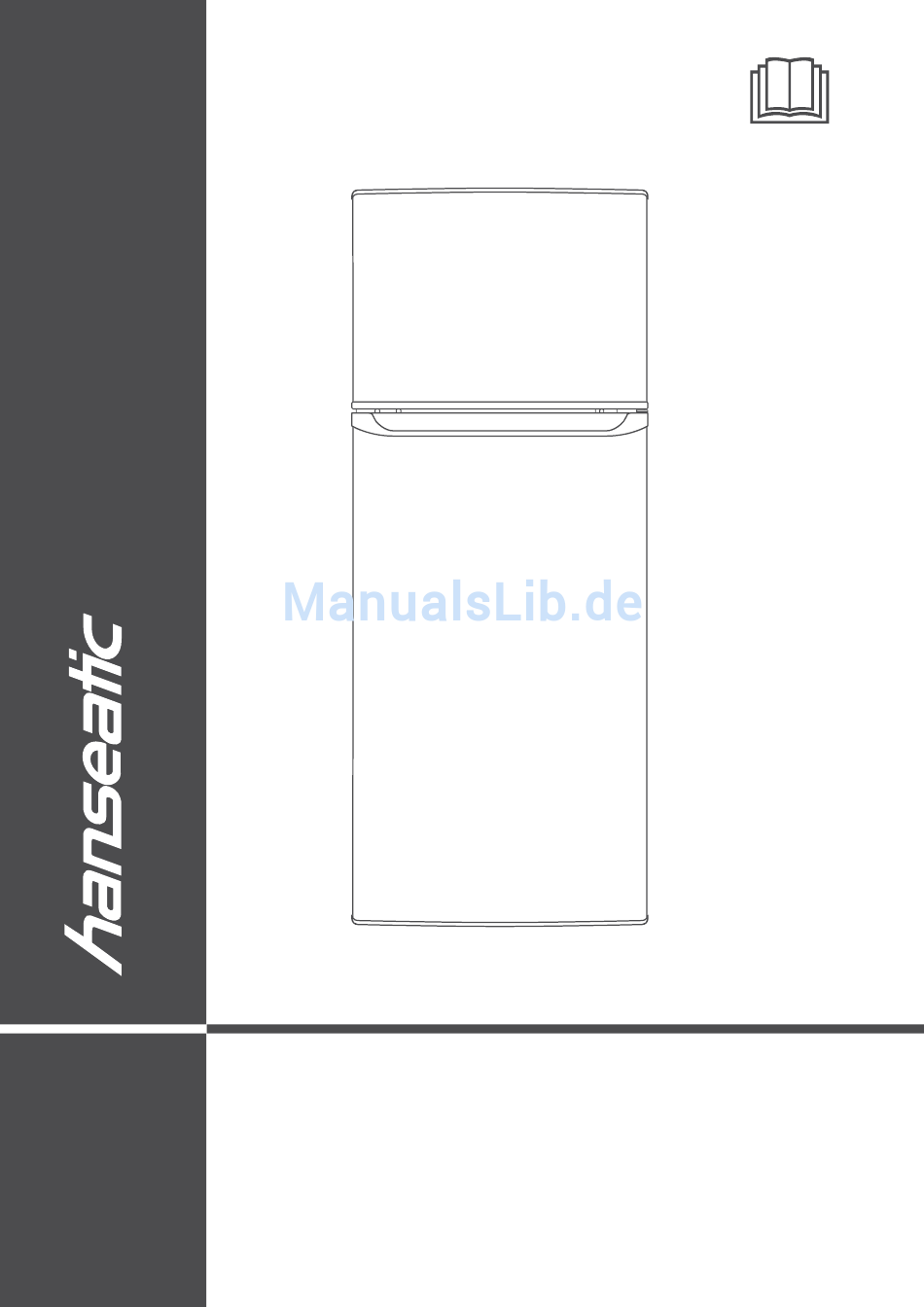

Gebrauchsanleitung
Hanseatic

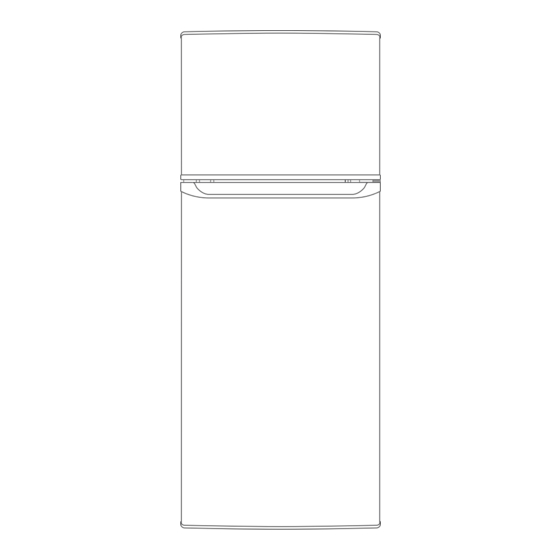

Kühl-Gefrier-Kombination
BCD-215VW A2, BCD-215VS A2, BCD-215VR A2,
BCD-215VB A2,
BCD-215VP A2,
BCD-215VW, BCD-215VS, BCD-215VR,
BCD-215VB,
BCD-215VP
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für hanseatic BCD-215VS A2
Inhaltszusammenfassung für hanseatic BCD-215VS A2
- Seite 1 Hanseatic Anleitung/Version: 93132_20161116 Bestell-Nr.: Kühl-Gefrier-Kombination 221 324, 844 644, 313 862, 336 688, BCD-215VW A2, BCD-215VS A2, BCD-215VR A2, 369 112, 887 632, 872 220, 866 914, BCD-215VB A2, BCD-215VP A2, 442 421, 508 693 Nachdruck, auch aus zugs -...
-
Seite 2: Inhaltsverzeichnis
Seite 2 Inhaltsverzeichnis Lieferung ......3 Unser Service ..... .27 Lieferumfang . -
Seite 3: Lieferung
Seite 3 Lieferung Lieferung Lieferumfang Kühlbereich mit: – 2 Glasablagen, verstellbar – 1 Glasablage als Abdeckung für die Gemüse-Schublade – 1 Gemüse-Schublade – 1 großes Türfach – 2 kleine Türfächer Gefrierbereich mit: – 1 Glasablage, herausnehmbar Zubehör: – 1 Reinigungsstäbchen 1 Kunststoff-Einsatz zum Türanschlagwechsel Lieferung kontrollieren 1. -
Seite 4: Geräteteile
Seite 4 Geräteteile Geräteteile (10) (1) Innenbeleuchtung (6) Reinigungsstäbchen (2) Temperaturregler (7) Gemüse-Schublade (3) kleine Türfächer (8) Glasablage (nicht verstellbar) (4) großes Türfach (9) Tauwasserablauf (5) Schraubfüße (10) Glasablagen (verstellbar) -
Seite 5: Zu Ihrer Sicherheit
Seite 5 Zu Ihrer Sicherheit Zu Ihrer Sicherheit Bestimmungsgemäßer HINWEIS Gebrauch Dieser Signalbegriff warnt vor mögli- Das Gerät ist geeignet, um frische Le- chen Sachschäden. bensmittel zu kühlen, handelsübliche Dieses Symbol verweist auf nützliche Tief kühl kost ein zu la gern, zum Tief ge- Zusatzinformationen. - Seite 6 Seite 6 Zu Ihrer Sicherheit Haftungs- und Garantieansprüche Das Gerät entspricht der Schutz klasse I ■ verfallen. Niemals versuchen, das de- und darf nur an eine Steck dose mit ord- fekte – oder vermeintlich defekte – nungsgemäß installiertem Schutzleiter Gerät selbst zu reparieren. angeschlossen werden.
-
Seite 7: Risiken Für Bestimmte Personengruppen
Seite 7 Zu Ihrer Sicherheit im Gerät lagern, da sie zündfähige Steckdosenleiste oder eine Mehrfach- Gas-Luft-Gemische Explosion steckdose ist unzulässig. bringen können. Um ausreichende Luftzirkulation zu ■ Zum Abtauen auf keinen Fall Abtau- gewährleisten, Belüftungsöffnungen ■ sprays verwenden. Sie können ex plo- im Gerätegehäuse oder im Einbauge- si ve Gase bilden. - Seite 8 Seite 8 Zu Ihrer Sicherheit Das Gerät ist schwer und unhandlich. Nach einem eventuellen Stromaus- ■ ■ Beim Transport und Einbau die Hilfe fall überprüfen, ob die eingelagerten einer weiteren Person in Anspruch Lebens mittel noch genießbar sind. nehmen. Zur Bereitung von Eiswürfeln nur Trink- ■...
- Seite 9 Seite 9 Zu Ihrer Sicherheit Das Kühlgerät möglichst nicht in die fohlenen. Z. B. keine elek tri schen ■ Horizontale kippen. Heiz ge rä te, Messer oder Geräte mit Vor Inbetriebnahme das Kühlgerät of fe ner Flamme wie z. B. Kerzen ver- ■...
-
Seite 10: Bedienung
Seite 10 Bedienung Bedienung Voraussetzungen zur sicheren Ausschalten Verwendung 1. Stellen Sie den Temperaturregler (2) auf "0". Der Kompressor ist ausgeschaltet. Das Ge- – Sie haben das Kapitel „Zu Ihrer Sicher- rät kühlt nicht. Die Innenbeleuchtung leuch- heit“ ab Seite 5 gelesen und alle Sicher- tet weiterhin. -
Seite 11: Glasablagen Umsetzen
Seite 11 Bedienung Türfächer umsetzen Um die Kühlleistung kontrollieren zu können, benötigen Sie idealerweise zwei Kühl-/Ge- Die beiden kleinen Türfächer (3) lassen sich frier-Thermometer. Platzieren Sie eines umsetzen. • oberhalb der Gemüse-Schublade (7) im 1. Heben Sie das Türfach an und nehmen Kühlbereich. -
Seite 12: Nahrungsmittel Kühlen
Seite 12 Nahrungsmittel kühlen Nahrungsmittel kühlen – Legen Sie streichfähige Butter und Käse WARNUNG auf das oberste schmale Türfach (3) oder die oberste Glasablage (10) im Kühlbe- Explosionsgefahr! reich. Dort ist die Temperatur am höchs- Unsachgemäßer Umgang mit dem Ge- ten. -
Seite 13: Nahrungsmittel Einfrieren / Tiefkühlkost
Seite 13 Nahrungsmittel einfrieren / Tiefkühlkost lagern Nahrungsmittel einfrieren / Tiefkühlkost lagern VORSICHT WARNUNG Explosionsgefahr! Verletzungsgefahr! Unsachgemäßer Umgang mit dem Unsachgemäßer Umgang mit dem Ge- Gerät kann zur Explosion führen. rät kann zu Verletzungen führen. Ver- brennungsgefahr durch Tieftempera- Keine explosiven Stoffe oder Sprüh- ■... -
Seite 14: Die Geeignete Verpackung
Seite 14 Nahrungsmittel einfrieren / Tiefkühlkost lagern • Lassen Sie zubereitete Lebensmittel ab- Kleinere Mengen einfrieren kühlen, bevor Sie sie einfrieren. Das spart • bis 2 kg: Sobald die Temperatur im Ge- nicht nur Energie, sondern ver mei det auch frierbereich bei −18 °C liegt, können Sie übermäßige Reifbildung im Gefrierbereich. -
Seite 15: Lebensmittel Auftauen
Seite 15 Nahrungsmittel einfrieren / Tiefkühlkost lagern Lebensmittel auftauen Eiswürfel bereiten Beachten Sie folgende Grundregeln, wenn WARNUNG Sie Lebensmittel auftauen: Gesundheitsgefahr! – Um Lebensmittel aufzutauen, nehmen Sie sie aus dem Gefrierraum und lassen Sie Durch falsche Handhabung besteht die sie am besten bei Raumtemperatur oder Gefahr einer Lebensmittelvergiftung. -
Seite 16: Pflege Und Wartung
Seite 16 Pflege und Wartung Pflege und Wartung Türdichtungen kontrollieren WARNUNG und reinigen Stromschlaggefahr! Die Türdichtungen müssen regelmäßig kon- Das Berühren von spannungsführenden trolliert werden, damit keine war me Luft in das Teilen kann zu schweren Verletzungen Gerät eindringt. oder zum Tod führen. 1. -
Seite 17: Kühlbereich Reinigen
Seite 17 Pflege und Wartung Kühlbereich reinigen Gefrierbereich abtauen und reinigen WARNUNG Explosions- und Verletzungsgefahr! Ein unsachgemäßer Umgang mit dem Gerät kann zu schweren Verletzungen und Beschädigungen führen! Auf keinen Fall Abtausprays verwen- ■ den. Sie können ex plo si ve Gase bil- den. -
Seite 18: Glühlampe Wechseln
Seite 18 Pflege und Wartung Feuchtigkeit aus den Lebensmitteln und der 8. Reinigen Sie die Türdichtung nur mit kla- Umgebungsluft schlägt sich im Innenraum rem Wasser, sie ist empfindlich gegen Öl des Geräts als Reif nieder. Mindestens ein- und Fett. mal im Jahr, spätestens aber, wenn die Reif- 9. - Seite 19 Seite 19 Pflege und Wartung 1. Ziehen Sie den Netzstecker aus der Steckdose. 2. Schieben Sie die Abdeckung ein wenig 4. Setzen Sie die Abdeckung mit der breiten nach hinten und nehmen Sie sie ab. Seite zuerst ein und schieben Sie sie dann 3.
-
Seite 20: Inbetriebnahme
Seite 20 Inbetriebnahme Inbetriebnahme Transportieren und Auspacken 1. Transportieren Sie das Gerät mit Hilfe einer Transportkarre oder einer zweiten Person. 2. Packen Sie das Gerät aus und entfer- WARNUNG nen Sie vorsichtig alle Verpackungstei- le, Kunststoffprofile, Klebestreifen und Erstickungsgefahr! Schaumpolster innen, außen und auf der Kinder können sich in der Verpackungs- Geräterückseite. -
Seite 21: Gerät Aufstellen Und Ausrichten
Seite 21 Inbetriebnahme Damit im Fall einer Leckage des Kältemit- telkreislaufs kein zündfähiges Gas-Luft-Ge- misch entstehen kann, muss der Aufstellraum mindestens 4,5 m³ groß sein. Gut geeignet sind Standorte, die trocken, gut be lüf te t und möglichst kühl sind. Ungünstig sind Standorte mit direkter Sonnen- einstrahlung oder un mit tel bar neben einem Ofen, Herd oder Heiz kör per. - Seite 22 Seite 22 Inbetriebnahme – 8er- und 10er-Schraubenschlüssel – einen stabilen Bindfaden – möglichst eine zwei te Per son 1. Sicherstellen, dass das Gerät nicht ans Stromnetz an ge schlos sen ist. 2. Obere Schranktür öffnen, untere schließen. 9. Beide Schrauben mit einem 8er-Schrau- benschlüssel lösen und entnehmen.
-
Seite 23: Türen Einsetzen
Seite 23 Inbetriebnahme Türen einsetzen 1. An der Unterseite der unteren Tür die Scharnierhalterung abschrauben und sei- tenverkehrt an der neuen Anschlagseite befestigen. 2. Die untere Tür über die äußere Stift- 15. Die beiden Stiftschrauben mit einem schraube setzen. 10er-Schraubenschlüssel lösen und mit einem Schlitz-Schraubendreher heraus- drehen. -
Seite 24: Grundreinigung
Seite 24 Inbetriebnahme 10. Die Blindplatten auf der Türoberseite vor- sichtig einklemmen. 11. Kontrollieren, ob die Türdichtung überall gut anliegt (siehe „Türdichtungen kontrol- lieren und reinigen“ auf Seite 16). Grundreinigung Um den Geruch zu ent fer nen, den alle neuen Ge rä... -
Seite 25: Fehlersuchtabelle
Seite 25 Fehlersuchtabelle Fehlersuchtabelle Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können. WARNUNG Stromschlaggefahr bei unsachgemäßer Reparatur! Nie mals versuchen, das de fek te –... - Seite 26 Seite 26 Fehlersuchtabelle Problem Mögliche Ursache Lösungen, Tipps Kompressor aus, Temperatur-Regler steht auf Temperatur-Regler auf höhere Position drehen Innenbeleuchtung "0". (siehe „Temperatur regeln“ auf Seite 10). Gewünschte Temperatur ist Weiteres Kühlen nicht erforderlich. Wenn erreicht. die Innentemperatur steigt, schaltet sich der Kompressor selbsttätig ein.
-
Seite 27: Unser Service
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung Modell Bestellnummer Kühl-Gefrier-Kombination weiß BCD-215VW 369 112 BCD-215VW A2 221 324 Edelstahl BCD-215VS 887 632 BCD-215VS A2 844 644 schwarz BCD-215VB 866 914 BCD-215VB A2 336 688 BCD-215VR 872 220 BCD-215VR A2 313 862 pink BCD-215VP... -
Seite 28: Umweltschutz
Seite 28 Umweltschutz Umweltschutz Elektro-Altgeräte Unser Beitrag zum Schutz der umweltgerecht entsorgen Ozonschicht Elektrogeräte enthalten Schadstoffe In diesem Gerät wurden 100 % FCKW- und wertvolle Ressourcen. und FKW-freie Kälte- und Aufschäum- mittel verwendet. Dadurch wird die Jeder Verbraucher ist deshalb ge- Ozonschicht geschützt und der Treibhaus- setzlich verpflichtet, Elektro-Altgeräte effekt reduziert. -
Seite 29: Notizen
Seite 29 Notizen Notizen... - Seite 30 Seite 30 Notizen...
-
Seite 31: Datenblatt Für Geräte Mit Energieeffizienzklasse A
Seite 31 Datenblatt für Geräte mit Energieeffizienzklasse A+ Datenblatt für Geräte mit Energieeffizienzklasse A+ Datenblatt für elektrische Haushaltskühl- und Gefriergeräte sowie entsprechende Kombinations- geräte nach Verordnung (EU) Nr. 1060/2010, 643/2009. Marke Gerätebezeichnung Kühl-Gefrier-Kombination BCD-215VW 369 112 BCD-215VS 887 632 Modelle / Artikelnummer BCD-215VB 866 914 BCD-215VR... -
Seite 32: Datenblatt Für Geräte Mit Energieeffizienzklasse A
Datenblatt für elektrische Haushaltskühl- und Gefriergeräte sowie entsprechende Kombinations- geräte nach Verordnung (EU) Nr. 1060/2010, 643/2009. Marke Gerätebezeichnung Kühl-Gefrier-Kombination BCD-215VW A2 221 324 BCD-215VS A2 844 644 Modelle / Artikelnummer BCD-215VB A2 336 688 BCD-215VR A2 313 862 BCD-215VP A2 508 693 Kategorie des Kühlgerätes...
