Anleitung/Version:
93134_20150819
Bestell-Nr.:
341 046, 648 714,
840 878, 727 479,
576 447, 345 008,
707 895, 653 899
Nachdruck, auch aus zugs wei se,
nicht ge stat tet!
Gebrauchsanleitung
Hanseatic
Kühl-Gefrier-Kombination
BCD-295 VW, BCD-295 VS
BCD-295 VB, BCD-295 VR
BCD-295 VW CA2, BCD-295 VS CA2
BCD-295 VB CA2, BCD-295 VR CA2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für hanseatic BCD-295 VW CA2
Inhaltszusammenfassung für hanseatic BCD-295 VW CA2

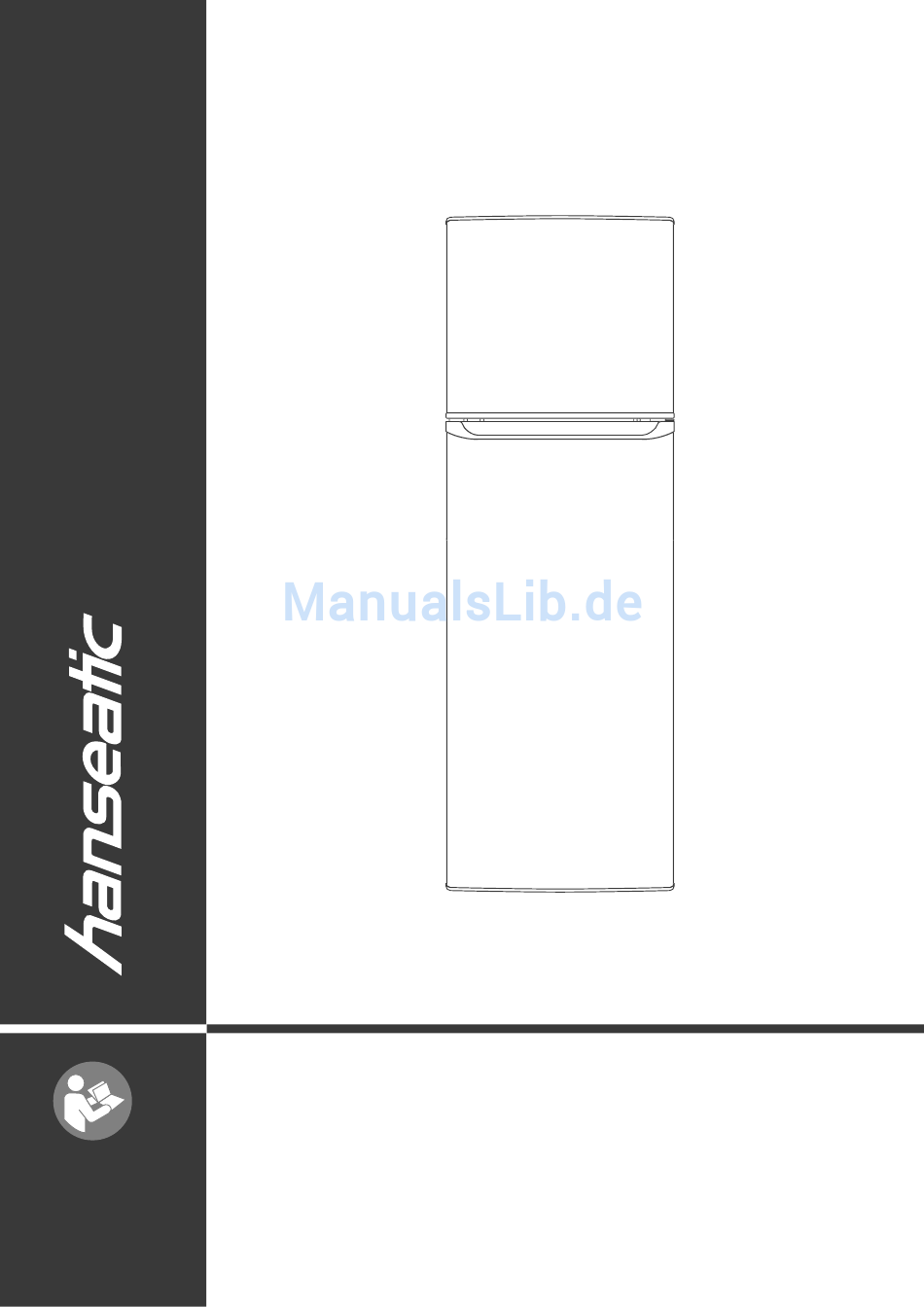

- Seite 1 BCD-295 VW, BCD-295 VS BCD-295 VB, BCD-295 VR BCD-295 VW CA2, BCD-295 VS CA2 BCD-295 VB CA2, BCD-295 VR CA2 Gebrauchsanleitung Hanseatic Kühl-Gefrier-Kombination Anleitung/Version: 93134_20150819 Bestell-Nr.: 341 046, 648 714, 840 878, 727 479, 576 447, 345 008, 707 895, 653 899...
-
Seite 2: Inhaltsverzeichnis
Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Lieferung ......3 Unser Service ......24 Lieferumfang . -
Seite 3: Lieferung
Seite 3 Lieferung Lieferung Lieferung kontrollieren 1. Transportieren Sie das Gerät an einen geeigneten Standort und packen Sie es aus (siehe Kapitel „Inbetriebnahme“ auf Seite 8). 2. Prüfen Sie, ob die Lieferung vollständig ist. 3. Kontrollieren Sie, ob das Gerät Transport- schäden aufweist. -
Seite 4: Zu Ihrer Sicherheit
Seite 4 Zu Ihrer Sicherheit Zu Ihrer Sicherheit Bestimmungsgemäßer Sicherheitshinweise Gebrauch In diesem Kapitel fi nden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem ei- Das Gerät ist geeignet, um frische Lebensmit- tel zu kühlen, handelsübliche Tief kühl kost ein- genen Schutz und zum Schutz Dritter stets zu la gern, zum Tief ge frie ren frischer, zimmer- beachten müssen. -
Seite 5: Risiken Für Bestimmte Personengruppen
Seite 5 Zu Ihrer Sicherheit Um ausreichende Luftzirkulation zu ge- ■ Gerät nicht mit einer externen Zeit- ■ währleisten, müssen die Lüf tungsschlitze schaltuhr oder einem separaten Fern- und der gesamte Raum oberhalb des Ge- wirksystem betreiben. rätes frei bleiben. Keine Gegenstände in oder durch die Ge- ■... - Seite 6 Seite 6 Zu Ihrer Sicherheit Verhindern, dass Kinder Kleinteile vom Auf keinen Fall Abtausprays verwenden. ■ ■ Gerät abziehen oder aus dem Zubehör- Sie können ex plo si ve Gase bilden. Auch beutel nehmen und in den Mund ste- keine elek tri schen Heiz ge rä te, offene cken.
- Seite 7 Seite 7 Zu Ihrer Sicherheit Das Gerät arbeitet eventuell nicht ein- Beim Transport und der Inbetriebnahme ■ wandfrei, wenn es über längere Zeit zu ge- beachten: ringer Umgebungstemperatur ausgesetzt Gerät nicht in die Horizontale kippen. ■ wird. Es kann dann zu einem Temperatur- Gerät nur gegen die Wand lehnen, um anstieg im Inneren kommen.
-
Seite 8: Inbetriebnahme
Seite 8 Inbetriebnahme Inbetriebnahme Unsachgemäßer Umgang mit dem Gerät WARNUNG kann zu Beschädigungen führen. Verletzungsgefahr! Das Gerät möglichst nicht in die Horizon- ■ Unsachgemäßer Umgang mit dem Gerät tale kippen, sondern nur in einer Schräg- kann zu Verletzungen führen. lage von maximal 45 ° transportieren. Das Gerät ist schwer und unhandlich. -
Seite 9: Gerät Aufstellen Und Ausrichten
Seite 9 Inbetriebnahme Gerät aufstellen und ausrichten Neben dem Lieferumfang benötigen Sie: – mittelgroßer Kreuzschlitz-Schraubendreher 1. Stellen Sie das Gerät auf einen möglichst – mittelgroßer Schlitz-Schraubendreher ebenen, fe sten Un ter grund. – 8er- und 10er-Schraubenschlüssel 2. Um eine ausreichende Luftzirkulation zu –... - Seite 10 Seite 10 Inbetriebnahme 6. Lösen Sie die Schraube B und ziehen Sie sie samt Unterlegscheibe ab. 7. Verkanten Sie das obere Scharnier leicht, um es aus der Tür zu entnehmen. 8. Öffnen Sie die untere Tür. 13. Kippen Sie das Gerät leicht nach hinten und lehnen Sie es gegen eine Wand.
- Seite 11 Seite 11 Inbetriebnahme 5. Entfernen Sie den Kunststoff-Einsatz auf der Unterseite der oberen Tür. Setzen Sie auf der neuen Anschlagseite den lose mitgelieferten Kunststoff-Einsatz ein und schrauben Sie ihn an. 17. Schrauben Sie das untere Scharnier ab und an der neuen Anschlagseite an. 18.
-
Seite 12: Grundreinigung
Seite 12 Inbetriebnahme 10. Klemmen Sie die Blindplatten auf der Tür oberseite ein. 11. Kontrollieren Sie, ob die Türdichtung gut anliegt (siehe „Türdichtungen kontrollie- ren und reinigen“ auf Seite 19). Grundreinigung Um den Geruch zu ent fer nen, der allen neu- en Ge rä... -
Seite 13: Geräteteile
Seite 13 Geräteteile Geräteteile (14) (13) (12) (11) (10) (1) Glasablage im Gefrierbereich (9) Gemüse-Schublade (2) Innenbeleuchtung (10) Raumteiler der Gemüse-Schulade (3) Temperatur-Regler (11) Glasablage als Abdeckung für die Gemüse-Schublade (4) Türfach (12) Tauwasserabfluss (5) kleine Türablage (13) Glasablagen im Kühlbereich (6) große Türablage (14) Ventilator (7) schmale Türablage... -
Seite 14: Bedienung
Seite 14 Bedienung Bedienung Gefahren durch Kältemittel! WARNUNG Herausspritzendes Käl te mit tel ist brenn- ■ Stromschlaggefahr! bar und kann zu Au gen schä den füh ren. In Das Gerät arbeitet mit 220 – 240 V~ / 50 Hz die sem Fall die Au gen un ter kla rem Was- Netzspannung. -
Seite 15: Ausschalten
Seite 15 Bedienung Ausschalten • oberhalb der Gemüse-Schublade (9) im Kühlbereich; die richtige Temperatur be- 1. Stellen Sie den Temperatur-Regler (3) trägt hier +6 °C. auf "0". • im Gefrierbereich; die ideale La ger tem pe- Der Kompressor ist ausgeschaltet. Das ra tur beträgt -18 °C. -
Seite 16: Nahrungsmittel Kühlen
Seite 16 Nahrungsmittel kühlen Nahrungsmittel kühlen Sie vol le Be häl ter dich ter ans Scharnier, WARNUNG um die Belastung der Tür zu vermindern. – Legen Sie Gekochtes und Gebackenes Explosionsgefahr! auf die Glasablagen (13). Unsachgemäßer Umgang mit dem Gerät –... -
Seite 17: Nahrungsmittel Einfrieren
Seite 17 Nahrungsmittel einfrieren Nahrungsmittel einfrieren stiegs im Geräteinneren verkürzen kann WARNUNG (Abtauen, Reinigen oder Stromausfall). Verletzungsgefahr! Das eingelagerte Gefriergut – auch bei ■ Unsachgemäßer Umgang mit dem Gerät einem nur vorübergehenden Abschalten kann zu Verletzungen führen. Verbren- – aus dem Gerät nehmen und in einem nungsgefahr durch Tieftemperaturen. -
Seite 18: Tipps Zum Gefrieren
Seite 18 Nahrungsmittel einfrieren Tipps zum Gefrieren Wenn der Platz im Gefrierbereich auf Damit Geschmack und Nährwert Ihrer Tief- oder unter der Glasablage (1) nicht kühl kost er hal ten bleiben und Ihr Gerät nicht ausreicht, können Sie die Glasablage he- zu viel Strom ver braucht, be ach ten Sie bitte: rausnehmen. -
Seite 19: Pflege Und Wartung
Seite 19 Pflege und Wartung Pflege und Wartung Türdichtungen kontrollieren WARNUNG und reinigen Stromschlaggefahr! Die Türdichtungen müssen regelmäßig kon- Das Gerät arbeitet mit 220 – 240 V~ / 50 Hz trolliert werden, damit keine war me Luft in das Netzspannung. Das Berühren von span- Gerät eindringt. -
Seite 20: Kühlbereich Reinigen
Seite 20 Pflege und Wartung Kühlbereich reinigen Flammen oder Eis krat zer ver wen den. Die Iso lie rung könnte schmelzen oder zer- 1. Stellen Sie den Temperatur-Regler (3) kratzt wer den. auf „0“. 2. Ziehen Sie den Netzstecker. 3. Nehmen Sie das Kühlgut heraus und HINWEIS stellen Sie es in ei nen kühlen Raum. -
Seite 21: Glühlampe Wechseln
Seite 21 Pflege und Wartung 4. Nehmen Sie die Glasablage (1) aus dem Vor dem Wechsel der Glühlampe den ■ Gefrierbereich heraus. Waschen Sie sie Netzstecker ziehen. in warmem Wasser mit Spül mit tel und trocknen Sie sie gründlich ab. HINWEIS 5. -
Seite 22: Fehlersuchtabelle
Seite 22 Fehlersuchtabelle Fehlersuchtabelle Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei- ti gen können. - Seite 23 Seite 23 Fehlersuchtabelle Problem Mögliche Ursache Lösungen, Tipps Gerät erzeugt Betriebsgeräusche sind Rauschen: Kälteaggregat läuft. Geräusche. funktionsbedingt und zeigen Fließgeräusche: Kältemittel fl ießt durch die keine Störung an. Rohre. Klicken: Motor schaltet ein oder aus. Störende Geräusche. Festen Stand überprüfen. Gegenstände auf dem Gerät entfernen.
-
Seite 24: Unser Service
Unser Service Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung Modell Bestellnummer BCD-295 VW 341 046 Kühl-Gefrier-Kombination hanseatic weiß BCD-295 VW CA2 576 447 BCD-295 VS 648 714 Edelstahl BCD-295 VS CA2 345 008 BCD-295 VB 840 878... -
Seite 25: Umweltschutz
Seite 25 Umweltschutz Umweltschutz Gerät entsorgen Unser Beitrag zum Schutz der Ozonschicht Altgeräte dürfen nicht in den Hausmüll! In diesem Gerät wurden 100 % FCKW- Sollte das Gerät einmal nicht mehr und FKW-freie Kälte- und Aufschäum- benutzt werden können, so ist jeder mittel verwendet. - Seite 26 Seite 26 Notizen Notizen...
-
Seite 27: Datenblatt
Seite 27 Datenblatt Datenblatt Datenblatt für elektrische Haushaltskühl- und Gefriergeräte sowie entsprechende Kombinations- geräte nach Verordnung (EU) Nr. 1060/2010, 643/2009 und DIN EN 62552 Hersteller Hanseatic Gerätebezeichnung Kühl-Gefrier-Kombination BCD-295 VW, BCD-295 VS, Modell BCD-295 VB, BCD-295 VR Kategorie des Kühlgerätes 7, Kühl-Gefriergerät... - Seite 28 Datenblatt für elektrische Haushaltskühl- und Gefriergeräte sowie entsprechende Kombinations- geräte nach Verordnung (EU) Nr. 1060/2010, 643/2009 und DIN EN 62552 Hersteller Hanseatic Gerätebezeichnung Kühl-Gefrier-Kombination BCD-295 VW CA2, BCD-295 VS CA2, Modell BCD-295 VB CA2, BCD-295 VR CA2 Kategorie des Kühlgerätes 7, Kühl-Gefriergerät Energieeffizienzklasse Jährlicher Energieverbrauch in kWh/Jahr...
