Inhaltszusammenfassung für Versio VSS 15
- Seite 1 Bedienungsanleitung VSS 15 SD 3 SD 4 SD 5...
-
Seite 2: Inhaltsverzeichnis
Einführung Vielen Dank, dass Sie sich für ein K.M.E. Produkt entschieden haben! VERSIO wurde konsequent für portable Anforderungen entwickelt. Mit diesen kompakten und ergonomisch gestalteten Lautsprechersystemen können Sie Ihren Beschallungs- situationen flexibel entsprechen (Main-PA, Monitoring, Fillsystem). In dieser Anleitung finden Sie nützliche Tipps als auch Warnhinweise, mit deren Beachtung Sie einen gefahrlosen und professionellen Betrieb über einen langen Zeitraum... -
Seite 3: Die Digitale Systemeinheit Vss 15, Der Auslieferungszustand

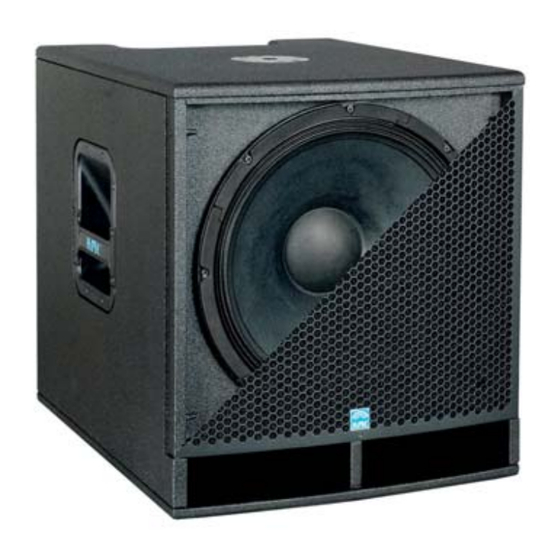

Bassfundament und enorm kompakten Abmessungen sowie mit dem (Leicht)Gewicht von 26 kg brilliert die VSS 15 als Herzstück und Steuerzentrale - in den aktiven PA-Systemen SD 3, SD 4 und SD 5. Im Inneren arbeiten ein digitaler 24 Bit Signalprozessor und drei leistungsstarke Class-D- Endstufen mit unverfälschter, kristallklarer Klangqualität (ohne Wandlungsverluste dank... -
Seite 4: Das Anschlussfeld
Sicherungswert eingesetzt werden), Achtung: korrekte Netzspannung von 230 V AC verwenden (normgerecht nach IEC 60320-C14) 3. Netzschalter, Hinweis: Bitte alle Lautstärkeregler vor dem Einschalten der VSS 15 auf Position 0 (Linksanschlag) drehen, um eine unerwünschte Wiedergabe zu vermeiden Anschluss 4. -
Seite 5: Das Bedienfeld
- es liegt eine Fehlfunktion vor, die VSS 15 muss ausgeschaltet und wieder eingeschaltet werden 3. Das LCD Grafikdisplay dient als Betriebsanzeige der VSS 15 und zur Darstellung der kompletten Benutzerführung. Es werden alle Parameter am Gerät selbst bedient. Die angezeigten Pfeile signalisieren, dass sich in Pfeilrichtung Untermenüs erreichen lassen. -
Seite 6: Übersicht Der Presets
Übersicht der Presets Die VSS 15 verfügt derzeit über acht Factorypresets und vier Userpresets. Wie Sie Factorypresets laden und welche Veränderungen vorgenommen werden können, finden Sie auf Seite 16 in dieser Anleitung. Der Menüpunkt „Userpresets“ erscheint im Display erst ab dem Preset Nr. 9 - 12, in dem Sie einstellbare Parameter wie z.B. Limiter, EQs, Delays,... - Seite 7 2x VSS 15 + 2x VB 15 + 2x VL 12: 2x VSS 15 + 2x VL 8 + zwei separat (Out A jeweils ein Topteil / Out B jeweils regelbare analoge XLR-Eingänge (Fullrange) ein Bass) , analoges oder digitales Audio- sowie zwei Lautsprecherausgänge (Speakon):...
-
Seite 8: Userpresets
Monitor, Delay Line, Delay Line, Bass Bass 1x VSS 15 + 2x VL 8: 2x VSS 15 + 2x VL 12: Eingänge & Ausgänge sind frei konfigurierbar Eingänge & Ausgänge sind frei konfigurierbar) Preset 11: USER BMS 1 LS L... - Seite 9 3 x VSS 15 + 1x VB 15 + 5x Topteile (Eingänge & Ausgänge sind frei konfigurierbar). Halb-Bassmanagement-System für kleinere Surround-Wiedergabesysteme (5.1). Die VSS 15 für den Center-Kanal und den LFE-Kanal (Low Frequency Enhancement) wird in diesem Preset betrieben, ein zusätzlicher Bass VB 15 kann am Lautsprecherausgang B angeschlossen werden.
-
Seite 10: Die Navigationsmenüstruktur (Menüführung)
Die Navigationsmenüstruktur (Menüführung) Anhand der Anzeige am LCD Display... - Seite 12 Anhand der Menü-Liste...
-
Seite 13: Die Bedienung
Ausgangspegel an und der zweite Modus gibt eine Übersicht über den Eingangspegel und die Temperaturanzeige des Verstärkers sowie der PSU (PowerSupplyUnit). Der zweite Modus wird automatisch angezeigt, wenn die VSS 15 gemutet wird. • Diagnostics In diesem Menüpunkt wird Ihnen momentan die Softwareversion angezeigt. - Seite 14 „Digital X“ bewirkt das Vertauschen der linken bzw. rechten „Audio-Information“ des Digitalsignals (Stereo) am Eingang des Kanal A der VSS 15. Diese Einstellung muss z.B. bei der digitalen Ansteuerung der SD 4 und SD 5 gewählt werden, bei welcher ein „digitales Stereosignal“...
- Seite 15 Equalizer 1 [Klangregelung] Frequency Gain Q (Güte) Mit diesem digitalen Filter (parametr. EQ) beeinflussen Sie den Frequenzgang, indem Sie über die Filterfrequenz (Centerfrequenz), den Gain (Verstärkung bzw. Absenkung) und der Güte (Filtergüte) Ihre entsprechende Einstellung vornehmen. Wenn Sie die Empfindlichkeit (Gain) auf 0 dB einstellen, deaktivieren Sie dieses Filter.
-
Seite 16: Factorypreset Auswählen - Los Geht`s
Wiedergabe zu vermeiden. Denn die VSS 15 kann sich beispielsweise für Verleihzwecke in der „Lock-Funktion“ befinden, d.h. dass die VSS 15 (je nach Einstellung) z.B. auf keinerlei Änderungen am Bedienfeld reagieren kann und somit eine sofortige Wiedergabe beim Einschalten bewirkt. -
Seite 17: Eingang A Auf Analog / Digital / Digital X Schalten
Wenn Sie Ihr PA-System mit einem digitalen Audiosignal ansteuern möchten, müssen Sie den Eingang des Kanal A auf „digital“ bzw. „digital X“ schalten (siehe Seite 14). Im Auslieferungszustand sind die Eingänge der VSS 15 auf „analog“ gestellt. Drücken Sie nacheinander die gekennzeichneten Pfeiltasten des Navigations-Pad (wie im Schema dargestellt), um den Eingang von Kanal A auf „analog“... -
Seite 18: Das Passwort Eingeben
Sie Ihre VSS 15 wieder „entsperren“ wollen, muss das Passwort erneut eingegeben werden (siehe „Lock-Funktion“). Sollten Sie das Passwort vergessen, haben Sie keine Möglichkeit die VSS 15 zu reaktivieren. Wenden Sie sich bitte an den K.M.E.- Support! Sollte Ihr eingegebenes Passwort z.B. nach einem Verleih geändert sein, können Sie von einer Manipulation ausgehen. -
Seite 19: Die Lock-Funktion
Die „Lock-Funktion“ Um Ihre VSS 15 zu „sperren“ (mit oder ohne Passwort) gehen Sie wie folgt vor: Stellen Sie alle gewünschten Parameter ein (auch die Lautstärkeregler) und drücken Sie anschließend, wie in der Grafik dargestellt, für 2 sek. die OK-Taste und Ihr System ist „gesperrt“. -
Seite 20: Technische Daten Vss 15
Technische Daten VSS 15 Basslautsprecher: Lautsprecher- 15“ Neodym bestückung Übertragungsbereich 40 Hz – 160 Hz (fx), abhängig vom eingestellten Preset Schalldruck nominal 101 dB Schalldruck maximal 128 dB Elektronik: Verstärker drei vollständig digitale Verstärker mit hohem Wirkungsgrad ≥ 90 %... -
Seite 21: Die Aktiven Pa-Systeme Versio Sd 3, Versio Sd 4 Und Versio Sd 5 Sind
PA-Systeme aktiv Die aktiven PA-Systeme VERSIO SD 3, VERSIO SD 4 und VERSIO SD 5 sind professionelle, extrem kompakte und kraftvolle 3-Weg Fullrange PA-Anlagen mit hervorragenden Klangergebnissen. Diese Systeme sind die passende wie funktionelle Antwort auf Aufgabenstellungen im mobilen Einsatz sowie im Installationsbereich: Einfache Sprachübertragung, Monitor- bzw. -
Seite 22: Anschlussschemen
Audioeingang Audioeingang Kanal A Kanal B Anschlussschema der SD 4: jeweils vom Lautsprecherausgang „OUT A“ der VSS 15 in das Topteil, die Lautsprecherausgänge „OUT B“ können als Monitorweg bzw. als Delay-Line oder als Basserweiterung belegt werden (vom eingestellten Preset abhängig) - Seite 23 Audioeingang Audioeingang Kanal A Kanal B Anschlussschema der SD 5: jeweils vom Lautsprecherausgang „OUT A“ der VSS 15 in das Topteil und vom Lautsprecherausgang „OUT B“ in die Bässe Hinweis! Beachten Sie die gezielte und sinnvolle Aufstellung hochwertiger Lautsprechersysteme. Eine allgemeingültige Aussage über eine korrekte (Standard)- Einstellung und Aufstellung der PA-Anlagen ist unmöglich, da jede Beschallung an den jeweiligen...
-
Seite 24: Notizen
Für Ihre Notizen:... -
Seite 28: Entsorgung Von Altgeräten
Deutsch Entsorgung von Altgeräten 1. Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC. Klingenthaler 2. Alle Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür Musikelektronik GmbH staatlich vorgesehene Stellen entsorgt werden. Auerbacher Straße 268 08248 Klingenthal Germany 3.
