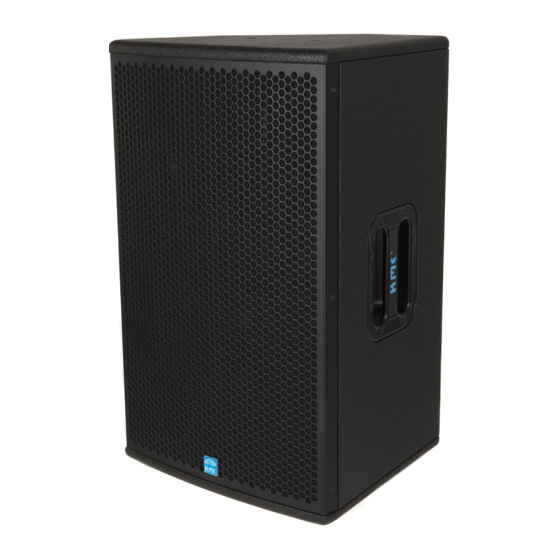

Inhaltszusammenfassung für K.M.E. VERSIO VL 8

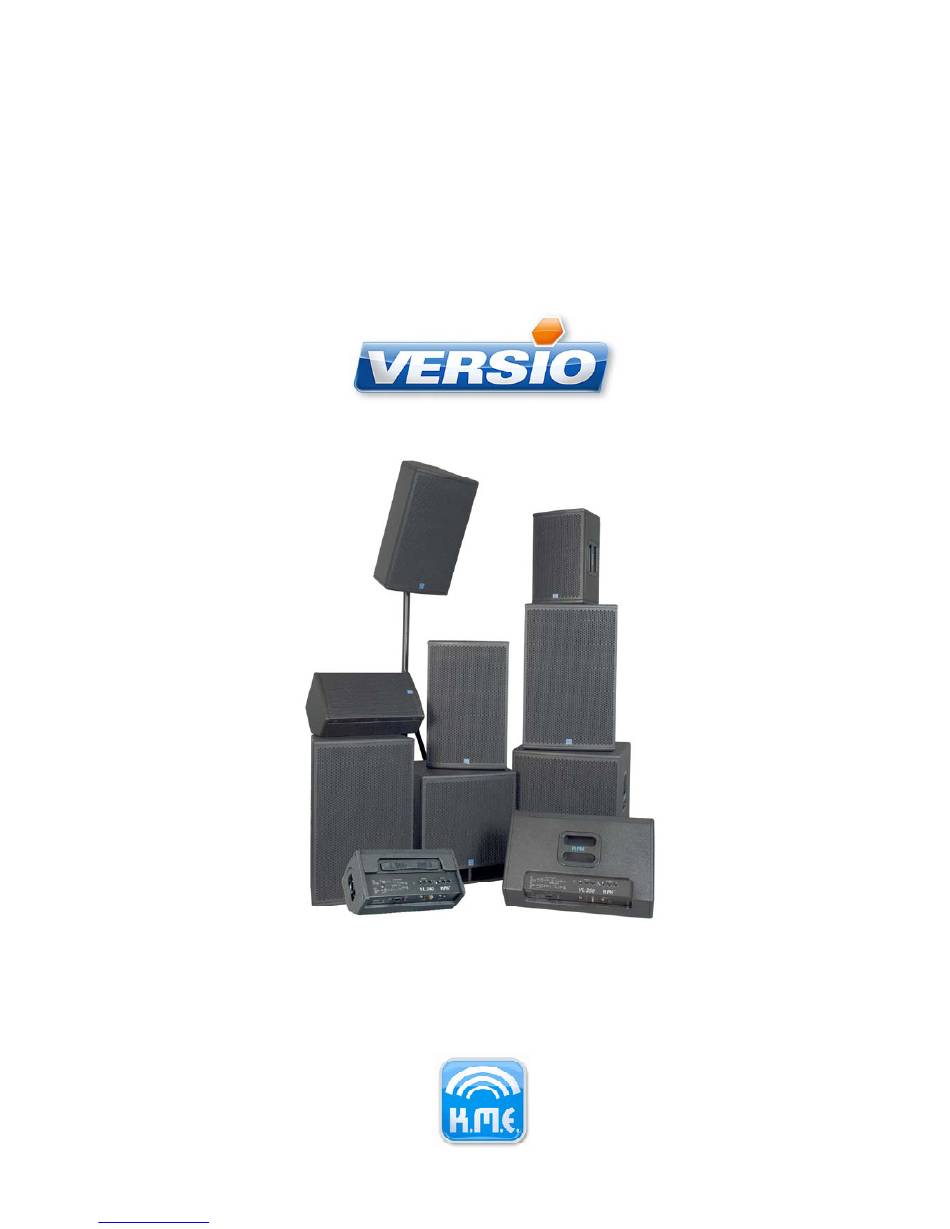

- Seite 1 Bedienungsanleitung User Manual Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Einführung
Deutsch English Einführung Vielen Dank, dass Sie sich für ein (weiteres) K.M.E. Produkt entschieden haben! VERSIO wurde konsequent für portable Anforderungen entwickelt. Mit diesen kompakten und ergonomisch gestalteten Lautsprechersystemen können Sie Ihren Beschallungs- situationen flexibel entsprechen (Main-PA, Monitoring, Fillsystem). Wir verwenden in unseren umfangreichen Herstellungsprozessen ausschließlich geprüfte Materialien und Komponenten bester Qualität. - Seite 3 Technische Daten: VL 8 (8”+1”) VL 12 (12”+1”) VL 15 (15”+1”) Nennbelastbarkeit / 250 / 500 W 350 / 700 W 400 / 800 W Programmbelastbarkeit: Impedanz (Ohm): Übertragungsbereich: 75 Hz - 19 kHz 60 Hz - 19 kHz 55 Hz - 19 kHz Schalldruck nominal: 95 dB (1 W / 1 m) 98 dB (1 W / 1 m)
- Seite 4 Anschlussfeld der Topteile am Beispiel der VL 12: Speakonstecker in die Speakonbuchse stecken und nach rechts drehen bis der Stecker einrastet; beim Lösen der Steckverbindung die Verriegelung (Metallaufsatz) auf dem Stecker nach hinten ziehen und den Speakonstecker nach links drehen und herausziehen. Buchsenanschlüsse sind parallel geschaltet zum Weiterschleifen (Top 8 Ohm passiv);...
- Seite 5 Den Lautsprecher wie auf Seite 4 gezeigt, leicht anheben und die gewünschte Neigung einstellen; bei zu starkem Anheben kann das Topteil vom Hochständer entfernt werden. Wenn Sie das Gehäuse wieder absetzen muss der Flansch einrasten. In allen portablen Topteilen befindet sich ein kipp und rastbarer Boxen-Flansch mit variablem Neigungswinkel.
- Seite 6 Technische Daten: VL 6 i (6”+1”) VL 8 i (8”+1”) VL 12 i (12”+1”) VL 15 i (15”+1”) Nenn- 200 W 250 W 350 W 400 W belastbarkeit: Programm- 400 W 500 W 700 W 800 W belastbarkeit: Impedanz (Ohm): Übertragungs- 80 Hz - 19 kHz 75 Hz - 19 kHz...
- Seite 7 Installationsbeispiele mit U-Bügel, Wandhalterung und TV-Zapfen: L-Bügel VL 6 i (no.1-910-051); U-Bügel VL 6 i (no.1-910-050), U-Bügel VL 8 i (no.1-910-043), U-Bügel VL 12 i (no.1-910-044), U-Bügel VL 15 i (no.1-910-045); Wandhalterung VL 6 i / VL 8 i / VL 12 i (no.2-512-019), Wandhalterung VL 15 i (no 2-512-021); Montageplatte mit TV-Zapfen (no.2-512-007);...
- Seite 8 III. VERSIO Subwoofer Die Subwoofer der VERSIO-Serie sind besonders kompakt ausgeführt und mit großer Leistungsfähigkeit für Tieftonwiedergabe VL-Lautsprecher konzipiert. Das Bassreflexgehäuse sorgt für eine tieffrequente Abstrahlung ab 38 Hz und das spezielle großflächige Tunneldesign ermöglicht hohen Schalldruck bei besonders niedriger Powerkompression und geringem Strömungsgeräusch. Zur Auswahl stehen Lautsprecherchassis in 15“...
-
Seite 9: Schutzhüllen
Technische Daten: VB 15 w (15“) VB 18 w (18“) Nennbelastbarkeit / 500 / 1000 W 500 W / 1000 W Programmbelastbarkeit: Impedanz (Ohm): Übertragungsbereich: 40 Hz – 130 Hz (fx) 38 Hz – 130 Hz (fx) Schalldruck nominal: 100 dB (1 W / 1 m) 100 dB (1 W / 1 m) Schalldruck maximal: 127 dB Nennbelastbarkeit AES... - Seite 10 Technische Daten: VB 15 t (15“ Doppelspule) VB 215 (2 x 15“) Nennbelastbarkeit / 2 x 400 W / 2 x 800 W 1000 W / 2000 W Programmbelastbarkeit: Impedanz (Ohm): 2 x 4 Übertragungsbereich: 40 Hz – 130 Hz (fx) 40 Hz –...
- Seite 11 Anschlussfelder der Bässe: VB 15 VB 18 Buchsenanschlüsse sind parallel geschaltet zum weiterschleifen; Input = Output; Signal an 1+/1-; 2+/2- ist für den Bi-Amp Betrieb ebenfalls verbunden VB 15 w VB 18 w untere Buchse: Input Bass 4 Ohm an 1+/1- vom Verstärker obere Buchse: Output Mid/Hi 8 Ohm an 1+/1- zum Topteil (passiv) Downloaded from www.Manualslib.com...
- Seite 12 VB 15 t VB 215 untere Buchsen: 2x Input Bass 4 Ohm an 1+/1- Buchsenanschlüsse sind parallel geschaltet vom Verstärker zum weiterschleifen; Input = Output; obere Buchsen: 2x Output Mid/Hi 8 Ohm an 1+/1- Signal an 1+/1-; 2+/2- ist für den Bi-Amp zu den Topteilen (passiv) Betrieb ebenfalls verbunden Speakonstecker...
- Seite 13 IV. VERSIO PA-Systeme passiv Die passiven PA-Systeme VERSIO S1 und VERSIO S2 sind professionelle, extrem kompakte kraftvolle 3-Weg Fullrange PA-Anlagen hervorragenden Klangergebnissen. Diese Systeme, sind die passende wie funktionelle Antwort auf Aufgabenstellungen im mobilen Einsatz sowie im Installationsbereich. Einfache Sprachübertragung, Fill- oder Delaysysteme, Präsentation, Musikverstärkung mit oder ohne Subwoofer als Main-PA, unterstützt von einem vielseitigen Zubehörsortiment erlauben die passiven Systeme der VERSIO-Serie eine exakt an die jeweiligen Anforderungen angepasste Lösung.
- Seite 14 V. VERSIO multifunktionelle Aktivsysteme Ob Beschallung des Publikums oder Monitoring für Künstler: für einen gelungenen Auftritt ist eins so wichtig wie das andere. Wer jemals live gespielt hat, ohne sich selbst und /oder die Band ausreichend zu hören, weiß, wie entscheidend ein guter Monitorsound für die perfekte Performance ist.
- Seite 15 Netz 1. GROUND/FREE Schalter (trennt die Masse der Eingangsbuchsen vom Gehäuse zur Vermeidung von Brummschleifen) 2. Netzanschlussbuchse mit Sicherungshalter (als Ersatz darf nur der neben der Netzbuchse aufgedruckte Sicherungswert eingesetzt werden), Achtung: korrekte Netzspannung von 230 V AC verwenden 3. Netzschalter beleuchtet (wenn der Schalter beim Einschalten nicht leuchtet prüfen Sie bitte Ihre Spannungsquelle bzw.
- Seite 16 Technische Daten: VL 240 (8“+1“) VL 250 (12“+1“) Nennbelastbarkeit: 200 W Bass/Mid + 50 W High 200 W Bass/Mid + 50 W High Verstärker: Class D / Class D Class D / Class D Abstrahlcharakteristik: 85° x 55° elliptisch 75° x 45° biradial Übertragungsbereich: 70 Hz –...
- Seite 17 Notizen / Notes: Garantieansprüche entnehmen Sie bitte aus dem beiliegendem Garantiepass. Warranty claims please learn from the warranty card included. Downloaded from www.Manualslib.com manuals search engine...
- Seite 18 Deutsch English Introduction Thank you for choosing (another) K.M.E. product! VERSIO has been developed consequently to portable requirements. With these compact and ergonomic loudspeaker systems you will be able to master your reinforcement situations in a very flexible manner (main-PA, monitoring, fill-system). Within our extensive production processes we only use exclusive materials and components of best quality.
- Seite 19 Technical specifications: VL 8 (8”+1”) VL 12 (12”+1”) VL 15 (15”+1”) Nominal load / 250 / 500 W 350 / 700 W 400 / 800 W Programm load: Impedance (Ohm): Frequency range: 75 Hz - 19 kHz 60 Hz - 19 kHz 55 Hz - 19 kHz SPL nominal: 95 dB (1 W / 1 m)
- Seite 20 Connection panel VL 12: Plug in the Speakon connector into the Speakon socket and turn right to snap in, when disconnect pull locking device backward and turn left to pull out the plug. connection sockets are parallel to reconnect a top unit (passive, impedance 8 Ohm); input = output;...
- Seite 21 Please lift up the loudspeaker slightly and justify it in the right declination as shown on page 20. When lifting up the speaker too hard it can be removed from the high stand. If you set down the box on the high stand, the flange must snap in. All top units include a swivelling flange with a variable tilt angle.
- Seite 22 Technical specifications: VL 6 i (6”+1”) VL 8 i (8”+1”) VL 12 i (12”+1”) VL 15 i (15”+1”) Nominal load / 200 / 400 W 250 / 500 W 350 / 700 W 400 / 800 W Programm load: Impedance (Ohm): Frequency 80 Hz - 19 kHz...
- Seite 23 Installation examples with U-bracket, wall mount and TV-spigot: L-bracket VL 6 i (no.1-910-051); U-bracket VL 6 i (no.1-910-050), U-bracket VL 8 i (no.1-910-043), U-bracket VL 12 i (no.1-910-044), U-bracket VL 15 i (no.1-910-045); speaker wall mount VL 6 i / VL 8 i / VL 12 i (no.2-512-019), speaker wall mount VL 15 i (no 2-512-021);...
- Seite 24 III. VERSIO subwoofer The VERSIO subwoofers are high powered PA system components with very compact dimensions and large efficiency for the gravity support of the VL-loudspeakers. The bass reflex housing provides a low-frequent radiation starting from 38 Hz. The special wide tunnel design enables a high sound pressure with extra low power compression and a low flow noise.
-
Seite 25: Protective Covers
Technical specifications: VB 15 w (15“) VB 18 w (18“) Nominal load / 500 / 1000 W 500 W / 1000 W Programm load: Impedance (Ohm): Frequency range: 40 Hz – 130 Hz (fx) 38 Hz – 130 Hz (fx) SPL nominal: 100 dB (1 W / 1 m) 100 dB (1 W / 1 m) - Seite 26 Technical specifications: VB 15 t (15“ twin coil) VB 215 (2 x 15“) Nominal load / 2 x 400 W / 2 x 800 W 1000 W / 2000 W Programm load: Impedance (Ohm): 2 x 4 Frequency range: 40 Hz – 130 Hz (fx) 40 Hz –...
- Seite 27 Connection panel of the subs: VB 15 VB 18 connection sockets are parallel to reconnect a sub; input = output; signal at 1+/1-; 2+/2- is also reconnected for the bi-amp mode VB 15 w VB 18 w lower socket: input sub 4 ohm at 1+/1- from the amplifier upper socket: output Mid/Hi 8 ohm at 1+/1- to the top unit (passive) Downloaded from www.Manualslib.com...
- Seite 28 VB 15 t VB 215 lower sockets: 2x input sub 4 ohm at 1+/1- connection sockets are parallel to reconnect from the amplifier a sub; input = output; signal at 1+/1-; upper sockets: 2x output Mid/Hi 8 ohm at 1+/1- 2+/2- is also reconnected for the bi-amp mode to the top units (passive) Plug in the Speakon connector into the Speakon socket and turn right to snap in, when...
- Seite 29 IV. VERSIO PA-systems passive The passive 3-way PA systems VERSIO S1 and VERSIO S2 are professional PA systems with high power output and extraordinarily compact design. The different formats / combinations of the VERSIO PA systems are the functional answer to a multiplicity of tasks in mobile use as well as in the area of installation.
- Seite 30 V. VERSIO multifunctional active systems Whether reinforcement of the audience or monitoring for artists: For a successful performance one system is as important as the other one. Who ever played live, without hearing himself and / or the band volume sufficiently, knows, how decisive a good sound of the monitor for a perfect performance is.
- Seite 31 Power 1. GROUND/FREE switch (disconnects the ground of the input channels from chassis to avoid ground loops) 2. Mains socket with integrated fuse holder (replace fuse only by type 2A slow blowing fuse 5 x 20 mm); Attention: use only the correct mains voltage 230 V AC 3.
- Seite 32 Technical specifications: VL 240 (8“+1“) VL 250 (12“+1“) Nominal load: 200 W bass/mid + 50 W high 200 W bass/mid + 50 W high Amplifier: class D / class D class D / class D Dispersion: 85° x 55° elliptical 75°...
- Seite 33 Downloaded from www.Manualslib.com manuals search engine...
- Seite 34 Downloaded from www.Manualslib.com manuals search engine...
- Seite 35 Die Bedienungsanleitung für die VSS 15 und die aktiven PA-Anlagensysteme SD 3 / SD 4 und SD 5 finden Sie in einer extra Bedienanleitung oder im Internet unter www.kme-sound.com. You will find the User Manual of the VSS 15 and the active PA-systems SD 3 / SD 4 and SD 5 in an other manual or on K.M.E.`s website at www.kme-sound.com.
- Seite 36 Klingenthaler Musikelektronik GmbH Auerbacher Straße 268 08248 Klingenthal Germany phone +49 (0) 37467-558-0 fax +49 (0) 37467-558-33 service@kme-sound.com www.kme-sound.com Technischer Stand Mai 2008. Der Inhalt entspricht dem Stand bei Drucklegung. Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Technical State Mai 2008. The content corresponds to the state at printing.
