I.
Einführung
II. Spezifikation
III. Funktionalitäten
IV. Messvorbereitung / Messung
V. Kalibrierung / Rekalibrierung
I. Einführung
Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen
Sie die Messzange nur in der beschriebenen Form, sonst erlischt die Garantie.
Umweltbedingungen max:
Reparaturarbeiten an der Messzange sollten nur durch die PCE Deutschland GmbH & Co. KG
durchgeführt werden.
Halten Sie bitte die Messzange sauber und in trockenem Zustand. Das Gerät unterliegt den allgemein
gültigen Normen und Standards und ist zertifiziert (CE). Das Messgerät entspricht der EN61010-1,
EN61010-2-032 / CATII 600V / CATIII 300V. Sie ist für den Gebrauch in Innenräumen vorgesehen.
Bitte beachten/ befolgen Sie die nachstehenden Punkte:
•
Warnhinweise an der Messzange unbedingt beachten.
•
Gerät keinen extremen Temperaturen, extremer Luftfeuchtigkeit oder Nässe aussetzen.
•
Starke Erschütterungen vermeiden.
•
Messzange nicht in Gegenwart von brennbaren Gasen, Dämpfen oder Lösungsmitteln einsetzen.
•
Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein.
•
Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-
Technikern der PCE Deutschland GmbH & Co. KG durchgeführt werden.
•
Vor jeder Messung ist die Messzange auf Beschädigungen zu prüfen.
•
Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um eine Beschädigung
der Bedienelemente zu vermeiden.
•
Keine technischen Veränderungen an der Messzange vornehmen.

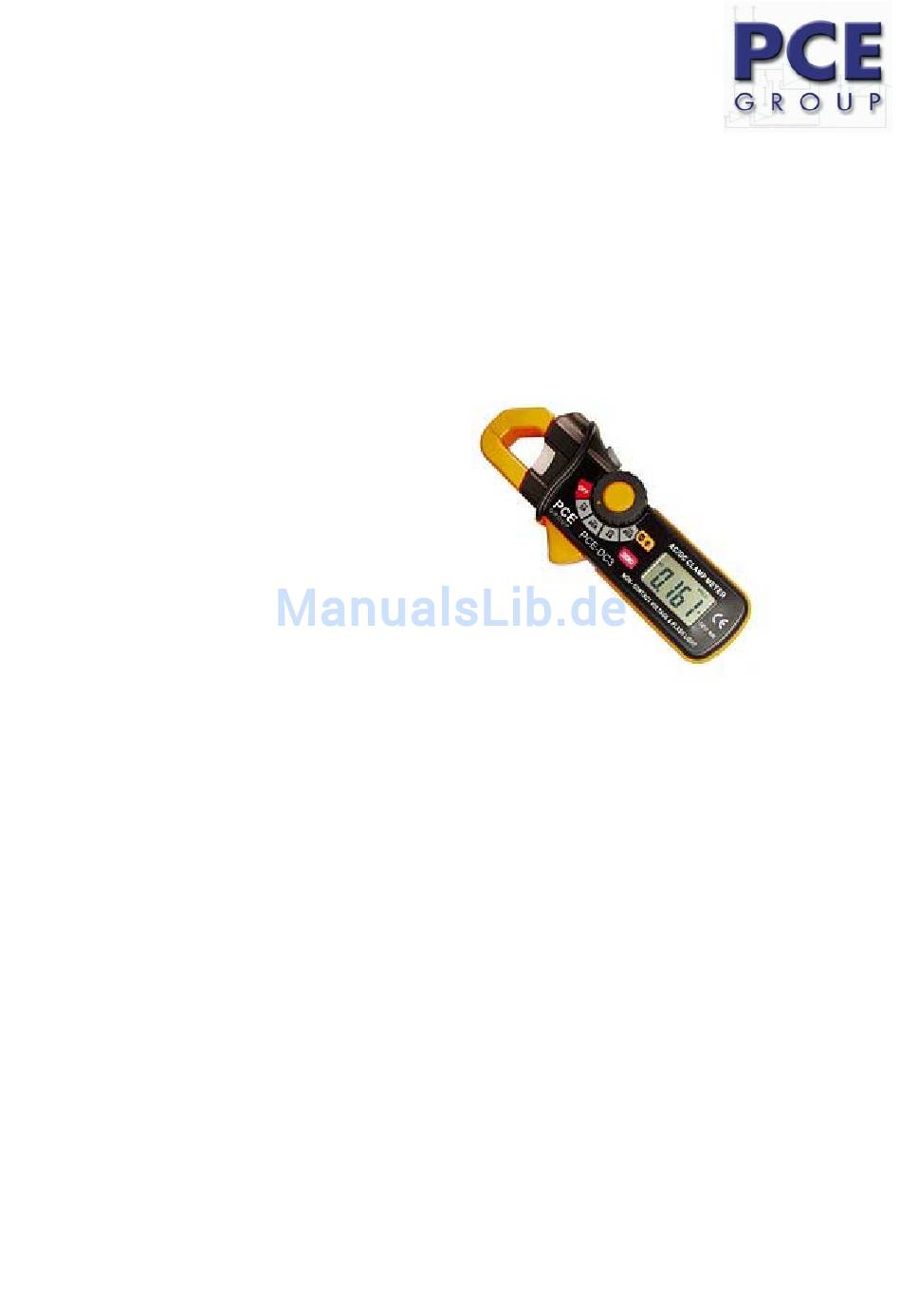

Bedienungsanleitung
Mini - Messzange PCE-DC3
Umgebungsfeuchtigkeit max.
Umgebungstemperaturbereich
= <90 % r.F.
= 0 ... +30 °C
Im Langel 4
D-59872 Meschede
Tel: 02903 976 99-0
Fax: 02903 976 99-29
info@warensortiment.de
www.warensortiment.de
Werbung
Verwandte Anleitungen für PCE PCE-DC3
Inhaltszusammenfassung für PCE PCE-DC3
- Seite 1 = <90 % r.F. Umgebungstemperaturbereich = 0 ... +30 °C Reparaturarbeiten an der Messzange sollten nur durch die PCE Deutschland GmbH & Co. KG durchgeführt werden. Halten Sie bitte die Messzange sauber und in trockenem Zustand. Das Gerät unterliegt den allgemein gültigen Normen und Standards und ist zertifiziert (CE).
- Seite 2 II. Spezifikation AC Strom Bereich / Auflösung / Genauigkeit 2 A / 1 mA / ±2,8 % + 10dgt 80 A / 100 mA / ±3,0 % + 8dgt DC Strom Bereich / Auflösung / Genauigkeit (50/60Hz) 2 A / 1 mA / ±3,0 % + 10dgt 80 V / 100 mA / ±3,0 % + 8dgt AC Spannungs-Prüfung 100 VAC bis 600 VAC 50/60Hz...
- Seite 3 III. Funktionalitäten 1. Strommesszange 2. Licht -Taste 3. Funktionsdrehschalter 4. Messwertspeicher- und LCD-Beleuchtungstaste 5. LCD – Display 6. Zangenöffnungs- Taste 7. Null - Taste für DC – Ströme 8. Berührungslose Spannungsprüfungs- Signallampe 9. Berührungslose Spannungsprüfungs- Sensorfläche IV. Messvorbereitung / Messung AC Strommessung Wichtig: Zur Vermeidung eines elektrischen Schlages, seien Sie bei Messengen an Spannungsführende Teile überaus...
- Seite 4 DC Stromessung Wichtig: Zur Vermeidung eines elektrischen Schlages, seien Sie bei Messengen an Spannungsführende Teile überaus vorsichtig ! Wählen Sie mit dem Funktionsdrehschalter (3) den 80 A DC / 2 A DC, je nach Einsatzzweck. Drücken Sie die „Zero“ – Taste (7) zur Nullstellung des Displays.
- Seite 5 Messstellenlampe / LED-Leuchte Zur besseren Ausleuchtung der Messstelle, können Sie die eingebaute LED- Lampe benutzen, indem Sie die Taste (2) betätigen. Taste für Hintergrundbeleuchtung Wenn Sie diese Taste (4) für 1 sec. drücken, wird die Hintergrundbeleuchtung des LCD-Displays von der Messzange aktiviert.
