I. Einführung
Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen
Sie das Multimeter nur in der beschriebenen Form, sonst erlischt die Garantie.
Umweltbedingungen:
Reparaturarbeiten an dem Multimeter sollten nur durch die PCE Group oHG durchgeführt werden.
Halten Sie bitte das Multimeter sauber und in trockenem Zustand. Das Gerät unterliegt den allgemein
gültigen Normen und Standards und ist zertifiziert (CE). Das Messgerät entspricht der IEC 1010-1 / 600 V
CATIII / Schutzklasse II / doppelt isoliert. Es ist für den Gebrauch in Innenräumen vorgesehen.
Bitte beachten/ befolgen Sie die nachstehenden Punkte:
•
Warnhinweise an dem Multimeter unbedingt beachten.
•
Gerät keinen extremen Temperaturen, extremer Luftfeuchtigkeit oder Nässe aussetzen.
•
Starke Erschütterungen vermeiden.
•
Messgerät nicht in Gegenwart von brennbaren Gasen, Dämpfen oder Lösungsmitteln einsetzen.
•
Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein.
•
Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-
Technikern der PCE Group durchgeführt werden.
•
Vor jedem Wechsel des Messbereiches die Messspitzen vom Messobjekt entfernen.
•
Vor jeder Messung sind Prüfleitungen und Messzange auf Beschädigungen zu prüfen.
Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um eine Beschädigung
•
der Bedienelemente zu vermeiden.
•
Keine technischen Veränderungen an dem Multimeter vornehmen.

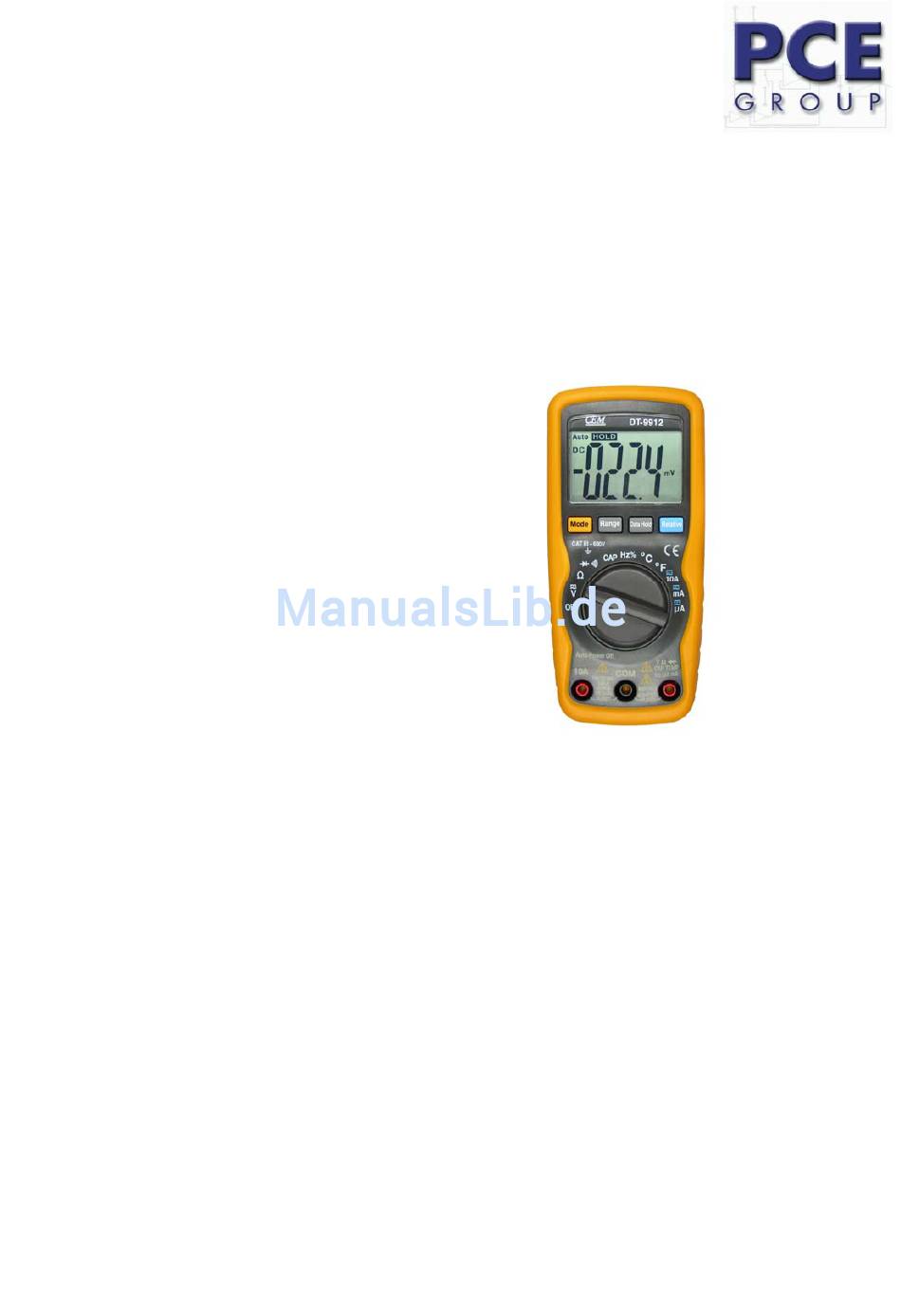

Bedienungsanleitung
Digitales - Multimeter DT-9912
Umgebungsfeuchtigkeit max.
Umgebungstemperaturbereich
= <70 % r.F.
= 0 ... +50 °C
Im Langel 4
D-59872 Meschede
Tel: 02903 976 99-0
Fax: 02903 976 99-29
info@warensortiment.de
www.warensortiment.de
