1. Unterbrechen Sie die Stromversorgung.
2. Stellen Sie sicher, dass sich der Bus-Hebel des einzubauenden Moduls in der
entriegelten Stellung (ganz rechts) befindet.

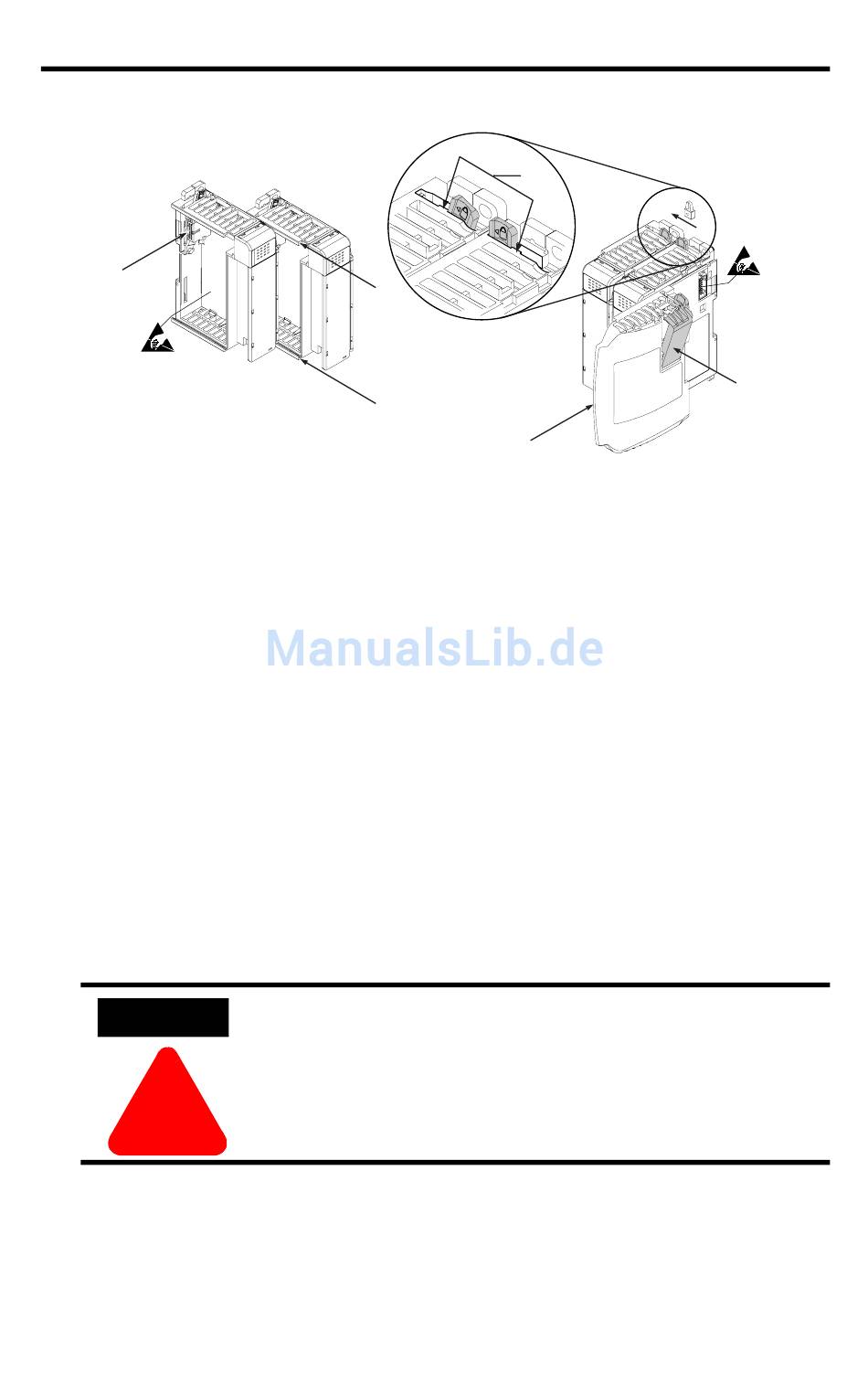

3. Verbinden Sie die Module an den oberen und unteren Führungsschienen (1)
miteinander (oder mit einer Steuerung).
4. Schieben Sie das Modul an den Führungsschienen zurück, bis die
Busverbinder (2) bündig aufeinander ausgerichtet sind.
5. Schieben Sie den Bus-Hebel etwas zurück, bis die Positionierlasche (3)
freigegeben ist. Benutzen Sie hierzu Ihre Finger oder einen kleinen
Schraubendreher.
6. Um die Kommunikation zwischen der Steuerung und dem Modul zu
ermöglichen, bewegen Sie den Bus-Hebel ganz nach links (4), bis er
einrastet. Stellen Sie sicher, dass er richtig verriegelt ist.
ACHTUNG
!
7. Befestigen Sie eine Abschlusskappe (5) am letzten Modul im System, indem
Sie, wie bereits oben beschrieben, die Führungsschienen verwenden.
1
1
Bei der Befestigung der E/A-Module ist es sehr wichtig,
dass die Busverbinder richtig miteinander verriegelt sind,
damit eine sichere elektrische Verbindung gewährleistet ist.
3
5
Publikation 1769-IN011B-DE-P - Juni 2000
-
