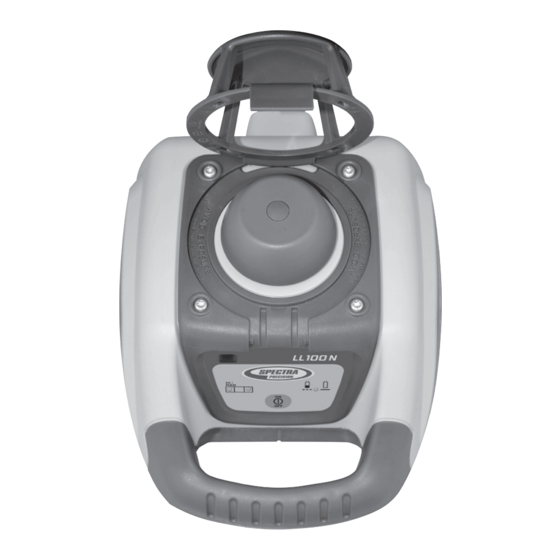

Spectra LL100N Bedienungsanleitung

Horizontallaser
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 9

Quicklinks

Diese Anleitung herunterladen
Trimble - Spectra Precision Division
Trimble Construction Division
5475 Kellenburger Road
5475 Kellenburger Road
Dayton, Ohio 45424-1099
Dayton, Ohio 45424 U.S.A.
U.S.A.
+1-937-245-5600 Phone
+1-937-245-5600 Phone
www.trimble.com
131131_00_LL100N_Umschlag.indd 1
Q103740_HV101_MC_1007.indd 1
www.trimble.com
© 2008, Trimble Navigation Limited. All rights reserved
© 2008, Trimble Navigation Limited. All rights reserved.
PN 94038 Rev. C (11/13)
PN Q103740 (01/08)
LL100N
User Guide
Bedienungsanleitung
Manuel de l´utilisateur
Guida per l´uso
Gúia del usuario
Gebruikershandleiding
Operatörshandbok
Betjeningsvejledning
Guia do Usuário
Bruksanvisning
Käyttäjän opas
Руководство пользователя
05.11.13 06:34
30/10/2007 8:10:48 a.m.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Spectra LL100N

Inhaltszusammenfassung für Spectra LL100N

  • Seite 2 94038 Rev. C (11/13) 131131_00_LL100N_Umschlag.indd 2 05.11.13 06:34...

  • Seite 9: Zu Ihrer Sicherheit

    Danke, dass Sie sich für einen Spectra Precision Laser aus der Trimble - Familie von präzisen Horizontallasern entschieden haben. Der LL100N ist ein einfach zu bedienendes, selbstnivellierendes Lasergerät, mit dem eine oder mehrere Personen genaue horizontale Messungen unter Verwendung eines Empfängers vornehmen können. INHALTSVERZEICHNIS ZU IHRER SICHERHEIT GERÄTEELEMENTE INBETRIEBNAHME Stromversorgung LASERAUFBAU Ein-/Ausschalten des Lasers Standby-Modus Manuell-Modus Einachsenneigungsbetrieb (Y-Achse) ARBEITSBEISPIELE Bestimmung der Gerätehöhe (HI) Einachsenneigungsbetrieb (Y- Achse) NIVELLIERGENAUIGKEIT Genauigkeitsüberprüfung (Y- und X-Achse)

  • Seite 10: Geräteelemente

    GERÄTEELEMENTE Ein-Aus-Taste Batterieanzeige Manuell-/Standby-Taste (an der Fernbedienung) Nivellieranzeige Manuell-/HI-Warnanzeige Pfeiltasten (Auf/Ab an der Fernbedienung) Pfeiltasten (Rechts/Links an der Fernbedienung) Infrarot-Empfänger Abnehmbarer Rotorschutz Achsausrichtungskerben Rotor Tragegriff Batteriedeckel 5/8“-11 Stativanschlüsse Gummifüße INBETRIEBNAHME STROMVERSORGUNG Batterien Einsetzen der Batterien Öffnen Sie das Batteriefach mit dem Daumennagel, einer Münze oder einem Schraubenzieher. Batterien/Akkus ins Batteriefach so einlegen, daß der Minuskontakt auf der großen Batteriespiralfeder liegt. Schließen und verriegeln Sie den Batteriefachdeckel.

  • Seite 11: Standby-Modus

    Standby-Modus Der Standby-Modus ist eine Energiesparfunktion, die die Batteriebetriebsdauer verlängert. Drücken und halten Sie die Manuelltaste der Fernbedienung für 3 Sekunden, um den Standby-Modus zu aktivieren. Hinweis: Wenn der Standby-Modus aktiviert ist, sind Laserstrahl, Rotor, Selbstnivelliersystem und LEDs abgeschaltet, der Höhenalarm bleibt jedoch aktiviert. Die Batterieanzeige-LED blinkt alle 4 Sekunden, um anzuzeigen, dass sich der Laser im Standby-Modus befindet und nicht abgeschaltet ist. Drücken und halten Sie die Manuelltaste der Fernbedienung für 3 Sekunden, um den Standby-Modus zu deaktivieren und die volle Betriebsfähigkeit des Lasers wiederherzustellen. Der Laserstrahl und alle anderen Funktionen sind wieder eingeschaltet.

  • Seite 12: Einachsenneigungsbetrieb (Y- Achse)

    Einachsenneigungsbetrieb (Y- Achse) 1. Bauen Sie den Laser über dem Referenzpunkt auf (A). 2. Schauen Sie über den Rotorkopf, um den Laser auf den ge- wünschten Richtungspflock in der selbstnivellierenden Achse auszurichten. Drehen Sie den Laser auf dem Stativ, bis dieser korrekt ausgerichtet ist. 3. Befestigen Sie einen Empfänger an einer Messlatte. Setzen Sie die Messlatte auf den Richtungspflock der selbstnivellierenden Achse, um die Höhe des Lasers zu überprüfen (B). Hinweis: Verwenden Sie diese Gerätehöhe als Referenz bei der Überprüfung der Laserausrichtung nach der Einstellung der Neigung in der anderen Achse.

  • Seite 13: Geräteschutz

    Meerheide 45 5521 DZ Eersel, NL GEWÄHRLEISTUNG Die Firma Trimble gewährt eine dreijährige Gewährleistung darauf, dass der Artikel LL100N in Bezug auf das Material und die handwerklich-technische Ausführung keinerlei Defekte aufweist. Während der ersten 12 Monate verpflichten sich die Firma Trimble bzw. ihre Vertragskundencenter dazu, einen defekten Artikel, nach eigenem Ermessen, entweder zu reparieren oder zu ersetzten, sofern die Reklamation innerhalb der Gewährleistungsdauer erfolgt ist. Ab dem 13. bis zum 36. Monat der Gewährleistungsdauer fällt bei...

  • Seite 14: Technische Daten

    Lagertemperatur: -20°C ... 70°C Stativanschlüsse: 5/8“ horizontal und vertikal Wasser- und staubgeschützt: IP54 Gewicht: 1,5 kg Niederspannungsanzeige: Batterieanzeige blinkt/leuchtet Niederspannungsabschaltung: Gerät schaltet vollständig aus 1) bei 21° Celsius 2) bei optimalen atmosphärischen Bedingungen 3) entlang der Achsen Konformitätserklärung Trimble Kaiserslautern GmbH erklären in alleiniger Verantwortung, daß das Produkt LL100N auf das sich diese Erklärung bezieht, mit den folgenden Normen übereinstimmt: EN 61000-6-3:2007 + A1:2010, EN 61000- 6-2:2005 and EN 60825-1:2007 gemäß den Bestimmungen der EMC-Richtlinie 2004/108/EC Geschäftsführer...
