MR TAPCON 230 Kurzanleitung

Spannungsregler
Vorschau ausblenden Andere Handbücher für TAPCON 230:

Werbung

Spannungsregler
TAPCON® 230
Kurzanleitung
4831166/00 DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MR TAPCON 230

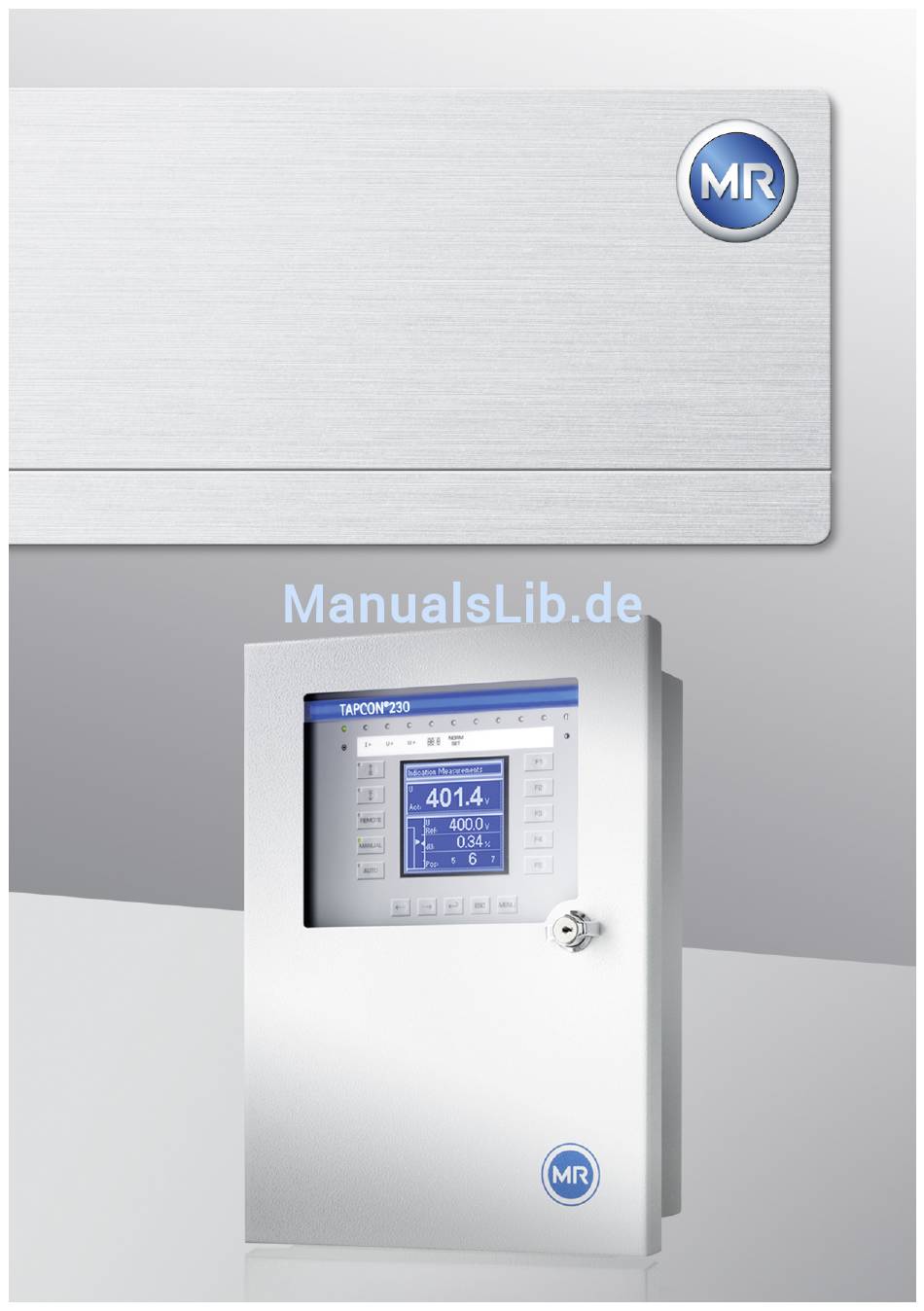

  • Seite 1 Spannungsregler TAPCON® 230 Kurzanleitung 4831166/00 DE...
  • Seite 2 © Alle Rechte bei Maschinenfabrik Reinhausen Weitergabe sowie Vervielfältigung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten. Nach Redaktionsschluss der vorliegenden Dokumentation können sich am Produkt Änderungen ergeben haben.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Einleitung................. 5 Hersteller................... 5 Vollständigkeit................5 Mitgeltende Dokumente............. 5 Aufbewahrungsort..............6 Sicherheit................. 7 Hardware.................. 8 Bedienelemente................. 8 Anzeigeelemente..............10 Funktionen und Einstellungen..........13 Sprache einstellen..............13 NORMset................. 14 Regelparameter............... 18 4.3.1 Sollwert 1...3 einstellen................18 4.3.2 Sollwert auswählen................19 4.3.3 Verzögerungszeit T1 einstellen..............
  • Seite 4 Inhaltsverzeichnis Parameterübersicht............... 25...
  • Seite 5: Einleitung

    1 Einleitung Einleitung Diese technische Unterlage enthält Beschreibungen, um das Produkt schnell in Betrieb zu nehmen. Sie dient nicht als vollständige Betriebsanleitung. Zielgruppe dieser technischen Unterlage ist ausschließ- lich speziell geschultes und autorisiertes Fachpersonal. Hersteller Hersteller des Produkts ist: Maschinenfabrik Reinhausen GmbH Falkensteinstraße 8 93059 Regensburg Tel.: (+49) 9 41/40 90-0...
  • Seite 6: Aufbewahrungsort

    1 Einleitung Beachten Sie außerdem die allgemein gültigen Gesetze, Normen und Richtlinien sowie die Vorschriften zur Unfall- verhütung und zum Umweltschutz des jeweiligen Ver- wenderlandes. Aufbewahrungsort Diese technische Unterlage sowie sämtliche mitgelten- den Dokumente müssen griffbereit und jederzeit zugäng- lich für den späteren Gebrauch aufbewahrt werden.
  • Seite 7: Sicherheit

    2 Sicherheit Sicherheit Diese technische Unterlage ersetzt nicht die Betriebsan- leitung des Spannungsreglers. Die Kurzanleitung enthält Informationen, um Ihnen eine schnelle Einführung in die Bedienung des Spannungsreglers zu gewähren. ▪ Für detaillierte Informationen über Bedienung und Sicherheit, lesen Sie bitte die Betriebsanleitung des Spannungsreglers aufmerksam durch.
  • Seite 8: Hardware

    3 Hardware Hardware Bedienelemente Das Gerät verfügt über 15 Drucktasten. Die nachfolgen- de Abbildung zeigt eine Übersicht aller Bedienelemen- tedes Geräts.
  • Seite 9 3 Hardware Abbildung 1: Bedienelemente Taste HÖHER: Im Handbetrieb Steuerbefehl zur Höher- schaltung an den Motorantrieb senden. Taste TIEFER: Im Handbetrieb Steuerbefehl zur Tiefer- schaltung an den Motorantrieb senden. Taste REMOTE: Betriebsart „Remote“ aktivieren/deakti- vieren. Wenn Sie diese Betriebsart deaktivieren, wird die Betriebsart „Local“...
  • Seite 10: Anzeigeelemente

    3 Hardware Taste WEITER: Messwertanzeige wechseln und zu den nachfolgenden Parametern wechseln. Taste ENTER: Auswahl bestätigen und veränderte Para- meter speichern. Taste ESC: Aktuelles Menü verlassen und die vorherige Menüebenen aufrufen. Taste MENU: Hauptmenü aufrufen. Funktionstasten F1…F5: Auf dem Bildschirm angezeigte Funktionen auswählen.
  • Seite 11 3 Hardware Abbildung 2: Anzeigeelemente 1 LED Betriebsanzeige, 9 LED 3 Funktion frei beleg- grün bar, gelb/grün 2 LED Überstromblockie- 10 LED 4 Funktion frei beleg- rung, rot bar, gelb/rot 3 LED Unterspannungsblo- 11 Grafisches Display ckierung, rot 4 LED Überspannungsblo- 12 LED Betriebsart Auto ak- ckierung, rot 5 LED Parallelbetrieb aktiv,...
  • Seite 12 3 Hardware 6 LED NORMset aktiv, grün 14 LED Betriebsart Remote aktiv 7 LED 1 Funktion frei beleg- 15 LED Tieferschaltung aktiv bar, gelb 8 LED 2 Funktion frei beleg- 16 LED Höherschaltung aktiv bar, gelb...
  • Seite 13: Funktionen Und Einstellungen

    4 Funktionen und Einstellungen Funktionen und Einstellungen In diesem Kapitel werden die wichtigen Funktionen und möglichen Einstellungen des Spannungsreglers in Kurz- fassung beschrieben. Für detaillierte Informationen lesen Sie die Betriebsanleitung des Spannungsreglers. Bevor Sie die Parametrierung durchführen, gehen Sie wie folgt vor: Gegebenenfalls gleichzeitig drücken, um die Tastensperre zu deaktivieren.
  • Seite 14: Normset

    4 Funktionen und Einstellungen > Konfiguration > Allgemeines. ð Sprache oder drücken, um die gewünschte Sprache auszuwählen. drücken. ð Die Sprache ist eingestellt. NORMset Der NORMset-Modus dient zur schnellen Inbetriebnahme der Spannungsregelung. Im NORMset-Modus werden die Parameter Bandbreite und Verzögerungszeit automa- tisch den Anforderungen des Netzes angepasst.
  • Seite 15 4 Funktionen und Einstellungen Wenn Sie NORMset aktivieren, ist eine manuelle Stu- fenschaltung notwendig. Dadurch bestimmt der Span- nungsregler die benötigte Bandbreite. Wird der Transformator abgeschaltet, ist erneut eine manuelle Stufenschaltung notwendig. Um den NORMset-Modus zu aktivieren/deaktivieren, ge- hen Sie wie folgt vor: >...
  • Seite 16 4 Funktionen und Einstellungen drücken, um den Wert zu erhöhen oder drü- cken, um den Wert zu senken. drücken. ð Die Primärspannung ist eingestellt. Sekundärspannung einstellen Mit diesem Parameter können Sie die Sekundärspan- nung des Spannungswandlers einstellen. Um die Sekundärspannung einzustellen, gehen Sie wie folgt vor: >...
  • Seite 17 4 Funktionen und Einstellungen In V Der Wert bezieht sich auf die Sekundärspannung des Spannungswandlers. In kV Der Wert bezieht sich auf die Primärspannung des Spannungswandlers. Tabelle 1: Einstellung des Sollwerts Die Einstellung in kV ist nur möglich, wenn Sie zuvor die Parameter für die Primärspannung und Sekundär- spannung eingegeben haben.
  • Seite 18: Regelparameter

    4 Funktionen und Einstellungen Regelparameter 4.3.1 Sollwert 1...3 einstellen Sie können bis zu 3 Spannungssollwerte einstellen. Der Sollwert 1 ist der Standardsollwert. Sollwert 2 und Soll- wert 3 werden aktiviert, wenn ein Dauersignal an den werkseitig vorbelegten Steuereingängen X4:17 oder X4:18 anliegt.
  • Seite 19: Sollwert Auswählen

    4 Funktionen und Einstellungen 4.3.2 Sollwert auswählen Sie können mit diesem Parameter den aktiven Sollwert 1, 2 oder 3 auswählen. Wenn Sie den Sollwert über entsprechend konfigurierte GPIs auswählen, wird die Einstellung dieses Parame- ters ignoriert. Weitere Informationen zur Konfiguration der GPIs finden Sie in der Betriebsanleitung.
  • Seite 20: Regelverhalten T1 Einstellen

    4 Funktionen und Einstellungen Um die Verzögerungszeit T1 einzustellen, gehen Sie wie folgt vor: > Parameter > Regelparameter > oft drücken, bis der gewünschte Parameter ange- zeigt wird. ð Verzögerungszeit T1. drücken, um eine Dezimalstelle zu markieren. ð Die gewünschte Stelle ist markiert und der Wert kann geändert werden.
  • Seite 21: Verzögerungszeit T2 Einstellen

    4 Funktionen und Einstellungen Integral Gerät reagiert abhängig von der Regelabweichung mit ei- ner variablen Verzögerungszeit. Je größer die Regelab- weichung (ΔU) bezogen auf die eingestellte Bandbreite (B) ist, desto kürzer ist die Verzögerungszeit. Um das Regelverhalten T1 einzustellen, gehen Sie wie folgt vor: >...
  • Seite 22 4 Funktionen und Einstellungen Um die Verzögerungszeit T2 einzustellen, gehen Sie wie folgt vor: > Parameter > Regelparameter > so oft drücken, bis der gewünschte Parameter angezeigt wird. ð Verzögerungszeit T2. drücken, um die Zeit zu erhöhen oder drü- cken, um die Zeit zu senken. drücken.
  • Seite 23: Informationen Zum Gerät

    4 Funktionen und Einstellungen Informationen zum Gerät Der Infobildschirm zeigt folgende Informationen an: Um den Infobildschirm anzeigen zu lassen, gehen Sie wie folgt vor: ► > Info. ð Info. Wenn Sie die Taste betätigen, erhalten Sie auch fol- gende Informationsanzeigen: ▪...
  • Seite 24 4 Funktionen und Einstellungen ▪ CI-Karteninformation ▪ IEC-61850-Karteninformation Nur für TAPCON® 230 pro und TAPCON® 230 expert. Nur für TAPCON® 230 expert mit CI-Karte. Nur für TAPCON® 230 expert mit IEC-61850-Karte.
  • Seite 25: Parameterübersicht

    5 Parameterübersicht Parameterübersicht In diesem Abschnitt finden Sie eine Übersicht zu den je- weiligen Menüs und Parametern. Je nach bestelltem Ge- rät variiert die Verfügbarkeit einiger Parameter. Parameter Einstellbereich Werkseinstel- Aktuelle Einstel- lung lung Normset Normset Aktivierung Ein ,Aus Sollwert 1 49...140 V 100 V Primärspannung...
  • Seite 26 5 Parameterübersicht Parameter Einstellbereich Werkseinstel- Aktuelle Einstel- lung lung Regelparameter > Grenzwerte Unterspannung U< 60...100 % 90 % Verzögerung U< 0...20 s 10,0 s Blockierung Untersp. Ein, Aus U< U< Unter 30 V Ein, Aus Überspannung U> [%] 100...140 % 110 % Blockierung Übersp.
  • Seite 27 5 Parameterübersicht Parameter Einstellbereich Werkseinstel- Aktuelle Einstel- lung lung Leitungskompensation -25...25 V 0,0 V Z-Kompensation 0...15 % 0,0 % Z-Komp. Grenzwert 0...15 % 0,0 % Konfiguration > Wandlerdaten Primärspannung 0...9999 kV 0 kV Sekundärspannung 57...123 V 100,0 V Primärstrom 0...10000 A Stromwandler An- Unbekannt;...
  • Seite 28 5 Parameterübersicht Parameter Einstellbereich Werkseinstel- Aktuelle Einstel- lung lung Schaltungszähler 0...99999999 Display Verdunkelung Ein, Aus Tastensperre Ein, Aus Funktionsüberwa- Ein, Aus chung Verzögerung Funkti- 0...120 Min 15 Min onsüberwachung Motorlaufzeit 0...30 s 0,0 s Hand / Automatik Manual, Auto Manual Local / Remote Lokal, Remote Lokal...
  • Seite 29 5 Parameterübersicht Parameter Einstellbereich Werkseinstel- Aktuelle Einstel- lung lung Kreisblindstrom Emp- 0...100 % 0,0 % findlichkeit Kreisblindstrom Blo- 0,5...40 % 20,0 % ckierung Master/Follower Blockierung, Aus Blockierung Stromblockierung Verzögerung Parallel- 1...999 s 10 s fehler Follower Stufenrich- Standard, Ge- Standard tung dreht Max.
  • Seite 30 5 Parameterübersicht Parameter Einstellbereich Werkseinstel- Aktuelle Einstel- lung lung GPO 1 – X4:9 GPO 2 – X4:12 GPO 3 – X5:9 ParStatus GPO 4 – X5:12 ParFehler GPO 5 – X5:18 Unterspg. GPO 6 – X5:21 Überspg. GPO 7 – X5:24 Überstrom Konfiguration >...
  • Seite 31 5 Parameterübersicht Parameter Einstellbereich Werkseinstel- Aktuelle Einstel- lung lung Unterste Stufenstel- -40...40 lung Oberste Stufenstel- -40...40 lung Stufenblockierung un- -128...128 Stufenblockierung -128...128 oben Blockierverhalten Stu- Aus; Richtungs- fengrenzen abhängig; Rich- tungsunabhängig Konfiguration > Sollwertferneinstellung Sollwertferneinstellung Aus; 0/4..20 mA; Potireihe Analogwert Sollwert 0...100 % 0,0 5 Analogwert Sollwert...
  • Seite 32 5 Parameterübersicht Parameter Einstellbereich Werkseinstel- Aktuelle Einstel- lung lung Kommunikationsan- RS232; RS485; RS232 schluss Ethernet; LWL Baudrate Kommunika- 9,6 kBaud; 9,6 kBaud tion 19,2 kBaud; 38,4 kBaud; 57,6 kBaud Netzwerkadresse 0.0.0.0...255.255. 0.0.0.0 255.255 TCP Port 0...32767 1234 LWL Licht AN/AUS Ein, Aus Eigene SCADA Adres- 0...9999...
  • Seite 33 5 Parameterübersicht Parameter Einstellbereich Werkseinstel- Aktuelle Einstel- lung lung Netzwerkmaske 0.0.0.0...255.255. 0.0.0.0 255.255 Zeitserveradresse 1 0.0.0.0...255.255. 0.0.0.0 255.255 Zeitserveradresse 2 0.0.0.0...255.255. 0.0.0.0 255.255 Gateway 0.0.0.0...255.255. 0.0.0.0 255.255 IED-Name Übertragungsmedium 100Base-TX; 100Base-TX 100Base-FX Tabelle 2: Parameterübersicht Nur für TAPCON® 230 pro und TAPCON® 230 expert. Nur für TAPCON®...
  • Seite 36 Maschinenfabrik Reinhausen GmbH +49 (0)941 4090-0 Falkensteinstrasse 8 +49(0)941 4090-7001 93059 Regensburg sales@reinhausen.com www.reinhausen.com 4831166/00 DE ▪ 02/16 ▪...
