14

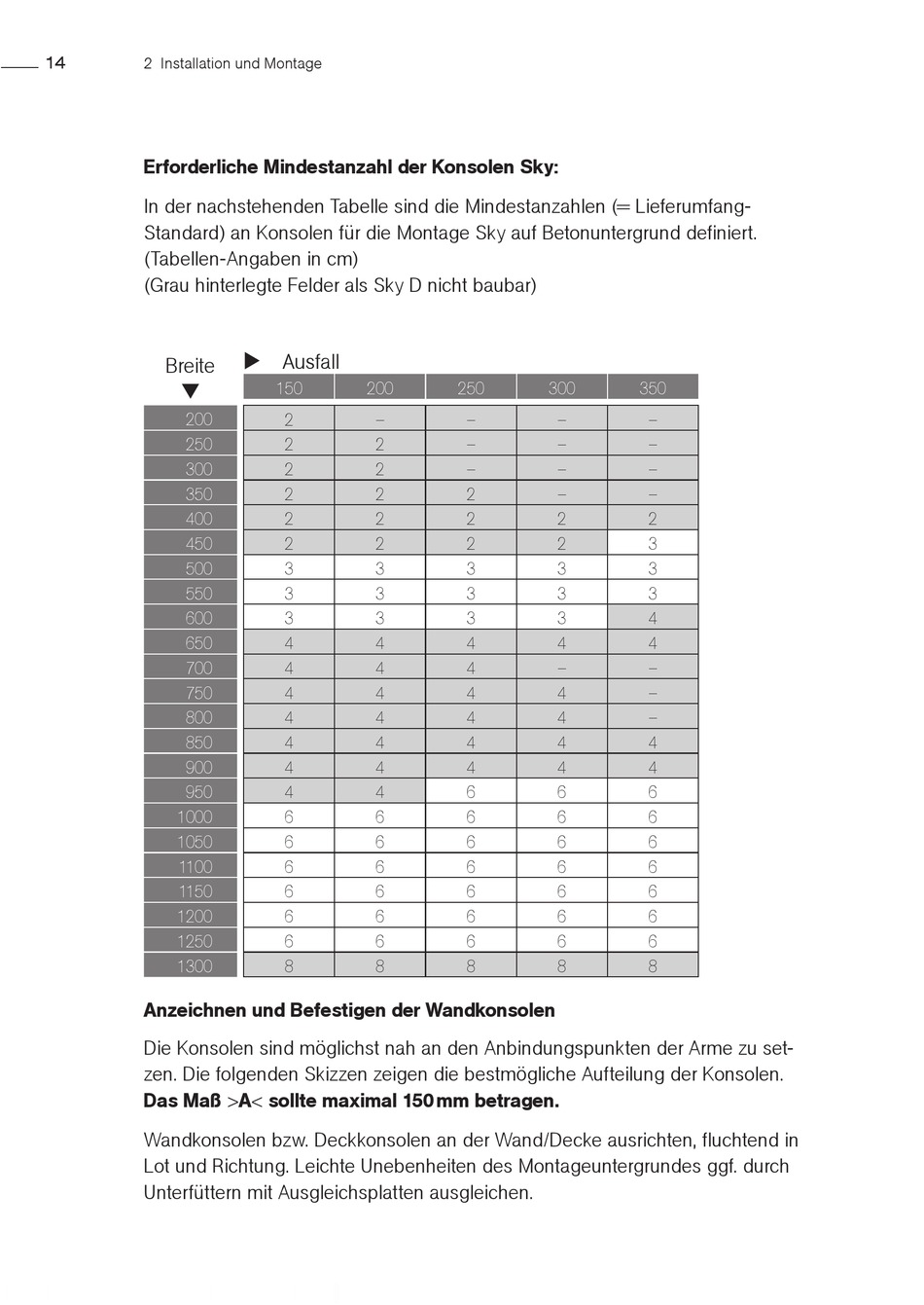

2 Installation und Montage
Erforderliche Mindestanzahl der Konsolen Sky:
In der nachstehenden Tabelle sind die Mindest anzahlen (= Liefer umfang-
Standard) an Konsolen für die Montage Sky auf Betonuntergrund definiert.
(Tabellen-Angaben in cm)
(Grau hinterlegte Felder als Sky D nicht baubar)
Breite
q
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1050
1100
1150
1200
1250
1300
Anzeichnen und Befestigen der Wand konsolen
Die Konsolen sind möglichst nah an den Anbindungspunkten der Arme zu set-
zen. Die folgenden Skizzen zeigen die bestmögliche Aufteilung der Konsolen.
Das Maß >A< sollte maximal 150 mm betragen.
Wandkonsolen bzw. Deckkonsolen an der Wand/Decke ausrichten, fluchtend in
Lot und Richtung. Leichte Unebenheiten des Montage untergrundes ggf. durch
Unterfüttern mit Aus gleichsplatten ausgleichen.
Ausfall
150
200
2
–
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
6
6
6
6
6
6
6
6
6
6
6
6
8
8
250
300
–
–
–
–
–
–
2
–
2
2
2
2
3
3
3
3
3
3
4
4
4
–
4
4
4
4
4
4
4
4
6
6
6
6
6
6
6
6
6
6
6
6
6
6
8
8
350
–
–
–
–
2
3
3
3
4
4
–
–
–
4
4
6
6
6
6
6
6
6
8
