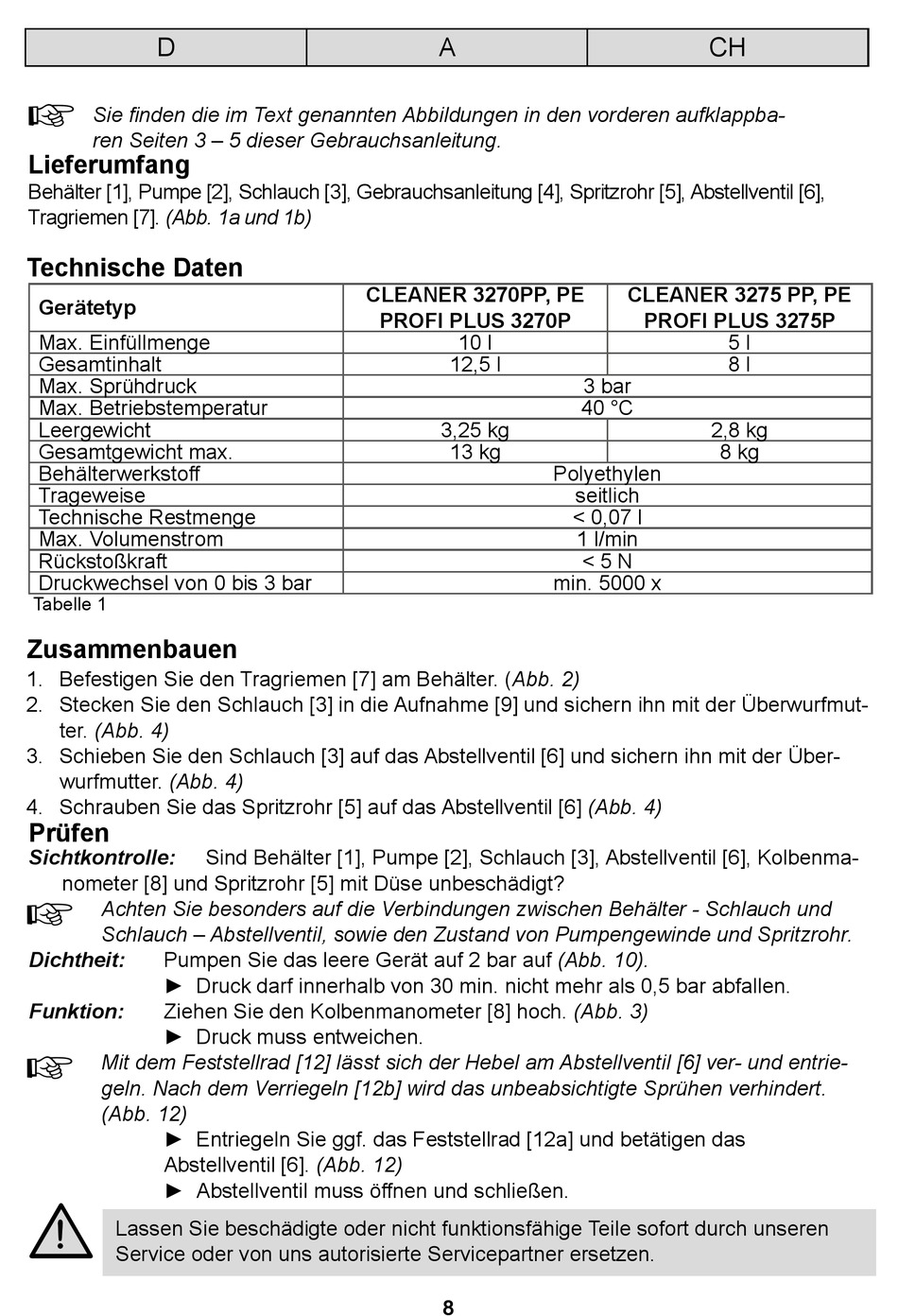

D
+
Sie finden die im Text genannten Abbildungen in den vorderen aufklappba-
ren Seiten 3 – 5 dieser Gebrauchsanleitung.

Lieferumfang

Behälter [1], Pumpe [2], Schlauch [3], Gebrauchsanleitung [4], Spritzrohr [5], Abstellventil [6],
Tragriemen [7]. (Abb. 1a und 1b)

Technische Daten

Gerätetyp
Max. Einfüllmenge
Gesamtinhalt
Max. Sprühdruck
Max. Betriebstemperatur
Leergewicht
Gesamtgewicht max.
Behälterwerkstoff
Trageweise
Technische Restmenge
Max. Volumenstrom
Rückstoßkraft
Druckwechsel von 0 bis 3 bar
Tabelle 1

Zusammenbauen

1. Befestigen Sie den Tragriemen [7] am Behälter. (Abb. 2)
2. Stecken Sie den Schlauch [3] in die Aufnahme [9] und sichern ihn mit der Überwurfmut-
ter. (Abb. 4)
3. Schieben Sie den Schlauch [3] auf das Abstellventil [6] und sichern ihn mit der Über-
wurfmutter. (Abb. 4)
4. Schrauben Sie das Spritzrohr [5] auf das Abstellventil [6] (Abb. 4)
Prüfen
Sichtkontrolle:
nometer [8] und Spritzrohr [5] mit Düse unbeschädigt?
+
Achten Sie besonders auf die Verbindungen zwischen Behälter - Schlauch und
Schlauch – Abstellventil, sowie den Zustand von Pumpengewinde und Spritzrohr.
Dichtheit: Pumpen Sie das leere Gerät auf 2 bar auf (Abb. 10).
► Druck darf innerhalb von 30 min. nicht mehr als 0,5 bar abfallen.
Funktion: Ziehen Sie den Kolbenmanometer [8] hoch. (Abb. 3)
► Druck muss entweichen.
+
Mit dem Feststellrad [12] lässt sich der Hebel am Abstellventil [6] ver- und entrie-
geln. Nach dem Verriegeln [12b] wird das unbeabsichtigte Sprühen verhindert.
(Abb. 12)
► Entriegeln Sie ggf. das Feststellrad [12a] und betätigen das
Abstellventil [6]. (Abb. 12)
► Abstellventil muss öffnen und schließen.
Lassen Sie beschädigte oder nicht funktionsfähige Teile sofort durch unseren
Service oder von uns autorisierte Servicepartner ersetzen.
CLEANER 3270PP, PE
Sind Behälter [1], Pumpe [2], Schlauch [3], Abstellventil [6], Kolbenma-
A
PROFI PLUS 3270P
10 l
12,5 l
3,25 kg
13 kg
8
CH
CLEANER 3275 PP, PE
PROFI PLUS 3275P
3 bar
40 °C
2,8 kg
8 kg
Polyethylen
seitlich
< 0,07 l
1 l/min
< 5 N
min. 5000 x
5 l
8 l
