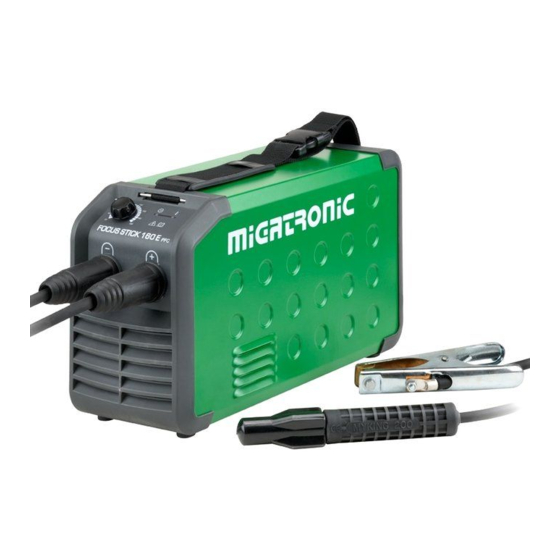

Migatronic FOCUS STICK 160 E PFC Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Migatronic Anleitungen
  4. Schweißgeräte
  5. FOCUS STICK 160 E PFC
  6. Betriebsanleitung

Migatronic FOCUS STICK 160 E PFC Betriebsanleitung

Valid from 2017 week 20
Vorschau anzeigen Andere Handbücher für FOCUS STICK 160 E PFC:
1
2
Inhalt
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

  • DEUTSCH, seite 17

Quicklinks

Diese Anleitung herunterladen
FOCUS STICK 160 E PFC
Brugsvejledning
Instruction manual
Betriebsanleitung
Manuel d'instruction
Bruksanvisning
Manuale d'istruzione
Gebruikershandleiding
Käyttöohje
Gépkönyv
Manual de instruções
Instrukcja obsługi
Руководство по эксплуатации
Návod k obsluze
Valid from 2017 week 20
50113137 M
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Migatronic FOCUS STICK 160 E PFC

Inhaltszusammenfassung für Migatronic FOCUS STICK 160 E PFC

  • Seite 1 FOCUS STICK 160 E PFC Brugsvejledning Instruction manual Betriebsanleitung Manuel d’instruction Bruksanvisning Manuale d'istruzione Gebruikershandleiding Käyttöohje Gépkönyv Manual de instruções Instrukcja obsługi Руководство по эксплуатации Návod k obsluze Valid from 2017 week 20 50113137 M...

  • Seite 3: Inhaltsverzeichnis

    DK – INDHOLDSFORTEGNELSE : Advarsel / Elektromagnetisk støjudstråling ................5 Generel beskrivelse ......................6 Ibrugtagning ........................7 - 8 Betjeningsvejledning ......................8 Fejlsøgning / Tekniske data / Vedligeholdelse ..............9 Kredsløbsdiagram ......................89 GB – CONTENTS : Warning / Electromagnetic disturbances ................11 General description......................

  • Seite 17: Elektromagnetische Störungen

    DEUTSCH WARNUNG Durch unsachgemäße Anwendung kann Lichtbogenschweißen und -schneiden sowohl für den Benutzer als auch für die Umgebungen gefährlich werden. Deshalb dürfen die Geräte nur unter Einhaltung aller relevanten Sicherheitsvorschriften betrieben werden. Bitte insbesondere folgendes beachten: Elektrizität - Das Schweißgerät vorschriftsmäßig installieren. Die Maschine muß durch dem Netzkabel geerdet werden. - Korrekte Wartung des Schweißgeräts durchführen.

  • Seite 18: Allgemeine Beschreibung

    Schweißnaht mit hoher Qualität. Statische Charakteristik Die statische Charakteristik der Maschine ergibt eine Leistung bis zu 160 A bei 26 V. Static Characteristic 80,0 70,0 60,0 50,0 FOCUS STICK 160 E PFC 40,0 Load line 30,0 20,0 10,0 I [A]...

  • Seite 19: Netzanschluß

    Personen gehalten oder getragen werden. ausgelegt sind. Für Schäden, die durch unter- dimensionierte Schweißkabel und Brenner entstanden Plazierung sind, übernimmt MIGATRONIC keine Gewährleistung. Der tiefe Schwerpunkt gewährleistet einen sicheren Stand. Bei der Inbetriebnahme des Generatorbetrieb Gerätes ist jedoch darauf zu achten, daß beim Diese Schweißmaschine kann auf alle Versorgungen...

  • Seite 20: Bedienung / Fehlersuche

    BEDIENUNG FEHLERSUCHE Eine Reparatur darf nur vom Migatronic - Personal durchgeführt werden. Fehlersymptom: Die Maschine funktioniert nicht: Kein Netzanschluß, oder die Netzsicherung ist defekt. Netzanschluß und Sicherung prüfen. Sicherstellen, daß die Schweißkabel in den Steckern fest sitzen und verriegelt sind.

  • Seite 21: Technische Daten / Wartung

    TECHNISCHE DATEN WARTUNG Der FOCUS STICK 160E PFC ist im großen und FOCUS STICK ganzen wartungsfrei. Eine besonders staubige, 160E PFC feuchte oder aggressive Umgebung kann jedoch für Netzspannung 1x230 V -40/+10% die Schweißanlage eine besonders schwere Hauptsicherung 16 A Belastung darstellen.

  • Seite 22: Garantiebedingungen

    GARANTIEBEDINGUNGEN Migatronic (im Folgenden als “der Lieferant” bezeichnet) führt während des gesamten Produktionsprozesses eine ständige Qualitätskontrolle sowie im Rahmen der Qualitätssicherung eine abschließende Funktionsprüfung der komplett montierten Schweißmaschinen durch. Der Lieferant leistet gemäß den nachfolgenden Bedingungen eine Garantie auf Behebung von Defekten an Schweißmaschinen, wenn innerhalb der Garantiezeit...
  • Seite 83 Reservedelsliste Spare parts list Ersatzteilliste Liste des pièces de rechange FOCUS STICK 160 E PFC...
  • Seite 85 FOCUS STICK 160 E PFC Pos. Varebetegnelse Description of goods Warenbezeichnung Désignation des pièces 82046039 PFC kontrolprint, MK1 PFC control PCB, MK1 PFC Kontrollplatine, MK1 Carte de circuit imprimé de contrôle PFC, MK1 82046101 PFC kontrolprint, MK2 PFC control PCB, MK2 PFC Kontrollplatine, MK2 Carte de circuit imprimé...
  • Seite 86 FOCUS STICK 160 E PFC Svejsemaskinen blev introduceret 01-05-2011. The welding machine was launched 01-05-2011. Die Schweißmaschine wurde 01-05-2011 auf den Markt eingeführt Powersupply Powersupply 82046001 82046013 LED1 LED1 Power Power LED1 LED1 LED2 LED2 Main Main relay relay PFC modul...
  • Seite 87 FOCUS STICK 160 E PFC Svejsemaskinen blev introduceret 01-08-2011. The welding machine was launched 01-08-2011. Die Schweißmaschine wurde 01-08-2011 auf den Markt eingeführt Powersupply Powersupply 82046001 82046013 LED1 LED1 Power Power LED1 LED1 Main Main relay relay PFC modul PFC modul...
  • Seite 88 FOCUS STICK 160 E PFC Svejsemaskinen blev introduceret 01-08-2012. The welding machine was launched 01-08-2012. Die Schweißmaschine wurde 01-08-2012 auf den Markt eingeführt Powersupply Powersupply 82046001 82046013 LED1 LED1 LED1 LED1 LED1 LED1 Main Main relay relay PFC modul PFC modul...
