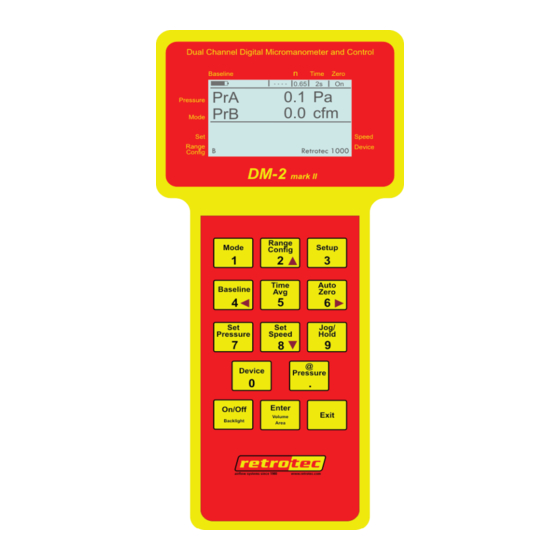

DM-2 mark II Digitalmanometer
Das DM-2 besitzt zwei von einander unabhängige Differen-
zdruck-Fühler (Programm A und B) und eine automatische
Steuereinheit, die in allen Retrotec-Gebläsen eingebaut ist.
Programm A zeigt immer die Druckdifferenz zwischen
dem blauen „Input A(+)" und dem roten „Ref A(-)". Die
Anzeige „PrA" bezieht sich auf den Druck von Programm A.
Programm B zeigt die Druckdifferenz zwischen „Input
B(+)" und „Ref B(-)". Der gemessene Druck wird in einen
Volumenstrom oder andere Einheiten umgewandelt, wenn
ein Messgerät oder eine Einstellung ausgewählt wurden.
Lesen Sie zum Aktivieren der Messgeräte und Einstellungen
weiter auf Seite 4.
Im Lieferumfang des DM-2-Digitalmanometers ist en-
thalten:
1 ― DM-2 Digitalmanometer
4 ― Wiederaufladbare AA NiMH-Batterien
1 ― AC-Netzadapter
1 ― aufklappbare Aufbewahrungstasche
1 ― Datenkabel zum Anschluss an den Computer
(Mini-USB auf USB)
1 ― Farbige Schläuche und Anschlüsse
1 ― Ethernet-Kabel zum Anschluss ans Messgerät
Über Neuerungen können Sie sich auf unserer
Website www.retrotec.com informieren.
www.retrotec.com
QG100-Ge
Kurzbeschreibung
Befolgen Sie die Schritte 1-15, um sich mit den grundlegenden
Funktionen Ihres Digitalmanometers vertraut zu machen.
Support:(604)732-0142
Seite 1 von 4
Kapitel 1:
Batterien
● Es werden 4 wiederaufladbare AA NiMH-Batterien
mitgeliefert.
● Um die Batterien einzusetzen, öffnen Sie das untere
Batteriefach auf der Rückseite des DM-2
Manometers.
● Laden Sie die Batterien vor der ersten Verwendung
vollständig auf. Lassen Sie die Batterien nicht länger
als notwendig laden.
● Drücken Sie [On/Off] und die unten dargestellte
Retrotec-Anzeige erscheint.
Hinweise: De Ladevorgang beginnt erst, wenn das
DM-2 eingeschaltet ist.
● Die Batterien sind aufgeladen, wenn die
Ladeanzeige vollständig schwarz ist.
● Es können auch nicht-wiederaufladbare Batterien
verwendet werden. Um Ihr DM-2 vor Schäden zu
schützen, drücken Sie [Setup], scrollen Sie zu
„Battery Type" und wählen Sie „Rechargeable"
oder „Not Rechargeable". Drücken Sie [Exit], um die
Einstellung zu speichern.
Hinweis: Wenn „Not Rechargeable" eingestellt ist,
wird kein Ladevorgang gestartet.
Warnung:
Nicht-wiederaufladbare Batterien können
explodieren, wenn Sie versuchen, sie zu laden. Laden Sie
nur wiederaufladbare NiMH-Batterien.
Sales: (855)738-7683
Made in Everson, WA USA
rev-2012-04-30
