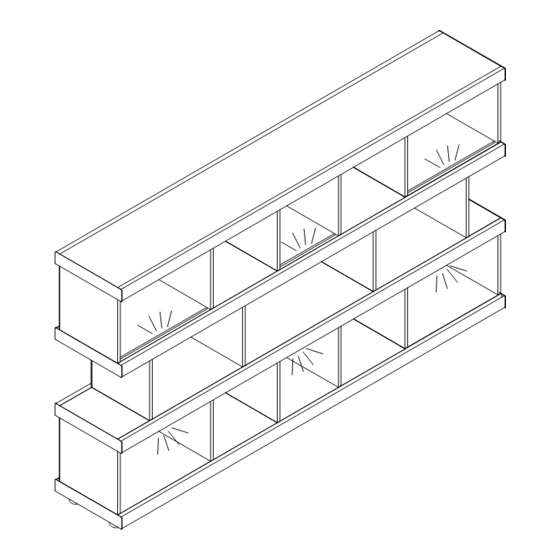

- Seite 1 Montageanleitung Assembly instruction Notice de montage Montagehandleiding PURION 1246319...
-
Seite 2: Inhaltsverzeichnis
MONTAGEANLEITUNG PURION ASSEMBLY INSTRUCTION NOTICE DE MONTAGE MONTAGEHANDLEIDING INHALT · CONTENTS · TABLE DES MATIERES · INHOUD Beleuchtung Übersicht Einzelteile · · · Summary of components · Vue d‘ensemble Lamps Eclairage Verlichting Overzicht onderdelen Anschluß elektronisches Vorschaltgerät · Connecting electronic preliminary transformer · Raccordement du boîtier électronique intermédiaire Aansluiting elektronische transformator Anschluß... -
Seite 3: Beleuchtung
Le montage doit uniquement être effectué par de main d´oevre spécialisée Montage uitsluitend door vakkundig personeel Achtung! Lesen Sie zuerst die Montageanleitung für die Beleuchtung! Beginnen Sie erst dann mit der Montage des PURION Möbels! Caution! First read the assembly instructions for the lamps! Then begin assembling the PURION unit! Attention! Veuillez lire en premier la notice de montage pour l‘éclairage! - Seite 4 MONTAGEANLEITUNG PURION BELEUCHTUNG ANSCHLUSS EVG LAMPS - CONNECTING EPT ECLAIRAGE - RACCORDEMENT BOITIER INTERMEDIAIRE VERLICHTING - AANSLUITING TRANSFORMATOR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Achten Sie darauf, dass das Möbel in Endposition montiert werden muss! Please note that the unit must be assembled in its end position! Faire attention, le meuble doit être monté...
- Seite 5 MONTAGEANLEITUNG PURION BELEUCHTUNG ANSCHLUSS EVG / EMPFÄNGER FUNKFERNBEDIENUNG LAMPS - CONNECTING EPT / RECEIVER OF REMOTE CONTROL UNIT ECLAIRAGE - RACCORDEMENT BOITIER INTERMEDIAIRE / RECEPTEUR DE LA TELECOMMANDE VERLICHTING - AANSLUITING TRANSFORMATOR / ONTVANGER AFSTANDSBEDIENING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE 4-Kanal-Funkfernbedienung (Empfängergerät)
- Seite 6 MONTAGEANLEITUNG PURION BELEUCHTUNG ANSCHLUSS EMPFÄNGER FUNKFERNBEDIENUNG LAMPS - CONNECTING RECEIVER OF REMOTE CONTROL UNIT ECLAIRAGE - RACCORDEMENT DU RECEPTEUR DE LA TELECOMMANDE VERLICHTING - AANSLUITING ONTVANGER AFSTANDSBEDIENING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Max. 20 Lampen je Ausgang des Empfängers der Funkfern- bedienung anschließen!
- Seite 7 MONTAGEANLEITUNG PURION BELEUCHTUNG ANLERNEN DER FUNKFERNBEDIENUNG LAMPS - TRAINING THE REMOTE CONTROL UNIT ECLAIRAGE - APPRENTISSAGE DE LA TELECOMMANDE VERLICHTING - INSTALLEREN VAN DE AFSTANDSBEDIENING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Bitte beachten Sie auch die der Funkfernbe- dienung beliegende Beschreibung!
- Seite 8 MONTAGEANLEITUNG PURION BELEUCHTUNG VERKABELUNG LAMPS - CABLE CONNECTIONS ECLAIRAGE - CABLAGE VERLICHTING - BEKABELING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Raumteilerversion: Verdeckte Kabelführung in der Baukastenrückwand! Room divider version: Hidden cables in rear wall of unit! Version séparation de pièces: Câble caché...
- Seite 9 MONTAGEANLEITUNG PURION BELEUCHTUNG ANSCHLUSS BELEUCHTUNG LAMPS - CONNECTING LAMPS ECLAIRAGE - RACCORDEMENT ECLAIRAGE VERLICHTING - AANSLUITING VERLICHTING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SEITE 9...
- Seite 10 MONTAGEANLEITUNG PURION BELEUCHTUNG ANSCHLUSSPLATINEN LAMPS - CONNECTING PLATINA ECLAIRAGE - PLATINE DE RACCORDEMENT VERLICHTING - AANSLUITING-/VERBINDINGSPLAAT MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Vormontierte Anschlußplatine Prefitted connecting platina Platine de raccordement pré-montée Voorgmonteerde aansluiting-/ verbindingsplaat Vormontierte Anschlußplatine Prefitted connecting platina Platine de raccordement pré-montée...
- Seite 11 MONTAGEANLEITUNG PURION BELEUCHTUNG VERKABELUNG LAMPS - CABLE CONNECTIONS ECLAIRAGE - CABLAGE VERLICHTING - BEKABELING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SEITE 11...
- Seite 12 MONTAGEANLEITUNG PURION BELEUCHTUNG VERKABELUNG LAMPS - CABLE CONNECTIONS ECLAIRAGE - CABLAGE VERLICHTING - BEKABELING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SEITE 12...
- Seite 13 MONTAGEANLEITUNG PURION BELEUCHTUNG ANSCHLUSS BELEUCHTUNG LAMPS - CONNECTING LAMPS ECLAIRAGE - RACCORDEMENT ECLAIRAGE VERLICHTING - AANSLUITING VERLICHTING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Die angeschlossenen Leuchten einer Plateauebene müssen vor Montage der nächsten Ebene auf ihre Funktion hin überprüft werden!
- Seite 14 MONTAGEANLEITUNG PURION BELEUCHTUNG ANSCHLUSS BELEUCHTUNG LAMPS - CONNECTING LAMPS ECLAIRAGE - RACCORDEMENT ECLAIRAGE VERLICHTING - AANSLUITING VERLICHTING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE 14.1 14.2 SEITE 14...
- Seite 15 MONTAGEANLEITUNG PURION BELEUCHTUNG ANSCHLUSS BELEUCHTUNG LAMPS - CONNECTING LAMPS ECLAIRAGE - RACCORDEMENT ECLAIRAGE VERLICHTING - AANSLUITING VERLICHTING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE 14.3 SEITE 1...
- Seite 16 MONTAGEANLEITUNG PURION BELEUCHTUNG ANSCHLUSS BELEUCHTUNG LAMPS - CONNECTING LAMPS ECLAIRAGE - RACCORDEMENT ECLAIRAGE VERLICHTING - AANSLUITING VERLICHTING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Die angeschlossenen Leuchten einer Plateauebene müssen vor Montage der nächsten Ebene auf ihre Funktion hin überprüft werden!
- Seite 17 MONTAGEANLEITUNG PURION BELEUCHTUNG ZUORDNUNG DER SCHALTKANÄLE ZUR FUNKFERNBEDIENUNG LAMPS - ALLOCATING CIRCUIT CHANNELS TO REMOTE CONTROL UNIT ECLAIRAGE - SELECTION DES CANAUX POUR LA TELECOMMANDE VERLICHTING - FREQUENTIES VASTLEGGEN IN DE AFSTANDSBEDIENING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Jede Leuchte kann seperat einem der 4 Schaltkanäle...
- Seite 18 MONTAGEANLEITUNG PURION BELEUCHTUNG LEUCHTMITTELWECHSEL LAMPS - EXCHANGING TUBE ECLAIRAGE - ECHANGE DU TUBE VERLICHTING - VERVANGEN VAN EEN LAMP MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SEITE 1...
-
Seite 19: Unterteil
MONTAGEANLEITUNG PURION UNTERTEIL LOWER SECTION MEUBLE INFERIEUR ONDERKAST MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Montage darf nur durch fachkundiges Personal erfolgen 2x Beschlagbeutel 1643 Fitting has to be done by qualified personnel Accessories bag 1643 Le montage doit uniquement être effectué... - Seite 20 MONTAGEANLEITUNG PURION UNTERTEIL SCHUBKASTENDEMONTAGE LOWER SECTION - DISASSEMBLING DRAWER MEUBLE INFERIEUR - DEMONTAGE DES TIROIRS ONDERKAST - LADE DEMONTEREN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE a1-3 Aushängen des Schubkastens Aushängen des Schubkastens Detaching the drawer Detaching the drawer Dépose du tiroir Dépose du tiroir...
- Seite 21 MONTAGEANLEITUNG PURION UNTERTEIL ÜBERSICHT RAUMTEILER LOWER SECTION - OVERVIEW ROOM DIVIDER MEUBLE INFERIEUR - VUE D‘ENSEMBLE DE LA SEPARATION DE PIECES ONDERKAST - OVERZICHT RUIMTEVERDELER MONTAGE · ASSEMBLY · MONTAGE · MONTAGE EVG für Schublade mit Push-to-open mit motorischer Unterstützung...
- Seite 22 MONTAGEANLEITUNG PURION UNTERTEIL ÜBERSICHT WANDVERSION LOWER SECTION - OVERVIEW WALL VERSION MEUBLE INFERIEUR - VUE D‘ENSEMBLE DE LA VERSION MURALE ONDERKAST - OVERZICHT WANDVERSIE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE EVG für Schublade mit Push-to-open mit motorischer Unterstützung EPT for drawer with motor-driven push-to- open device Boîtier intermédiaire pour tiroir équipé...
- Seite 23 MONTAGEANLEITUNG PURION UNTERTEIL ANSCHLUSS EVG FÜR SCHUBLADE MIT MOTOR. UNTERSTÜZUNG LOWER SECTION - CONNECTING EPT FOR DRAWER WITH MOTOR-DRIVEN DEVICE MEUBLE INFERIEUR - RACCORDEMENT BOITIER INTERMEDIAIRE POUR TIROIR EQUIPE AVEC MOTEUR ONDERKAST - AANSLUITING TRANSFORMATOR VOOR LADE MET MOTORISCHE ONDERSTEUNING MONTAGE ·...
- Seite 24 MONTAGEANLEITUNG PURION UNTERTEIL ANSCHLUSS 2. UNTERTEIL LOWER SECTION - CONNECTING 2ND LOWER SECTION MEUBLE INFERIEUR - RACCORDEMENT DU 2EME MEUBLE INFERIEUR ONDERKAST - AANSLUITING TWEEDE ONDERKAST MONTAGE · ASSEMBLY · MONTAGE · MONTAGE stramm ziehen pull tight bien tendre strak trekken...
- Seite 25 MONTAGEANLEITUNG PURION UNTERTEIL ANSCHLUSS ≥ 3. UNTERTEIL LOWER SECTION - CONNECTING 3RD LOWER SECTION ≥ MEUBLE INFERIEUR - RACCORDEMENT DU 3EME MEUBLE INFERIEUR ≥ ONDERKAST - AANSLUITING 3E ONDERKAST ≥ MONTAGE · ASSEMBLY · MONTAGE · MONTAGE stramm ziehen pull tight...
- Seite 26 MONTAGEANLEITUNG PURION UNTERTEIL MONTAGE / ANSCHLUSS EVG FÜR BELEUCHTUNG LOWER SECTION - ASSEMBLY / CONNECTING EPT FOR LAMPS MEUBLE INFERIEUR - MONTAGE / RACCORDEMENT BOITIER INTERMEDIAIRE POUR ECLAIRAGE ONDERKAST - MONTAGE / AANSLUITING TRANSFORMATOR VOOR VERLICHTING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Anschluß...
- Seite 27 MONTAGEANLEITUNG PURION UNTERTEIL HÖHENAUSRICHTUNG LOWER SECTION - HEIGHT ADJUSTMENT MEUBLE INFERIEUR - REGLAGE EN HAUTEUR ONDERKAST - HOOGTEVERSTELLING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Höhenausrichtung Height adjustment Réglage en hauteur Hoogteverstelling Höhenausrichtung Height adjustment Réglage en hauteur Hoogteverstelling SEITE 2...
- Seite 28 MONTAGEANLEITUNG PURION UNTERTEIL MONTAGE LOWER SECTION - ASSEMBLY MEUBLE INFERIEUR - MONTAGE ONDERKAST - MONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE N x M x SEITE 2...
- Seite 29 MONTAGEANLEITUNG PURION UNTERTEIL MONTAGE LOWER SECTION - ASSEMBLY MEUBLE INFERIEUR - MONTAGE ONDERKAST - MONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Baukastenmontage siehe Seite 37-38! Unit assembly: see pages 37-38! Montage des éléments: voir pages 37 à 38! Elementmontage, zie blz. 37-38!
- Seite 30 MONTAGEANLEITUNG PURION UNTERTEIL SCHUBKASTENEINSTELLUNGEN LOWER SECTION - DRAWER ADJUSTMENTS MEUBLE INFERIEUR - REGLAGES TIROIRS ONDERKAST - LADE-INSTELLINGEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Schublade mit Push-to-open Schublade mit Push-to-open mit motor. Unterstützung Drawer with push-to-open device Drawer with motor-driven push-to-open device Tiroir équipé...
-
Seite 31: Ebenen
MONTAGEANLEITUNG PURION EBENEN LEVELS NIVEAUX LAGEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Beschlagbeutel 1643 Montage darf nur durch Accessories bag 1643 fachkundiges Personal erfolgen Sachets de ferrures 1643 Fitting has to be done by qualified personnel Zakjes met beslagdelen 1643 Le montage doit uniquement être effectué... - Seite 32 MONTAGEANLEITUNG PURION EBENEN LEVELS NIVEAUX LAGEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Größe und Anzahl der Bauteile variiert je Ausführung Size and no. of components vary for each version. Les dimensions et le nombre des composants varient selon la version.
- Seite 33 MONTAGEANLEITUNG PURION EBENEN TÜRDÄMPFUNG VORLAUFENDER SCHIEBETÜREN LEVELS - DOOR CUSHIONING UNIT FOR FRONT SLIDING-DOORS NIVEAUX - BUTEE AMORTIE POUR PORTES COULISSANTES AVANT LAGEN - DEURSTOPPER VAN VOORLANGS LOPENDE SCHUIFDEUREN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Schritt 1-3 nur für Ausführung mit vor- laufenden Schiebetüren!
-
Seite 34: Türdämpfung Vorlaufender Schiebetüren
MONTAGEANLEITUNG PURION EBENEN TÜRDÄMPFUNG VORLAUFENDER SCHIEBETÜREN LEVELS - DOOR CUSHIONING UNIT FOR FRONT SLIDING-DOORS NIVEAUX - BUTEE AMORTIE POUR PORTES COULISSANTES AVANT LAGEN - DEURSTOPPER VAN VOORLANGS LOPENDE SCHUIFDEUREN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Lage der Türdämpfungseinheit Position of door cushioning unit Position du système de butée... -
Seite 35: Sockelplateau
MONTAGEANLEITUNG PURION EBENEN SOCKELPLATEAU LEVELS - PLINTH PLATEAU NIVEAUX - PLATEAU DE SOCLE LAGEN - SOKKELPLATEAU MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Achten Sie darauf, dass das Möbel in Endposition montiert werden muss! Please note that the unit must be assembled in its end position! Faire attention, le meuble doit être monté... - Seite 36 MONTAGEANLEITUNG PURION EBENEN SOCKELPLATEAU LEVELS - PLINTH PLATEAU NIVEAUX - PLATEAU DE SOCLE LAGEN - SOKKELPLATEAU MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Nur für Breiten >240cm! Only for widths > 240 cm! Uniquement pour largeurs > 240 cm! Alleen voor breedtes > 240 cm!
-
Seite 37: Baukasten
MONTAGEANLEITUNG PURION EBENEN BAUKASTEN LEVELS - ASSEMBLY UNITS NIVEAUX - ELEMENTS LAGEN - ELEMENTEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Bei Ausführung mit Bibliothekleiter bitte Seite 77-82 beachten! Please note pages 77-82 for version with library ladder! Veuillez vous reporter aux pages 77 à 82 pour la version avec échelle de bibliothèque! - Seite 38 MONTAGEANLEITUNG PURION EBENEN BAUKASTEN / NISCHENBODEN LEVELS - ASSEMBLY UNITS / NICHE SHELVES NIVEAUX - ELEMENTS / TABLETTES DE NICHE LAGEN - ELEMENTEN / NISPLANKEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE siehe Schritt 7 siehe Schritt 7 see step 7 see step 7 voir étape 7...
- Seite 39 MONTAGEANLEITUNG PURION EBENEN BAUKASTEN / NISCHENBODEN LEVELS - ASSEMBLY UNITS / NICHE SHELVES NIVEAUX - ELEMENTS / TABLETTES DE NICHE LAGEN - ELEMENTEN / NISPLANKEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE siehe Schritt 8 see step 8 voir étape 8...
-
Seite 40: Plateauebene
MONTAGEANLEITUNG PURION EBENEN PLATEAUEBENE LEVELS - PLATEAU LEVEL NIVEAUX - NIVEAU D‘UN PLATEAU LAGEN - PLATEAULAAG MONTAGE · ASSEMBLY · MONTAGE · MONTAGE A x SEITE 40... - Seite 41 MONTAGEANLEITUNG PURION EBENEN BAUKASTEN / NISCHENBODEN LEVELS - ASSEMBLY UNITS / NICHE SHELVES NIVEAUX - ELEMENTS / TABLETTES DE NICHE LAGEN - ELEMENTEN / NISPLANKEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Weitere Ebenen wie Schritt 7 -8 montieren! Fit further levels as in steps 7-8! Montage des autres niveaux comme étapes 7 à...
-
Seite 42: Abdeckplatte
MONTAGEANLEITUNG PURION EBENEN ABDECKPLATTE LEVELS - COVER SHELF NIVEAUX - PLATEAU DE FINITION LAGEN - DEKBLAD MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Nur für Breiten >240cm! Only for widths > 240 cm! Uniquement pour largeurs > 240 cm! Alleen voor breedtes > 240 cm! - Seite 43 MONTAGEANLEITUNG PURION EBENEN ABDECKPLATTE LEVELS - COVER SHELF NIVEAUX - PLATEAU DE FINITION LAGEN - DEKBLAD MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SEITE 43...
-
Seite 44: Nischenrückwand
MONTAGEANLEITUNG PURION EBENEN NISCHENBODEN / -RÜCKWAND LEVELS - NICHE SHELF / NICHE REAR WALL NIVEAUX - TABLETTE / FOND DE NICHE LAGEN - NISPLANK / NISACHTERWAND MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Nischenboden Niche shelf Tablette de niche Nisplank Nischenrückwand... -
Seite 45: Baukastenmontage Bei Überkragungen
MONTAGEANLEITUNG PURION EBENEN BAUKASTENMONTAGE BEI ÜBERKRAGUNGEN LEVELS - ASSEMBLING UNITS WHICH PROTRUDE NIVEAUX - MONTAGE ELEMENTS EN SURPLOMB LAGEN - ELEMENTMONTAGE I.G.V. OVERSTEKKEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Raumteiler Wandversion Room divider Wall version Séparation de pièces Version murale... - Seite 46 MONTAGEANLEITUNG PURION EBENEN BAUKASTENMONTAGE BEI ÜBERKRAGUNGEN LEVELS - ASSEMBLING UNITS WHICH PROTRUDE NIVEAUX - MONTAGE ELEMENTS EN SURPLOMB LAGEN - ELEMENTMONTAGE I.G.V. OVERSTEKKEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Ø mm Ø mm A 2x B 2x Wandbefestigung Achtung! Die Wandbeschaffenheit ist vor der Montage unbedingt zu prüfen. Verwendung von Dübeln bei Beton und/oder festem Mauerwerk.
- Seite 47 MONTAGEANLEITUNG PURION EBENEN BAUKASTENMONTAGE BEI ÜBERKRAGUNGEN LEVELS - ASSEMBLING UNITS WHICH PROTRUDE NIVEAUX - MONTAGE ELEMENTS EN SURPLOMB LAGEN - ELEMENTMONTAGE I.G.V. OVERSTEKKEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SEITE 4...
-
Seite 48: Wandbefestigung
MONTAGEANLEITUNG PURION WANDBEFESTIGUNG WALL MOUNTING FIXATION MURALE BEVESTIGING AAN DE MUUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Montage darf nur durch fachkundiges Personal erfolgen Beschlagbeutel 1680 Fitting has to be done by qualified personnel Accessories bag 1680 Le montage doit uniquement être effectué... - Seite 49 MONTAGEANLEITUNG PURION WANDBEFESTIGUNG WALL MOUNTING FIXATION MURALE BEVESTIGING AAN DE MUUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Raumteiler Wandversion Room divider Wall version Séparation de pièces Version murale Ruimteverdeler Wandversie A 3x SEITE 49...
- Seite 50 MONTAGEANLEITUNG PURION WANDBEFESTIGUNG WALL MOUNTING FIXATION MURALE BEVESTIGING AAN DE MUUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SEITE 0...
- Seite 51 MONTAGEANLEITUNG PURION WANDBEFESTIGUNG WALL MOUNTING FIXATION MURALE BEVESTIGING AAN DE MUUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Wandbefestigung Achtung! Die Wandbeschaffenheit ist vor der Montage unbe- dingt zu prüfen. Verwendung von Dübeln bei Beton und/oder festem Mauerwerk. Bei abweichender Beschaffenheit (z.B.
- Seite 52 MONTAGEANLEITUNG PURION WANDBEFESTIGUNG WALL MOUNTING FIXATION MURALE BEVESTIGING AAN DE MUUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Leicht anziehen Tighten slightly Tirer légèrement Niet te vast aandraaien Fest anziehen Tighten securely Serrez fortement Vast aandraaien SEITE 2...
-
Seite 53: Zwischenlaufende Glasschiebetür
MONTAGEANLEITUNG PURION ZWISCHENLAUFENDE GLASSCHIEBETÜR INTERMEDIATE GLASS SLIDING-DOOR PORTE COULISSANTE EN VERRE INTERMEDIAIRE TUSSENLOPENDE GLASSCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Beschlagbeutel 1719 Beschlagbeutel 1720 Beschlagbeutel 1723 Montage darf nur durch Accessories bag 1719 Accessories bag 1720 Accessories bag 1723... - Seite 54 MONTAGEANLEITUNG PURION ZWISCHENLAUFENDE GLASSCHIEBETÜR INTERMEDIATE GLASS SLIDING-DOOR PORTE COULISSANTE EN VERRE INTERMEDIAIRE TUSSENLOPENDE GLASSCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Schiene reinigen Clean the rail Nettoyez le rail Rail schoonmaken 1x Beschlagbeutel 1723 je Schiebetür 1x Accessories bag 1723 per sliding-door...
- Seite 55 MONTAGEANLEITUNG PURION ZWISCHENLAUFENDE GLASSCHIEBETÜR INTERMEDIATE GLASS SLIDING-DOOR PORTE COULISSANTE EN VERRE INTERMEDIAIRE TUSSENLOPENDE GLASSCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Einschubreihenfolge der Laufwagen richtet sich nach der Anzahl der Schiebetüren (siehe Schritt 2)! Order of inserting guiderails depends on the number of sliding-doors (see step 2)! L‘ordre de la mise en place des chariots est en rapport avec le...
- Seite 56 MONTAGEANLEITUNG PURION ZWISCHENLAUFENDE GLASSCHIEBETÜR INTERMEDIATE GLASS SLIDING-DOOR PORTE COULISSANTE EN VERRE INTERMEDIAIRE TUSSENLOPENDE GLASSCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SW 2, SW 2, SEITE 6...
- Seite 57 MONTAGEANLEITUNG PURION ZWISCHENLAUFENDE GLASSCHIEBETÜR INTERMEDIATE GLASS SLIDING-DOOR PORTE COULISSANTE EN VERRE INTERMEDIAIRE TUSSENLOPENDE GLASSCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE positionieren positioning positionner positioneren SW 2, positionieren positioning positionner positioneren SW 2, SEITE ...
-
Seite 58: Zwischenlaufende Holzschiebetür
MONTAGEANLEITUNG PURION ZWISCHENLAUFENDE HOLZSCHIEBETÜR INTERMEDIATE WOODEN SLIDING-DOOR PORTE COULISSANTE EN BOIS INTERMEDIAIRE TUSSENLOPENDE HOUTEN SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Beschlagbeutel 1719 Beschlagbeutel 1720 Beschlagbeutel 1723 Montage darf nur durch Accessories bag 1719 Accessories bag 1720 Accessories bag 1723... - Seite 59 MONTAGEANLEITUNG PURION ZWISCHENLAUFENDE HOLZSCHIEBETÜR INTERMEDIATE WOODEN SLIDING-DOOR PORTE COULISSANTE EN BOIS INTERMEDIAIRE TUSSENLOPENDE HOUTEN SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Schiene reinigen Clean the rail Nettoyez le rail Rail schoonmaken 1x Beschlagbeutel 1723 je Schiebetür 1x Accessories bag 1723 per sliding-door...
- Seite 60 MONTAGEANLEITUNG PURION ZWISCHENLAUFENDE HOLZSCHIEBETÜR INTERMEDIATE WOODEN SLIDING-DOOR PORTE COULISSANTE EN BOIS INTERMEDIAIRE TUSSENLOPENDE HOUTEN SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Einschubreihenfolge der Laufwagen richtet sich nach der Anzahl der Schiebetüren (siehe Schritt 2)! Order of inserting guiderails depends on the number of sliding-doors (see step 2)! L‘ordre de la mise en place des chariots est en rapport avec le nombre des portes coulissantes (voir étape 2)!
- Seite 61 MONTAGEANLEITUNG PURION ZWISCHENLAUFENDE HOLZSCHIEBETÜR INTERMEDIATE WOODEN SLIDING-DOOR PORTE COULISSANTE EN BOIS INTERMEDIAIRE TUSSENLOPENDE HOUTEN SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SW 2, SW 2, SEITE 61...
- Seite 62 MONTAGEANLEITUNG PURION ZWISCHENLAUFENDE HOLZSCHIEBETÜR INTERMEDIATE WOODEN SLIDING-DOOR PORTE COULISSANTE EN BOIS INTERMEDIAIRE TUSSENLOPENDE HOUTEN SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE positionieren positioning positionner positioneren SW 2, positionieren positioning positionner positioneren SW 2, SEITE 62...
- Seite 63 MONTAGEANLEITUNG PURION ZWISCHENLAUFENDE HOLZSCHIEBETÜR INTERMEDIATE WOODEN SLIDING-DOOR PORTE COULISSANTE EN BOIS INTERMEDIAIRE TUSSENLOPENDE HOUTEN SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Rückansicht Rear view Vue arrière Achteraanzicht SEITE 63...
-
Seite 64: Vorlaufende Schiebetür
MONTAGEANLEITUNG PURION VORLAUFENDE SCHIEBETÜR FRONT SLIDING-DOOR PORTE COULISSANTE AVANT VOORLANGS LOPENDE SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Beschlagbeutel 1718 Montage darf nur durch Accessories bag 1718 fachkundiges Personal erfolgen Sachets de ferrures 1718 Fitting has to be done by qualified personnel Zakjes met beslagdelen 1718 Le montage doit uniquement être effectué... - Seite 65 MONTAGEANLEITUNG PURION VORLAUFENDE SCHIEBETÜR FRONT SLIDING-DOOR PORTE COULISSANTE AVANT VOORLANGS LOPENDE SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Schiene reinigen Clean the rail Nettoyez le rail Rail schoonmaken Schrauben lösen Release screws Desserrer les vis Schroeven losdraaien SEITE 6...
- Seite 66 MONTAGEANLEITUNG PURION VORLAUFENDE SCHIEBETÜR FRONT SLIDING-DOOR PORTE COULISSANTE AVANT VOORLANGS LOPENDE SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SEITE 66...
- Seite 67 MONTAGEANLEITUNG PURION VORLAUFENDE SCHIEBETÜR FRONT SLIDING-DOOR PORTE COULISSANTE AVANT VOORLANGS LOPENDE SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Leicht anziehen Tighten slightly Tirer légèrement Niet te vast aandraaien SEITE 6...
- Seite 68 MONTAGEANLEITUNG PURION VORLAUFENDE SCHIEBETÜR FRONT SLIDING-DOOR PORTE COULISSANTE AVANT VOORLANGS LOPENDE SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Rückanicht Rear view Vue arrière Achteraanzicht lösen release desserrer losdraaien Rückanicht Rear view Vue arrière Achteraanzicht SEITE 6...
- Seite 69 MONTAGEANLEITUNG PURION VORLAUFENDE SCHIEBETÜR FRONT SLIDING-DOOR PORTE COULISSANTE AVANT VOORLANGS LOPENDE SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Rückanicht Rear view Vue arrière Achteraanzicht Fest anziehen Tighten securely Serrez fortement Vast aandraaien SEITE 69...
- Seite 70 MONTAGEANLEITUNG PURION VORLAUFENDE SCHIEBETÜR FRONT SLIDING-DOOR PORTE COULISSANTE AVANT VOORLANGS LOPENDE SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE D / E D / E D / E SEITE 0...
- Seite 71 MONTAGEANLEITUNG PURION VORLAUFENDE SCHIEBETÜR FRONT SLIDING-DOOR PORTE COULISSANTE AVANT VOORLANGS LOPENDE SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE l i n k T ü r e n l e f t h a n p o s i t i o...
- Seite 72 MONTAGEANLEITUNG PURION VORLAUFENDE SCHIEBETÜR FRONT SLIDING-DOOR PORTE COULISSANTE AVANT VOORLANGS LOPENDE SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE r e c h t e r i g h T ü t h a r e n p o s...
- Seite 73 MONTAGEANLEITUNG PURION VORLAUFENDE SCHIEBETÜR FRONT SLIDING-DOOR PORTE COULISSANTE AVANT VOORLANGS LOPENDE SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Draufsicht View from above Vue du dessus Bovenaanzicht Draufsicht View from above Vue du dessus Bovenaanzicht Falsch! Falsch! Richtig! Wrong! Wrong!
- Seite 74 MONTAGEANLEITUNG PURION VORLAUFENDE SCHIEBETÜR FRONT SLIDING-DOOR PORTE COULISSANTE AVANT VOORLANGS LOPENDE SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE r e c h t e ca. 3mm r i g h T ü t h a r e n p o s...
- Seite 75 MONTAGEANLEITUNG PURION VORLAUFENDE SCHIEBETÜR FRONT SLIDING-DOOR PORTE COULISSANTE AVANT VOORLANGS LOPENDE SCHUIFDEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Rückansicht Rear view Vue arrière Achteraanzicht SEITE ...
-
Seite 76: Abdeckkappen
MONTAGEANLEITUNG PURION ABDECKKAPPEN COVER FLAPS CAPUCHON DE FINITION AFDEKDOPPEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Raumteiler Unterteil Room divider Lower section Séparation de pièces Meuble inférieur Ruimteverdeler Onderkast A 2x links · left · gauche · links Wandversion Wall version... -
Seite 77: Bibliothekleiter
MONTAGEANLEITUNG PURION BIBLIOTHEKLEITER LIBRARY LADDER ECHELLE POUR BIBLIOTHEQUE BIBLIOTHEEKLADDER MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Beschlagbeutel 1714 Montage darf nur durch Accessories bag 1714 fachkundiges Personal erfolgen Sachets de ferrures 1714 Fitting has to be done by qualified personnel Zakjes met beslagdelen 1714 Le montage doit uniquement être effectué... - Seite 78 MONTAGEANLEITUNG PURION BIBLIOTHEKLEITER LIBRARY LADDER ECHELLE POUR BIBLIOTHEQUE BIBLIOTHEEKLADDER MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SEITE ...
- Seite 79 MONTAGEANLEITUNG PURION BIBLIOTHEKLEITER LIBRARY LADDER ECHELLE POUR BIBLIOTHEQUE BIBLIOTHEEKLADDER MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Bei Länge der Reling > 5000 mm For length of railing > 5000 mm I 4x Pour rail d‘une longueur > 5000 mm I.g.v. een reling > 5000 mm...
- Seite 80 MONTAGEANLEITUNG PURION BIBLIOTHEKLEITER LIBRARY LADDER ECHELLE POUR BIBLIOTHEQUE BIBLIOTHEEKLADDER MONTAGE · ASSEMBLY · MONTAGE · MONTAGE fixieren secure fixer fixeren Fest anziehen Tighten securely Serrez fortement Vast aandraaien Leitermontage frei im Raum Ladder assembly anywhere in room Montage de l‘échelle dans la pièce...
- Seite 81 MONTAGEANLEITUNG PURION BIBLIOTHEKLEITER LIBRARY LADDER ECHELLE POUR BIBLIOTHEQUE BIBLIOTHEEKLADDER MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Leitermontage in Mauernische Ladder assembly in wall niche Montage de l‘échelle dans une niche Laddermontage in een nis SEITE 1...
- Seite 82 MONTAGEANLEITUNG PURION BIBLIOTHEKLEITER LIBRARY LADDER ECHELLE POUR BIBLIOTHEQUE BIBLIOTHEEKLADDER MONTAGE · ASSEMBLY · MONTAGE · MONTAGE E 2x T 10 E 2x Letzte Standstufe Last rung for standing on Dernier échelon sur lequel on peut se tenir debout Laatste draagsport SERVICE Mat.-Nr.: 1246319...
