3. Montage
A1
A2
A8
A9
B1
B2
C1
C2

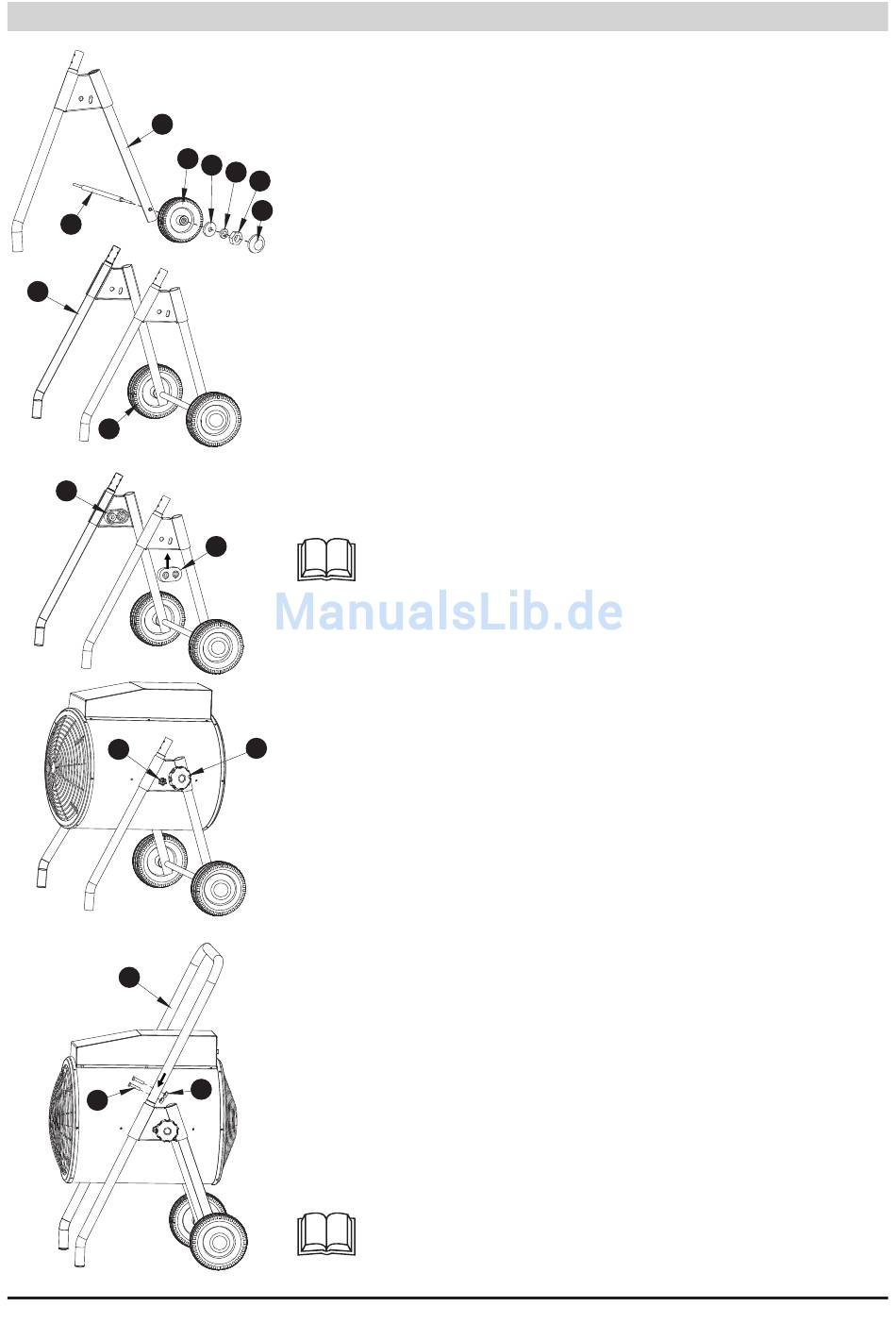

(A1) Linker Rohrrahmen für Fahrgestell
(A2) Achse
(A3) Linkes Rad
(A4) Karosseriescheibe Ø
(A5) Sicherungsring Ø
A3
A4 A5
(A6) Mutter M8
A6
(A7) Abdeckkappe
A7
Montieren Sie das Rad gemäß Abbildung auf der Achse. Ach-
ten Sie auf die Reihenfolge Rad - Karosseriescheibe - Siche-
rungsring - Mutter.
(A8) Rechter Rohrrahmen für Fahrgestell
(A9) Rechtes Rad
Montieren Sie das rechte Rad am rechten Rohrrahmen wie
oben beschrieben.
(B1) Abstandshalter für Heizlüfter
(B2) Halteschraube Heizlüfter M8x43.5
(B3) Kordelschraube (Fixierung Neigungswinkel)
B1
Bringen Sie einen Abstandshalter (B1) innen im Fahrgestell
an die dargestellte Position.
Positionieren Sie den Luftentfeuchter wahlweise über eine
passende Hebevorrichtung bzw. durch 2 Personen zwischen
das Fahrgestell (muss in dieser Position gehalten werden).
Ziehen Sie die Halteschraube (B2) vorerst nur handfest an.
Fügen Sie den zweiten Abstandshalter (B1) zwischen Fahr-
B3
gestell und Heizlüfter ein und montieren Sie die zweite Hal-
teschraube (B2). Ziehen Sie diese Schraube fest an.
Ziehen Sie die zuerst montierte Halteschraube (B2) dement-
sprechend nach.
Montieren Sie beidseitig die Kordelschrauben (B3) für die
Höhenverstellung.
Der Luftentfeuchter wird vom Fahrgestell getragen. Die He-
bevorrichtung kann nun gelöst werden.
(C1) Handgriff
(C2) Schraube M5x37
(C3) Mutter M5
C3
Schieben Sie den Handgriff (C1) in das Fahrgestell.
Fixieren Sie den Handgriff mittels der 4 Schrauben (C2) und
Muttern (C3).
Damit ist die Montage abgeschlossen.
8
I
Für diesen Arbeitsschritt sind eine passende Hebevor-
richtung mit Gurt bzw. 3 Personen erforderlich.
Kontrollieren Sie in regelmäßigen Abständen den fes-
ten Sitz aller von Ihnen montierten Schrauben und
Muttern.
8
I
