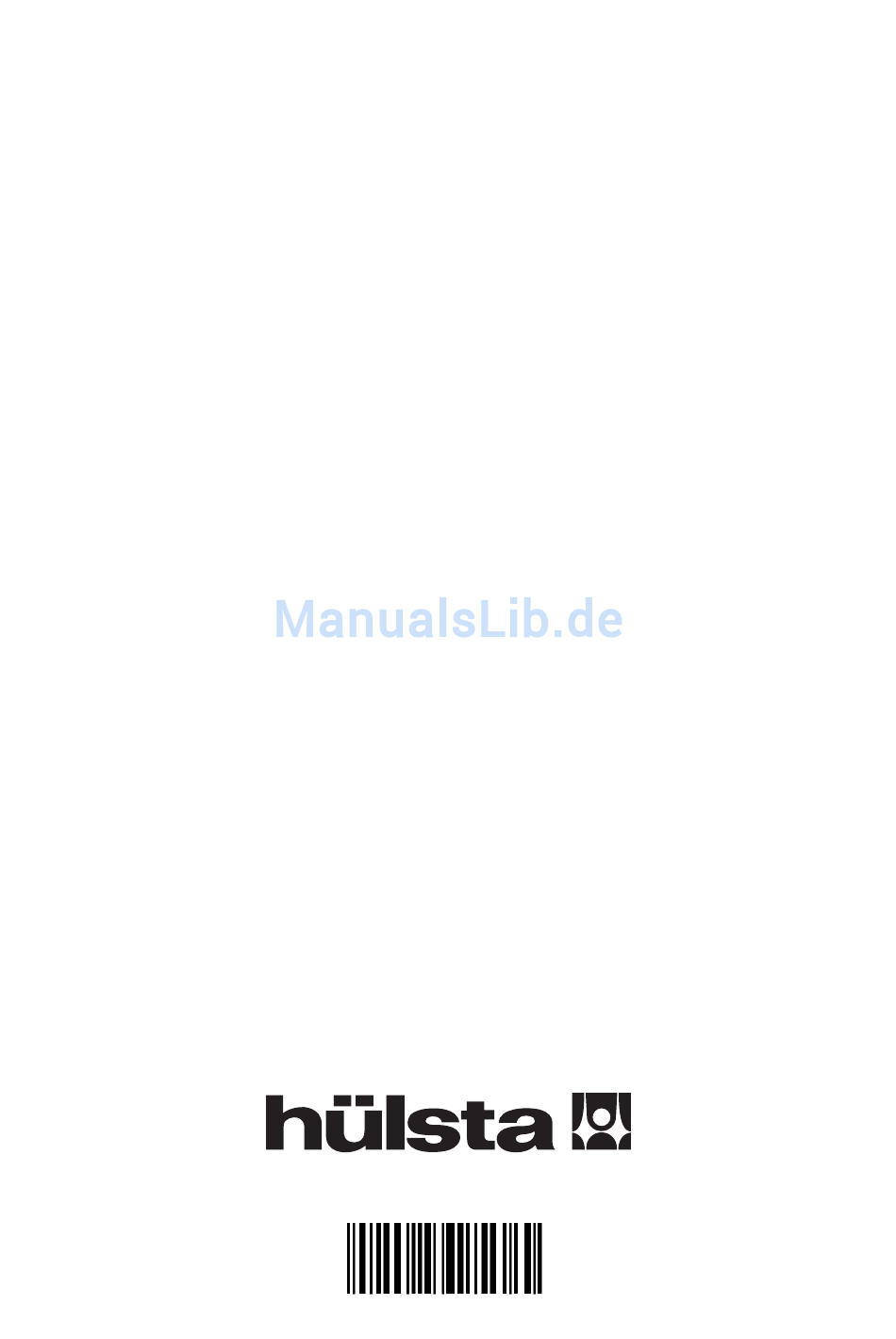

- Seite 1 Montageanleitung Assembly instruction Notice de montage Montagehandleiding ACREA 1356514...
-
Seite 2: Inhaltsverzeichnis
MONTAGEANLEITUNG ACREA Assembly instruction Notice de montage Montagehandleiding INHALT · CONTENTS · TABLE DES MATIERS · INHOUD WICHTIGE HINWEISE VOR Hinweis · MONTAGEBEGINN !!! Note · Remarque Aanwijzing IMPORTANT NOTES BEFORE · ASSEMBLY!!! REMARQUES IMPORTANTES AVANT LE DEBUT · DU MONTAGE!!! - Seite 3 MONTAGEANLEITUNG ACREA Assembly instruction Notice de montage Montagehandleiding INHALT · CONTENTS · TABLE DES MATIERS · INHOUD Hängekonsole Montage 64-68 · Assembly · Montage Montage · Wall console · Chevet suspendu Hangnachtkastje Konsole / Kommode Konsole · Console · Chevet ·...
-
Seite 4: Wichtige Hinweise Vor Montagebeginn
MONTAGEANLEITUNG ACREA WICHTIGE HINWEISE VOR MONTAGEBEGINN!!! IMPORTANT NOTES BEFORE ASSEMBLY!!! REMARQUES IMPORTANTES AVANT LE DEBUT DU MONTAGE!!! BELANGRIJK, VOORAFGAANDE AAN DE MONTAGE!!! HINWEIS · NOTE · REMARQUE · AANWIJZING DREHTÜRENSCHRANK HINGE-DOOR WARDROBE ARMOIRE A PORTES OUVRANTES DRAAIDEURKAST Der seitliche Abstand der Tür in Kassettenoptik zur Wand muss min. - Seite 5 MONTAGEANLEITUNG ACREA WICHTIGE HINWEISE VOR MONTAGEBEGINN!!! IMPORTANT NOTES BEFORE ASSEMBLY!!! REMARQUES IMPORTANTES AVANT LE DEBUT DU MONTAGE!!! BELANGRIJK, VOORAFGAANDE AAN DE MONTAGE!!! HINWEIS · NOTE · REMARQUE · AANWIJZING KLEIDERSCHRÄNKE MIT KRANZ WARDROBES WITH CORNICE Außenseite ARMOIRES AVEC CORNICHE Outer side KLEERKASTEN MET KROONLIJST Face extérieure...
-
Seite 6: Drehtürenschrank Grund-/Anbauelement
MONTAGEANLEITUNG ACREA DREHTÜRENSCHRANK GRUND-/ANBAUELEMENT HINGE-DOOR WARDROBE, BASIC/EXTENSION UNIT ARMOIRE A PORTES OUVRANTES, ELEMENT DE BASE/COMPLEMENTAIRE DRAAIDEURKAST, BASIS-/AANBOUWELEMENT GESAMTÜBERSICHT · SUMMARY · VUE GENERALE · TOTAALOVERZICHT Montage darf nur durch Beschlagbeutel 637 fachkundiges Personal erfolgen Accessories bag 637 Beispiel: Fitting has to be done... - Seite 7 MONTAGEANLEITUNG ACREA DREHTÜRENSCHRANK GRUND-/ANBAUELEMENT HINGE-DOOR WARDROBE, BASIC/EXTENSION UNIT ARMOIRE A PORTES OUVRANTES, ELEMENT DE BASE/COMPLEMENTAIRE DRAAIDEURKAST, BASIS-/AANBOUWELEMENT MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SEITE 7...
- Seite 8 MONTAGEANLEITUNG ACREA DREHTÜRENSCHRANK GRUND-/ANBAUELEMENT HINGE-DOOR WARDROBE, BASIC/EXTENSION UNIT ARMOIRE A PORTES OUVRANTES, ELEMENT DE BASE/COMPLEMENTAIRE DRAAIDEURKAST, BASIS-/AANBOUWELEMENT MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Grundelement Anbauelement Basic unit Extension unit Elément de base Elément complémentaire Basiselement Aanbouwelement 1-12mm N 4x 4x17 Höhenverstellung...
- Seite 9 MONTAGEANLEITUNG ACREA DREHTÜRENSCHRANK GRUND-/ANBAUELEMENT HINGE-DOOR WARDROBE, BASIC/EXTENSION UNIT ARMOIRE A PORTES OUVRANTES, ELEMENT DE BASE/COMPLEMENTAIRE DRAAIDEURKAST, BASIS-/AANBOUWELEMENT MONTAGE · ASSEMBLY · MONTAGE · MONTAGE L 4x M 4x 4x15 K 4x M 4x 4x15 Bodenverriegelung Locking of shelf Verrouillage de la tablette...
- Seite 10 MONTAGEANLEITUNG ACREA DREHTÜRENSCHRANK GRUND-/ANBAUELEMENT HINGE-DOOR WARDROBE, BASIC/EXTENSION UNIT ARMOIRE A PORTES OUVRANTES, ELEMENT DE BASE/COMPLEMENTAIRE DRAAIDEURKAST, BASIS-/AANBOUWELEMENT MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Bitte bei den Drehtüren auf die li/re Kennzeichnung achten! For hinge-doors , please note li / re (left/right) markings!
- Seite 11 MONTAGEANLEITUNG ACREA DREHTÜRENSCHRANK GRIFFMONTAGE HINGE-DOOR WARDROBE, HANDLE ASSEMBLY ARMOIRE A PORTES OUVRANTES, MONTAGE DES POIGNEES DRAAIDEURKAST, GREEPMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Montage darf nur durch fachkundiges Personal erfolgen Fitting has to be done by qualified personnel Le montage doit uniquement être Beschlagbeutel 1042 effectué...
-
Seite 12: Schiebetürenschrank

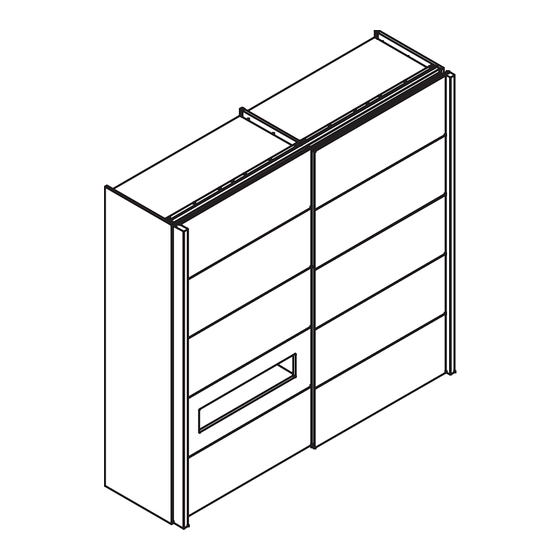

MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK SLIDING-DOOR WARDROBE ARMOIRE A PORTES COULISSANTES SCHUIFDEURKAST GESAMTÜBERSICHT · SUMMARY · VUE GENERALE · TOTAALOVERZICHT Montage darf nur durch fachkundiges Personal erfolgen Fitting has to be done by qualified personnel Le montage doit uniquement être effectué par de main d´oevre spécialisée... - Seite 13 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK SLIDING-DOOR WARDROBE ARMOIRE A PORTES COULISSANTES SCHUIFDEURKAST GESAMTÜBERSICHT · SUMMARY · VUE GENERALE · TOTAALOVERZICHT Beschlagkarton 1027563 für vorne laufende Schiebetür Box of fittings No. 1027563 for the front sliding-door Carton de ferrures Nº 1027563 pour la porte coulissant avant Beslagdelendoos Nr.
- Seite 14 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK SLIDING-DOOR WARDROBE ARMOIRE A PORTES COULISSANTES SCHUIFDEURKAST GESAMTÜBERSICHT · SUMMARY · VUE GENERALE · TOTAALOVERZICHT vorne laufende vorne laufende Schiebetür Schiebetür Front running sliding- Front running sliding- door door hinten laufende Porte coulissante se hinten laufende Porte coulissante se Schiebetür...
- Seite 15 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK SLIDING-DOOR WARDROBE ARMOIRE A PORTES COULISSANTES SCHUIFDEURKAST MONTAGE · ASSEMBLY · MONTAGE · MONTAGE 4x22 SEITE 15...
-
Seite 16: Armoire À Portes Coulissantes Schuifdeurkast
MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK SLIDING-DOOR WARDROBE ARMOIRE A PORTES COULISSANTES SCHUIFDEURKAST MONTAGE · ASSEMBLY · MONTAGE · MONTAGE 4x22 1-12mm 1-12mm Höhenverstellung Height adjustment Réglage en hauteur Hoogteverstelling SEITE 16... - Seite 17 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK SLIDING-DOOR WARDROBE ARMOIRE A PORTES COULISSANTES SCHUIFDEURKAST MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SEITE 17...
- Seite 18 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK FRONTENMONTAGE SLIDING-DOOR WARDROBE, FRONT ASSEMBLY ARMOIRE A PORTES COULISSANTES , MONTAGE DES FACADES SCHUIFDEURKAST, FRONTMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE hinten laufende hinten laufende Schiebetür Schiebetür Rear running sliding - Rear running sliding- door door...
- Seite 19 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK FRONTENMONTAGE SLIDING-DOOR WARDROBE, FRONT ASSEMBLY ARMOIRE A PORTES COULISSANTES , MONTAGE DES FACADES SCHUIFDEURKAST, FRONTMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE hinten laufende hinten laufende Schiebetür Schiebetür Rear running sliding- Rear running sliding- door door Porte coulissante se Porte coulissante se déplaçant sur l‘arrière...
- Seite 20 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK FRONTENMONTAGE SLIDING-DOOR WARDROBE, FRONT ASSEMBLY ARMOIRE A PORTES COULISSANTES , MONTAGE DES FACADES SCHUIFDEURKAST, FRONTMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE vorne laufende vorne laufende Schiebetür Schiebetür Front running sliding - Front running sliding- door door...
- Seite 21 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK FRONTENMONTAGE SLIDING-DOOR WARDROBE, FRONT ASSEMBLY ARMOIRE A PORTES COULISSANTES , MONTAGE DES FACADES SCHUIFDEURKAST, FRONTMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE vorne laufende vorne laufende Schiebetür Schiebetür Front running sliding- Front running sliding- door door Porte coulissante se Porte coulissante se déplaçant sur l‘avant...
- Seite 22 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK FRONTENMONTAGE SLIDING-DOOR WARDROBE, FRONT ASSEMBLY ARMOIRE A PORTES COULISSANTES , MONTAGE DES FACADES SCHUIFDEURKAST, FRONTMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE vorne laufende vorne laufende Schiebetür Schiebetür Front running sliding - Front running sliding- door door...
- Seite 23 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK FRONTENMONTAGE SLIDING-DOOR WARDROBE, FRONT ASSEMBLY ARMOIRE A PORTES COULISSANTES , MONTAGE DES FACADES SCHUIFDEURKAST, FRONTMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE hinten laufende hinten laufende Schiebetür Schiebetür Rear running sliding- door Rear running sliding- door Porte coulissante se Porte coulissante se déplaçant sur l‘arrière...
- Seite 24 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK FRONTENMONTAGE SLIDING-DOOR WARDROBE, FRONT ASSEMBLY ARMOIRE A PORTES COULISSANTES , MONTAGE DES FACADES SCHUIFDEURKAST, FRONTMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE vorne laufende vorne laufende Schiebetür Schiebetür Front running sliding- Front running sliding - door door...
- Seite 25 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK FRONTENMONTAGE SLIDING-DOOR WARDROBE, FRONT ASSEMBLY ARMOIRE A PORTES COULISSANTES , MONTAGE DES FACADES SCHUIFDEURKAST, FRONTMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE hinten laufende Schiebetür Rear running sliding- door Porte coulissante se déplaçant sur l‘arrière Achterlangs schuivende deur...
- Seite 26 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK FRONTENMONTAGE SLIDING-DOOR WARDROBE, FRONT ASSEMBLY ARMOIRE A PORTES COULISSANTES , MONTAGE DES FACADES SCHUIFDEURKAST, FRONTMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE hinten laufende Schiebetür Rear running sliding- door Porte coulissante se déplaçant sur l‘arrière Achterlangs schuivende deur ohne Dichtungsbürste...
- Seite 27 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK FRONTENMONTAGE SLIDING-DOOR WARDROBE, FRONT ASSEMBLY ARMOIRE A PORTES COULISSANTES , MONTAGE DES FACADES SCHUIFDEURKAST, FRONTMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE vorne laufende Schiebetür Front running sliding- door Porte coulissante se déplaçant sur l‘avant Voorlangs schuivende deur ·...
- Seite 28 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK FRONTENMONTAGE SLIDING-DOOR WARDROBE, FRONT ASSEMBLY ARMOIRE A PORTES COULISSANTES , MONTAGE DES FACADES SCHUIFDEURKAST, FRONTMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE vorne laufende Schiebetür Front running sliding- door Porte coulissante se déplaçant sur l‘avant Voorlangs schuivende deur...
- Seite 29 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK FRONTENMONTAGE SLIDING-DOOR WARDROBE, FRONT ASSEMBLY ARMOIRE A PORTES COULISSANTES , MONTAGE DES FACADES SCHUIFDEURKAST, FRONTMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE vorne laufende Schiebetür Front running sliding- door Porte coulissante se déplaçant sur l‘avant Voorlangs schuivende deur Dichtungsbürste...
- Seite 30 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK FRONTENMONTAGE SLIDING-DOOR WARDROBE, FRONT ASSEMBLY ARMOIRE A PORTES COULISSANTES , MONTAGE DES FACADES SCHUIFDEURKAST, FRONTMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE hinten laufende Schiebetür Rear running sliding- door Porte coulissante se déplaçant sur l‘arrière Aushängesicherung hinten laufende Tür...
- Seite 31 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK FRONTENMONTAGE SLIDING-DOOR WARDROBE, FRONT ASSEMBLY ARMOIRE A PORTES COULISSANTES , MONTAGE DES FACADES SCHUIFDEURKAST, FRONTMONTAGE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE vorne laufende Aushängesicherung vorne laufende Tür Schiebetür Front running sliding- Removal security device front running door door Système de sécurité...
- Seite 32 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK SLIDING-DOOR WARDROBE ARMOIRE A PORTES COULISSANTES SCHUIFDEURKAST MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Bodenverriegelung Locking of shelf Verrouillage de la tablette G1 20x Plankbevestiging 4x15 G1 8x 4x15 H1 16x 4x17 SEITE 32...
- Seite 33 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK GLASFACH SLIDING-DOOR WARDROBE, GLASS COMPARTMENT ARMOIRE A PORTES COULISSANTES, COMPARTIMENT EN VERRE SCHUIFDEURKAST, GLASVAK GESAMTÜBERSICHT · SUMMARY · VUE GENERALE · TOTAALOVERZICHT Montage darf nur durch fachkundiges Personal erfolgen Fitting has to be done by qualified personnel Le montage doit uniquement être effectué...
- Seite 34 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK GLASFACH SLIDING-DOOR WARDROBE, GLASS COMPARTMENT ARMOIRE A PORTES COULISSANTES, COMPARTIMENT EN VERRE SCHUIFDEURKAST, GLASVAK MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Bodenverriegelung Locking of shelf Verrouillage de la tablette Plankbevestiging P 4x N 4x 4x15 4x15 L 6x...
- Seite 35 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK GLASFACH SLIDING-DOOR WARDROBE, GLASS COMPARTMENT ARMOIRE A PORTES COULISSANTES, COMPARTIMENT EN VERRE SCHUIFDEURKAST, GLASVAK MONTAGE · ASSEMBLY · MONTAGE · MONTAGE K 6x E 2x K 6x Markierungspfeil muß zur Bohrung in der Bauteilkante zeigen! Arrow on cam must point to hole in the edge of the panel! Placer la flèche repère au perçage sur le chant de l‘élément!
- Seite 36 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK GLASFACH SLIDING-DOOR WARDROBE, GLASS COMPARTMENT ARMOIRE A PORTES COULISSANTES, COMPARTIMENT EN VERRE SCHUIFDEURKAST, GLASVAK MONTAGE · ASSEMBLY · MONTAGE · MONTAGE L 6x ø 10 mm Bodenverriegelung Locking of shelf Verrouillage de la tablette Plankbevestiging SEITE 36...
- Seite 37 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK GLASFACH SLIDING-DOOR WARDROBE, GLASS COMPARTMENT ARMOIRE A PORTES COULISSANTES, COMPARTIMENT EN VERRE SCHUIFDEURKAST, GLASVAK MONTAGE · ASSEMBLY · MONTAGE · MONTAGE M 2x 4x17 Folie abziehen! Folie abziehen! Remove foil! Remove foil! Enlever feuille! Enlever feuille! Folie verwijderen!
- Seite 38 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK GLASFACH SLIDING-DOOR WARDROBE, GLASS COMPARTMENT ARMOIRE A PORTES COULISSANTES, COMPARTIMENT EN VERRE SCHUIFDEURKAST, GLASVAK MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Verkabelung Cable connections Câblage Bekabeling SEITE 38...
- Seite 39 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK GLASFACH-LEUCHTMITTELWECHSEL SLIDING-DOOR WARDROBE, GLASS COMPARTMENT-EXCHANGING TUBE ARMOIRE A PORTES COULISSANTES, COMPARTIMENT EN VERRE-ECHANGE DU TUBE SCHUIFDEURKAST, GLASVAK-VERVANGEN VAN EEN LAMP MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SEITE 39...
- Seite 40 MONTAGEANLEITUNG ACREA SCHIEBETÜRENSCHRANK GLASFACH-LEUCHTMITTELWECHSEL SLIDING-DOOR WARDROBE, GLASS COMPARTMENT-EXCHANGING TUBE ARMOIRE A PORTES COULISSANTES, COMPARTIMENT EN VERRE-ECHANGE DU TUBE SCHUIFDEURKAST, GLASVAK-VERVANGEN VAN EEN LAMP MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SEITE 40...
-
Seite 41: Kippsicherung Schränke
MONTAGEANLEITUNG ACREA KIPPSICHERUNG SCHRÄNKE ANTI-TILT DEVICE OF WARDROBES PROTECTION CONTRE LE BASCULEMENT DES ARMOIRES OMKIEPBEVEILIGING VAN KLEERKASTEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Beschlagbeutel 456 Accessories bag 456 Sachets de ferrures 456 Zakjes met beslagdelen 456 5x80 ø 8 mm... -
Seite 42: Kranz
MONTAGEANLEITUNG ACREA KRANZ CORNICE CORNICHE KROONLIJST MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Montage darf nur durch fachkundiges Personal erfolgen Fitting has to be done by qualified personnel Le montage doit uniquement être effectué par de main d´oevre spécialisée Montage uitsluitend door... - Seite 43 MONTAGEANLEITUNG ACREA KRANZ CORNICE CORNICHE KROONLIJST MONTAGE · ASSEMBLY · MONTAGE · MONTAGE 5x90 SEITE 43...
-
Seite 44: Kranz-Einbauleuchte
MONTAGEANLEITUNG ACREA KRANZ-EINBAULEUCHTE FITTED CORNICE LAMP ECLAIRAGE INTEGRE POUR CORNICHE KROONLIJST- INBOUWLAMP MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Montage darf nur durch fachkundiges Personal erfolgen Fitting has to be done by qualified personnel Le montage doit uniquement être effectué par de main d´oevre spécialisée... -
Seite 45: Kranz-Einbauleuchte Leuchtmittelwechsel
MONTAGEANLEITUNG ACREA KRANZ-EINBAULEUCHTE LEUCHTMITTELWECHSEL FITTED CORNICE LAMP, EXCHANGING TUBE ECLAIRAGE INTEGRE POUR CORNICHE, ECHANGE DU TUBE KROONLIJST- INBOUWLAMP, VERVANGEN VAN EEN LAMP MONTAGE · ASSEMBLY · MONTAGE · MONTAGE T5 /8W 1/4 Umdrehung 1/4 turn 1/4 rotation 1/4 draai SEITE 45... - Seite 46 MONTAGEANLEITUNG ACREA KRANZ-EINBAULEUCHTE LEUCHTMITTELWECHSEL FITTED CORNICE LAMP, EXCHANGING TUBE ECLAIRAGE INTEGRE POUR CORNICHE, ECHANGE DU TUBE KROONLIJST- INBOUWLAMP, VERVANGEN VAN EEN LAMP MONTAGE · ASSEMBLY · MONTAGE · MONTAGE 1/4 Umdrehung 1/4 turn 1/4 rotation 1/4 draai SEITE 46...
- Seite 47 MONTAGEANLEITUNG ACREA BETT GESAMTÜBERSICHT · SUMMARY · VUE GENERALE · TOTAALOVERZICHT Montage darf nur durch fachkundiges Personal erfolgen Fitting has to be done by qualified personnel Le montage doit uniquement être effectué par de main d´oevre spécialisée Montage uitsluitend door vakkundig personeel...
- Seite 48 MONTAGEANLEITUNG ACREA BETT GESAMTÜBERSICHT · SUMMARY · VUE GENERALE · TOTAALOVERZICHT Standard Bett Standard bed Lit standard Standaard bed rechts right droite Hohes Fußteil rechts High footboard Partie des pieds haute Hoog voeteneind Niedriges Fussteil Low footboard Partie des pieds basse...
-
Seite 49: Während Der Montage
MONTAGEANLEITUNG ACREA BETT MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Während der Montage During assembly Pendant le montage Tijdens de montage rechts right droite rechts links left gauche links SEITE 49... - Seite 50 MONTAGEANLEITUNG ACREA BETT MONTAGE · ASSEMBLY · MONTAGE · MONTAGE N 16x Fest anziehen Tighten securely Serrez fortement Vast aandraaien SEITE 50...
- Seite 51 MONTAGEANLEITUNG ACREA BETT MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Betthöhenverstellung Height adjustment of bed Höhe 2: Höhe 3: Réglage en hauteur du lit Height 2: Height 3: Hoogteverstelling van het bed Hauteur 2: Hauteur 3: Höhe 1: (Ausgangshöhe) Hoogte 2:...
- Seite 52 MONTAGEANLEITUNG ACREA BETT MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Standard Bett Standard bed Lit standard Standaard bed Standard Bett Standard bed Lit standard Standaard bed I 5x / 7x 4x45 Zusätzliche Bettseitenbefestigung Extra bedside support Fixation supplémentaire des faces latérales du lit...
- Seite 53 MONTAGEANLEITUNG ACREA BETT MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Bett mit seitlich überstehendem Kopfteil Bed with sideways protruding headboard Lit avec tête de lit dépassant sur les côtés Bed met verlengd hoofdeind O 6x Bett mit seitlich überstehendem Kopfteil Bed with sideways protruding headboard Lit avec tête de lit dépassant sur les côtés...
- Seite 54 MONTAGEANLEITUNG ACREA BETT MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Bett mit seitlich überstehendem Kopfteil Bed with sideways protruding headboard Lit avec tête de lit dépassant sur les côtés Oben bündig Bed met verlengd hoofdeind Top flush Aligné en haut Boven in lijn Bett mit seitlich überstehendem Kopfteil...
- Seite 55 MONTAGEANLEITUNG ACREA BETT MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Bett mit seitlich überstehendem Kopfteil Bed with sideways protruding headboard Lit avec tête de lit dépassant sur les côtés Bed met verlengd hoofdeind L 8x 4,5x40 Bett mit seitlich überstehendem Kopfteil Bed with sideways protruding headboard Lit avec tête de lit dépassant sur les côtés...
- Seite 56 MONTAGEANLEITUNG ACREA BETT MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Bett mit seitlich überstehendem Kopfteil Bed with sideways protruding headboard Lit avec tête de lit dépassant sur les côtés Bed met verlengd hoofdeind Bett mit seitlich überstehendem Kopfteil Bed with sideways protruding headboard Lit avec tête de lit dépassant sur les côtés...
-
Seite 57: Led Bettleseleuchte
MONTAGEANLEITUNG ACREA LED BETTLESELEUCHTE LED BEDSIDE READING LAMP LAMPE LED DE LIT LED-BEDLEESLAMPJE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Montage darf nur durch fachkundiges Typen Nr. 978 Personal erfolgen Type no. 978 Fitting has to be done by qualified personnel Réf. - Seite 58 MONTAGEANLEITUNG ACREA LED BETTLESELEUCHTE LED BEDSIDE READING LAMP LAMPE LED DE LIT LED-BEDLEESLAMPJE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE A 2x A 2x An / Aus On /Off Marche / Arrêt Aan / Uit SEITE 58...
-
Seite 59: Ambientelicht
MONTAGEANLEITUNG ACREA AMBIENTELICHT ATMOSPHERIC LAMP ECLAIRAGE D´AMBIANCE AMBIANCE VERLICHTING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Bettkopfteil, Rückansicht Bed headboard, rear view Tête de lit, vue arrière Hoofdeind, achteraanzicht Ambientelicht Atmospheric lamp Eclairage d‘ambiance Ambiance verlichting Schaltereinheit für Ambientebeleuchtung Mat. Nr. 1263682 Switch unit for atmospheric lamp Unité... -
Seite 60: Kopfteilbeleuchtung
MONTAGEANLEITUNG ACREA KOPFTEILBELEUCHTUNG HEADBOARD LAMP ECLAIRAGE TETE DE LIT HOOFDEINDVERLICHTING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Bettkopfteil, Rückansicht Bed headboard, rear view Tête de lit, vue arrière Hoofdeind, achteraanzicht Kopfteilbeleuchtung Mat. Nr. 1328759 Headboard lamp Eclairage tête de lit... - Seite 61 MONTAGEANLEITUNG ACREA GLASREGAL FÜR SEITLICH ÜBERSTEHENDES KOPFTEIL GLASS SHELF FOR SIDE PROTRUDING HEADBOARD ETAGERE EN VERRE POUR TETE DE LIT DEPASSANT SUR LES COTES GLAZEN LEGGER VOOR VERLENGD HOOFDEIND MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Montage darf nur durch...
- Seite 62 MONTAGEANLEITUNG ACREA GLASKUBUS FÜR SEITLICH ÜBERSTEHENDES KOPFTEIL GLASS CUBE FOR SIDE PROTRUDING HEADBOARD CUBE EN VERRE POUR TETE DE LIT DEPASSANT SUR LES COTES GLAZEN KUBUS VOOR VERLENGD HOOFDEIND MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Montage darf nur durch...
- Seite 63 MONTAGEANLEITUNG ACREA GLASKUBUS FÜR SEITLICH ÜBERSTEHENDES KOPFTEIL GLASS CUBE FOR SIDE PROTRUDING HEADBOARD CUBE EN VERRE POUR TETE DE LIT DEPASSANT SUR LES COTES GLAZEN KUBUS VOOR VERLENGD HOOFDEIND MONTAGE · ASSEMBLY · MONTAGE · MONTAGE B 7x 4x27 SEITE 63...
- Seite 64 MONTAGEANLEITUNG ACREA HÄNGEKONSOLE WALL CONSOLE CHEVET SUSPENDU HANGNACHTKASTJE GESAMTÜBERSICHT · SUMMARY · VUE GENERALE · TOTAALOVERZICHT Beschlagbeutel 1876 Montage darf nur durch Accessories bag 1876 fachkundiges Personal Sachets de ferrures 1876 erfolgen Zakjes met beslagdelen 1876 Fitting has to be done by qualified personnel Le montage doit uniquement être...
- Seite 65 MONTAGEANLEITUNG ACREA HÄNGEKONSOLE WALL CONSOLE CHEVET SUSPENDU HANGNACHTKASTJE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Folie abziehen! Remove foil! Enlever feuille! Folie verwijderen! Filz vor Montage aufkleben Adhere felt before assembling Collez le feutre avant le montage Vóór montage vilt opplakken I 2x Aushängen des Schubkastens...
- Seite 66 MONTAGEANLEITUNG ACREA HÄNGEKONSOLE WALL CONSOLE CHEVET SUSPENDU HANGNACHTKASTJE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE D 2x 6x35 E 2x D 2x 6x35 rechts E 2x right droite rechts links left gauche links SW 4 SEITE 66...
- Seite 67 MONTAGEANLEITUNG ACREA HÄNGEKONSOLE WALL CONSOLE CHEVET SUSPENDU HANGNACHTKASTJE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Sicherungsschraube eindrehen! Fit securing screw! Resserrez la vis de sécurité! Borgschroef indraaien! 4x17 Hängekonsole zusätzlich an Bettseite befestigen Also mount wall console to bed side Fixez également le chevet suspendu à...
- Seite 68 MONTAGEANLEITUNG ACREA HÄNGEKONSOLE WALL CONSOLE CHEVET SUSPENDU HANGNACHTKASTJE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Max. Belastung 10 kg Max. load: 10 kg Charge maxi: 10 kg Max. belasting: 10 kg Höhenverstellung Schubkasten Height adjustment of drawers Réglage en hauteur des tiroirs...
- Seite 69 MONTAGEANLEITUNG ACREA KONSOLE CONSOLE CHEVET NACHTKASTJE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Montage darf nur durch fachkundiges Beschlagbeutel 1172 Personal erfolgen Accessories bag 1172 Sachets de ferrures 1172 Fitting has to be done by qualified personnel Zakjes met beslagdelen 1172 Le montage doit uniquement être...
- Seite 70 MONTAGEANLEITUNG ACREA KONSOLE CONSOLE CHEVET NACHTKASTJE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Folie abziehen! Remove foil! Enlever feuille! Folie verwijderen! Filz vor Montage aufkleben Adhere felt before assembling E 2x Collez le feutre avant le montage Vóór montage vilt opplakken...
-
Seite 71: Kippsicherung Kommode
MONTAGEANLEITUNG ACREA KIPPSICHERUNG KOMMODE ANTI-TILT DEVICE CHEST PROTECTION CONTRE LE BASCULEMENT COMMODE OMKIEPBEVEILIGING COMMODE MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Montage darf nur durch fachkundiges Personal erfolgen Fitting has to be done by (2x) Beschlagbeutel 624 qualified personnel (2x) Accessories bag 624 Le montage doit uniquement être... -
Seite 72: Konsole / Kommode Schubkasten-/Türeinstellung
MONTAGEANLEITUNG ACREA KONSOLE / KOMMODE SCHUBKASTEN-/TÜREINSTELLUNG CONSOLE/CHEST, DRAWER ADJUSTMENT/DOOR ADJUSTMENT CHEVET/COMMODE, REGLAGE DES TIROIRS/REGLAGE DES PORTES NACHTKASTJE/COMMODE, AFSTELLING LADEN/AFHANGEN DEUR MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Scharniereinstellung Hinge adjustment Réglage de la charnière Scharnierverstelling Tür Door Porte Deur Scharnier lösen Releasing the hinge Desserrez la charnière... - Seite 73 MONTAGEANLEITUNG ACREA KONSOLE/KOMMODE HÖHENVERSTELLUNG CONSOLE/CHEST, HEIGHT ADJUSTMENT CHEVET/COMMODE, REGLAGE EN HAUTEUR NACHTKASTJE/COMMODE, HOOGTEVERSTELLING MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Aushängen des Schubkastens Detaching the drawer Dépose du tiroir Lade demonteren Nur bei Type 520 Only for type 520 Seulement pour réf. 520...
- Seite 74 MONTAGEANLEITUNG ACREA HOLZ-WINKELBORDE ANGLED WOODEN SHELVES TABLETTES EN EQUERRE EN BOIS GEHOEKTE HOUTEN BOEKENPLANKEN GESAMTÜBERSICHT · SUMMARY · VUE GENERALE · TOTAALOVERZICHT Montage darf nur durch Beschlagbeutel 1437 fachkundiges Personal erfolgen Accessories bag 1437 Sachets de ferrures 1437 Fitting has to be done...
- Seite 75 MONTAGEANLEITUNG ACREA HOLZ-WINKELBORDE ANGLED WOODEN SHELVES TABLETTES EN EQUERRE EN BOIS GEHOEKTE HOUTEN BOEKENPLANKEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE ø8mm ø8mm D 2x ø8mm E 2x 5,5x60 Wandbefestigung Achtung! Die Wandbeschaffenheit ist vor der Montage unbedingt zu prüfen. Verwendung von Dübeln bei Beton und/oder festem Mauerwerk. Bei abweichender Beschaffenheit (z.B.
- Seite 76 MONTAGEANLEITUNG ACREA HOLZ-WINKELBORDE ANGLED WOODEN SHELVES TABLETTES EN EQUERRE EN BOIS GEHOEKTE HOUTEN BOEKENPLANKEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SW 4 SW 10 SEITE 76...
- Seite 77 MONTAGEANLEITUNG ACREA HOLZ-WINKELBORDE ANGLED WOODEN SHELVES TABLETTES EN EQUERRE EN BOIS GEHOEKTE HOUTEN BOEKENPLANKEN MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Montage darf nur durch Beschlagbeutel 1512 fachkundiges Personal erfolgen Accessories bag 1512 Fitting has to be done Sachets de ferrures 1512...
- Seite 78 MONTAGEANLEITUNG ACREA WINKELBORDE MIT ABLAGEFLÄCHE AUS GLAS ANGLED SHELVES WITH GLASS SHELF TABLETTES EN EQUERRE AVEC SURFACE DE DESSERTE EN VERRE GEHOEKTE BOEKENPLANKEN MET GLAZEN LEGGER GESAMTÜBERSICHT · SUMMARY · VUE GENERALE · TOTAALOVERZICHT Montage darf nur durch Beschlagbeutel 1437...
- Seite 79 MONTAGEANLEITUNG ACREA WINKELBORDE MIT ABLAGEFLÄCHE AUS GLAS ANGLED SHELVES WITH GLASS SHELF TABLETTES EN EQUERRE AVEC SURFACE DE DESSERTE EN VERRE GEHOEKTE BOEKENPLANKEN MET GLAZEN LEGGER MONTAGE · ASSEMBLY · MONTAGE · MONTAGE ø8mm ø8mm D 2x C 2x 5,5x60 ø8mm...
- Seite 80 MONTAGEANLEITUNG ACREA WINKELBORDE MIT ABLAGEFLÄCHE AUS GLAS ANGLED SHELVES WITH GLASS SHELF TABLETTES EN EQUERRE AVEC SURFACE DE DESSERTE EN VERRE GEHOEKTE BOEKENPLANKEN MET GLAZEN LEGGER MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SW 4 SW 10 SEITE 80...
-
Seite 81: Hängeelemente Mit Klappe
MONTAGEANLEITUNG ACREA 2R HÄNGEELEMENTE MIT KLAPPE 2 RASTER WALL UNITS WITH FLAP ELEMENTS SUSPENDUS 2 UNITES AVEC ABATTANT 2 RASTER HANGELEMENTEN MET KLEP GESAMTÜBERSICHT · SUMMARY · VUE GENERALE · TOTAALOVERZICHT Montage darf nur durch 2x Beschlagbeutel 1437 fachkundiges Personal erfolgen... - Seite 82 MONTAGEANLEITUNG ACREA 2R HÄNGEELEMENTE MIT KLAPPE 2 RASTER WALL UNITS WITH FLAP ELEMENTS SUSPENDUS 2 UNITES AVEC ABATTANT 2 RASTER HANGELEMENTEN MET KLEP MONTAGE · ASSEMBLY · MONTAGE · MONTAGE , 5 m ø8mm A 2x ø8mm ø8mm B 2x 5,5x60 ø8mm...
- Seite 83 MONTAGEANLEITUNG ACREA 2R HÄNGEELEMENTE MIT KLAPPE 2 RASTER WALL UNITS WITH FLAP ELEMENTS SUSPENDUS 2 UNITES AVEC ABATTANT 2 RASTER HANGELEMENTEN MET KLEP MONTAGE · ASSEMBLY · MONTAGE · MONTAGE C 2x SEITE 83...
-
Seite 84: Montage / Einstellung Klappenbeschlag Klappe Mit Öffnung Nach Unten
MONTAGEANLEITUNG MONTAGE / EINSTELLUNG ACREA KLAPPENBESCHLAG KLAPPE MIT ÖFFNUNG NACH UNTEN ASSEMBLY / ADJUSTING FLAP BRACKET FOR FLAP OPENING DOWNWARDS MONTAGE / REGLAGE DES FERRURES POUR ABATTANT AVEC OUVERTURE VERS LE BAS MONTAGE / AFSTELLEN VAN HET KLEPBESLAG VOOR NAAR ONDEREN TE OPENEN KLEP MONTAGE ·... - Seite 85 MONTAGEANLEITUNG ACREA 2R HÄNGEELEMENTE MIT KLAPPE LEUCHTMITTELWECHSEL FÜR GLASFACHBELEUCHTUNG 2 RASTER WALL UNITS WITH FLAP - CHANGING LIGHT BULB FOR GLASS COMPARTMENT LAMP ELEMENTS SUSPENDUS 2 UNITES AVEC ABATTANT - REMPLACEMENT DES LAMPES POUR UN ECLAIRAGE DE COMPARTIMENT EN VERRE...
- Seite 86 MONTAGEANLEITUNG ACREA 2R HÄNGEELEMENTE MIT KLAPPE LEUCHTMITTELWECHSEL FÜR GLASFACHBELEUCHTUNG 2 RASTER WALL UNITS WITH FLAP - CHANGING LIGHT BULB FOR GLASS COMPARTMENT LAMP ELEMENTS SUSPENDUS 2 UNITES AVEC ABATTANT - REMPLACEMENT DES LAMPES POUR UN ECLAIRAGE DE COMPARTIMENT EN VERRE...
- Seite 87 MONTAGEANLEITUNG ACREA 2R HÄNGEELEMENTE MIT KLAPPE LEUCHTMITTELWECHSEL FÜR GLASFACHBELEUCHTUNG 2 RASTER WALL UNITS WITH FLAP - CHANGING LIGHT BULB FOR GLASS COMPARTMENT LAMP ELEMENTS SUSPENDUS 2 UNITES AVEC ABATTANT - REMPLACEMENT DES LAMPES POUR UN ECLAIRAGE DE COMPARTIMENT EN VERRE...
- Seite 88 MONTAGEANLEITUNG ACREA WANDSTECKBORD WALL SHELF TABLETTE MURALE VRIJHANGENDE BOEKENPLANK MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Montage darf nur durch fachkundiges Personal erfolgen Fitting has to be done by qualified personnel Le montage doit uniquement être effectué par de main d´oevre spécialisée...
- Seite 89 MONTAGEANLEITUNG ACREA WANDSTECKBORD WALL SHELF TABLETTE MURALE VRIJHANGENDE BOEKENPLANK MONTAGE · ASSEMBLY · MONTAGE · MONTAGE B 2x/3x ø8mm C 4x/6x ø8mm D 4x/6x SW 4 SW 4 SEITE 89...
- Seite 90 MONTAGEANLEITUNG ACREA WANDSTECKBORD WALL SHELF TABLETTE MURALE VRIJHANGENDE BOEKENPLANK MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Montage darf nur durch Beschlagbeutel 1512 fachkundiges Personal erfolgen Accessories bag 1512 Fitting has to be done Sachets de ferrures 1512 by qualified personnel Zakjes met beslagdelen 1512 Le montage doit uniquement être...
- Seite 91 MONTAGEANLEITUNG ACREA SPIEGEL MIRROR MIROIR SPIEGEL MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Beschlagbeutel 181 Accessories bag 181 Sachets de ferrures 181 1 1 0 Montage darf nur durch Zakjes met beslagdelen 181 fachkundiges Personal erfolgen Fitting has to be done by qualified personnel Le montage doit uniquement être...
- Seite 92 MONTAGEANLEITUNG ACREA SPIEGEL MIRROR MIROIR SPIEGEL MONTAGE · ASSEMBLY · MONTAGE · MONTAGE SERVICE Stand: 04/2013 Mat.-Nr.: 1356514 hülsta-werke · Karl-Hüls-Straße 1 · 48703 Stadtlohn TEL +49 2563 86-0 · FAX +49 2563 86-1417 www.huelsta.com · info@huelsta.com SEITE 92...
