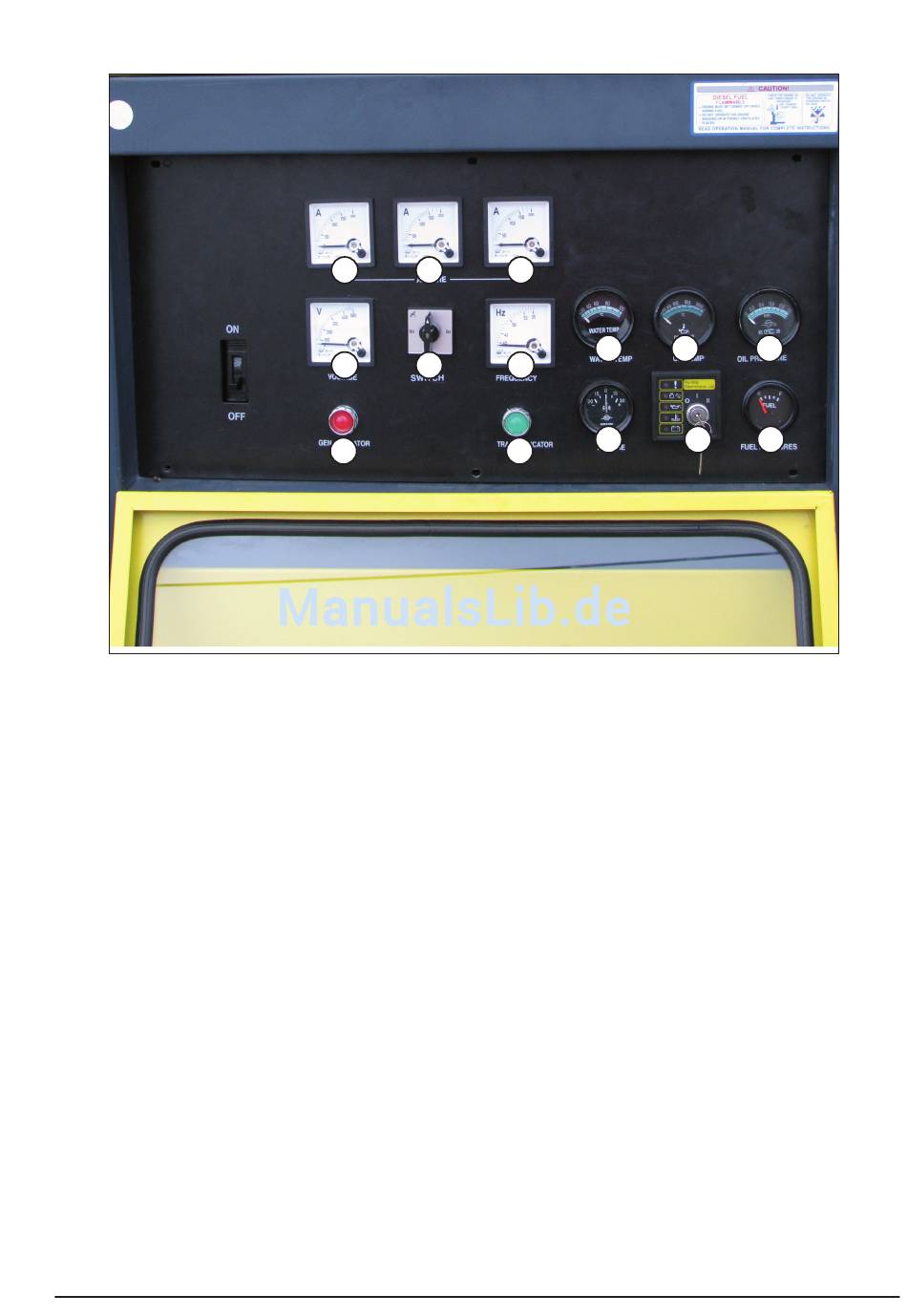

17.2. Frontpanel
15 .. Motorsteuerung Deep Sea Electronic DSE501
Schalterstellungen:
- 0: Motor ausgeschalten (OFF)
- I: Motor eingeschalten (ON)
- II: Motor starten (START)
(weitere Informationen siehe Motorsteuerung)
16 .. Tankanzeige
17 .. Batterieladestromanzeige
18 .. Öldruckanzeige
19 .. Öltemperaturanzeige
20 .. Kühlmitteltemperaturanzeige
21 .. Hertzmeter
22 .. Voltmeter
Anzeigewert abhängig von Wahlschalter
23 .. Wahlschalter für Voltmeter
Anzeigeoptionen:
- 0: Keine Anzeige
- AB: Ausgangsspannung L1-L2 (Soll: 400V)
- BC: Ausgangsspannung L2-L3 (Soll: 400V)
- CA: Ausgangsspannung L3-L1 (Soll: 400V)
24 .. Amperemeter L1
25 .. Amperemeter L2
26 .. Amperemeter L3
Um Schwankungen in der Phasenspannung
zu vermeiden sollte die Stromentnahme der
einzelnen Phasen annähernd gleich sein.
24
25
22
23
28
27 .. Generatorbetriebsanzeige
28 .. Ausgang durchgeschaltet
29 .. Schalter für
26
20
19
21
17
27
400 Volt Leuchte
Angeschlossen zwischen L1 und L3
Leuchtet wenn Generator Spannung abgibt
400 Volt Leuchte
Angeschlossen zwischen L1 und L3
Leuchtet wenn Leitungsschutzschalter
eingeschaltet ist.
Leitungschutzschalter 3-Polig (100A)
Type: CAM2-100
18
15
16
5
