Bitte zusätzlich besorgen
Bodenanker Safety Plus Art. 1719
oder Bodenanker Safety Art. 1695
Art. 1719
Art. 1695
2

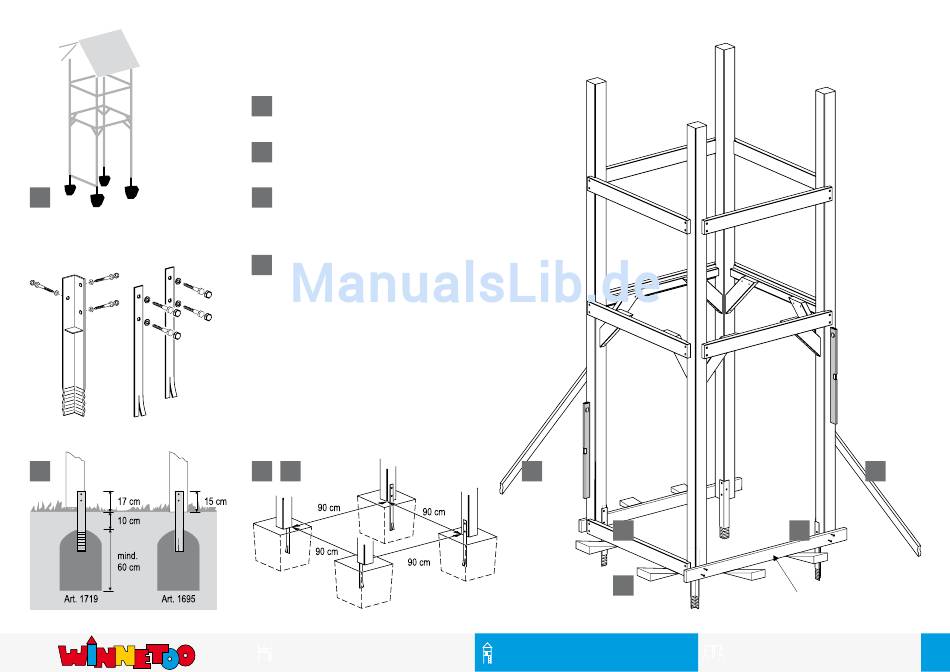

Ablauf:
1
Die Bodenanker entsprechend der jeweiligen Vorgaben montieren.
Hilfsleisten oder Systembalken anbringen.
2
Das Fundament vorbereiten. Beton= Sandkiesgemisch Körnung 0/32
plus Zement im Mischungsverhältnis 3:1
3
Den Spielturm mit den Bodenankern komplett in das vorbereitete
Fundament stellen. Die Abstände zum Boden mit Keilen oder anderen
Unterfütterungsmaterial herstellen, damit der Turm horizontal in der
Waage und vertikal im Lot steht.
4
Den Spielturm durch Schrägleisten gegen Umfallen abstützen.
Den Beton aushärten lassen.
Fundamentgröße:
sandiger Boden -
50 x 50 x 80 cm
weiches Erdreich -
40 x 40 x 70 cm
fester, gewachsener Boden - 35 x 35 x 60 cm
2
3
Von Pfosten zu Pfosten, innen gemessen.
Positionierung der Bodenanker mit Art. 1695
4
1
3
1652 Spielturm / 4
4
Positionierung
der Bodenanker
mit Art. 1719
1
Hilfsleiste oder Systembalken
ST9
