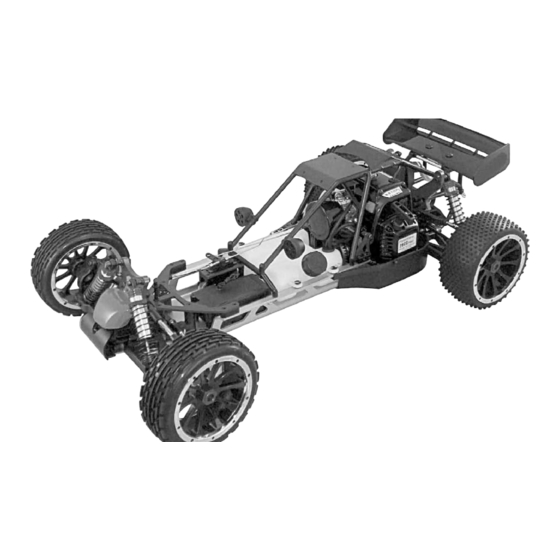

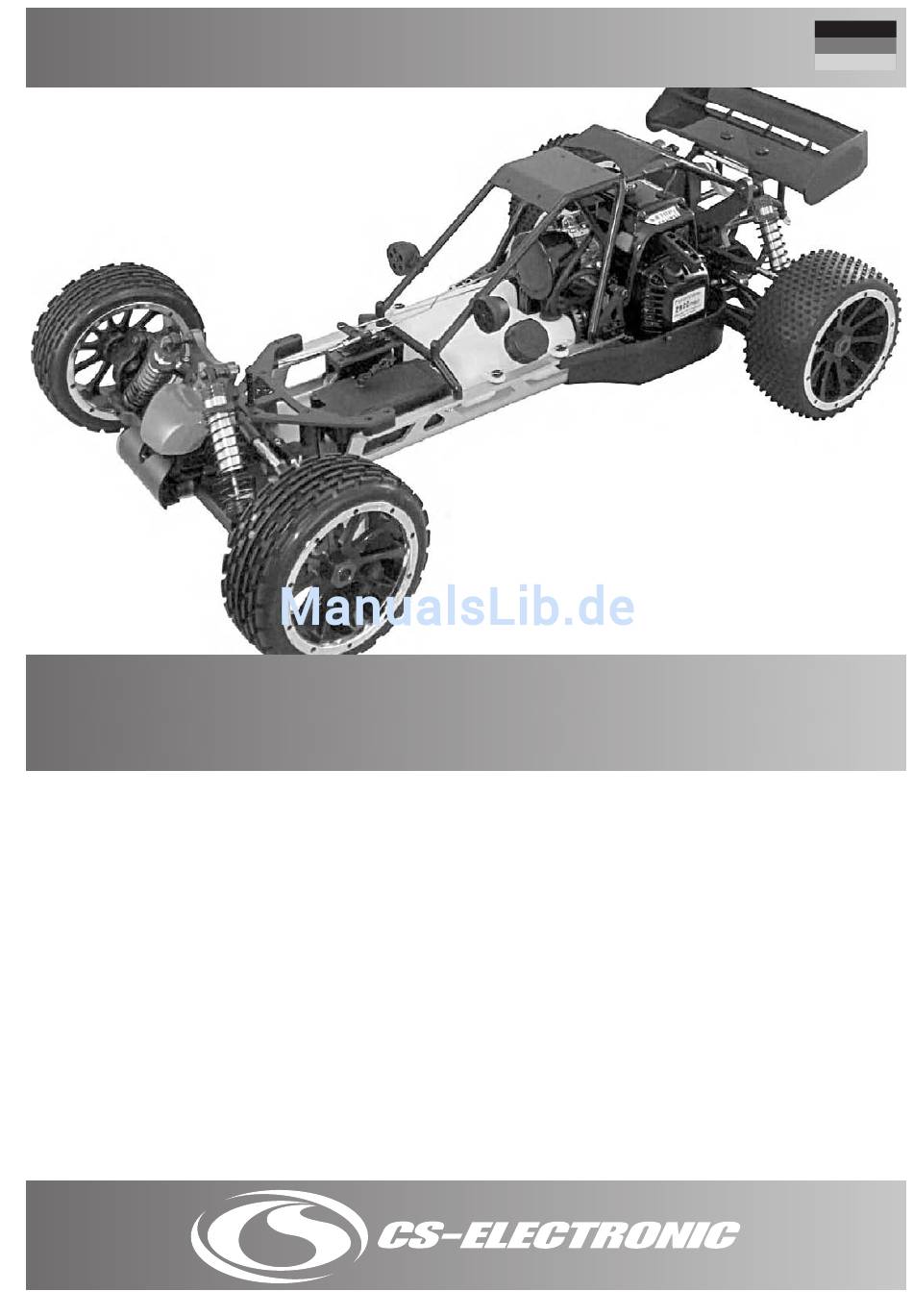

CS-Electronic Beach Devil Bedienungsanleitung
Inhaltsverzeichnis
Beach Devil
High Class RTR
Einfaches Handling
Mega Performance
Mega Speed
Technische Daten:
Länge:
Breite:
Höhe:
Achsstand:
Bodenfreiheit:
Reifen-Durchmesser vorne:
Reifen-Durchmesser hinten:
2-Takt-Motor
Bedienungsanleitung
Best.-Nr. C10310
1/5 Scale 2WD Buggy Beach Devil 26 cm³
825 mm
480 mm
270 mm
610 mm
55 mm
176 x 65 mm
170 x 75 mm
26 cm³
Komplett montiert
Fahrfertig aus der Box
Inklusive hochwertiger 2,4 GHz-
LCD-Fernsteuerung
Füllmenge des Tankes:
Antrieb:
Fernsteuerung:
Servos:
Gewicht:
Chasssis:
Bremse:
2WD Karadanwellen
2,4 GHz Drehknopfsender
27 kgcm Lenkservo
13 kgcm Gas-/Bremsservo
4 mm Aluminium 6061T6
doppelte Scheibenbremse
700 cc
12,5 kg
Inhaltsverzeichnis
Verwandte Anleitungen für CS-Electronic Beach Devil
Inhaltszusammenfassung für CS-Electronic Beach Devil
- Seite 1 Bedienungsanleitung Beach Devil Best.-Nr. C10310 1/5 Scale 2WD Buggy Beach Devil 26 cm³ High Class RTR Komplett montiert Einfaches Handling Fahrfertig aus der Box Mega Performance Inklusive hochwertiger 2,4 GHz- Mega Speed LCD-Fernsteuerung Technische Daten: Füllmenge des Tankes: 700 cc Länge:...
-
Seite 2: Vor Dem Start
Einleitung Vor dem Start Wir beglückwünschen Sie zum Kauf Ihres neuen Beach Devil Off- Laden Sie alle Akkus der Fernsteuerung. road-Modells aus dem Hause CS-ELECTRONIC. Sie können sicher Überprüfen Sie die Funktion der Fernsteuerung sein, ein Produkt erworben zu haben, das auf der Grundlage der Reinigen und ölen Sie den Luftfilter regelmäßig. -
Seite 3: Die 2,4-Ghz-Lcd-Fernsteuerung
Die 2,4-GHz-LCD-Fernsteuerung Interne Antenne Das RTR-Modell wird mit einer 2,4-GHz-LCD-Fernsteuerung geliefert. Der Drehknopfsender bietet diverse Einstellmöglich- Ein-/Aus-Schalter Trimmung Lenkung, keiten. Bitte lesen Sie unbedingt zuerst die Anleitung, bevor Sie Digitalschalter 1 LCD Display die Fernsteuerung in Betrieb nehmen. Lenkrad Bedienelemente Mit dem Ein-/Aus-Schalter wird der Sender ein- bzw. - Seite 4 deshalb nur bei starken Servos verwendet werden sollte. Mit der Funktion der Fernsteuerung. Beim Betätigen des Lenkrades müs- + oder - Taste können Sie die Funktion ein- oder ausschalten. sen sich die Vorderräder bewegen. Wird der Gas-/Bremshebel bewegt, muss sich die Luftklappe des Vergasers bewegen bzw. die Bremse muss betätigt werden.
-
Seite 5: Der Motor
Der Motor Inbetriebnahme des Motors stellt. In diesem Fall drehen Sie die Leerlauf-Gemischverstellung im Uhrzeigersinn ca. 1/8 Umdrehung zu. Der Motor ist vom Werk her voreingestellt. Vor der Inbetrieb- Um die Vollgaseinstellung vorzunehmen, bocken Sie das Fahr- nahme des Motors ist der Luftfilter auf Verschmutzung und zeug auf, so dass die Räder frei drehen können. -
Seite 6: Benötigter Treibstoff
Einlaufen des Motors komplett gesäubert werden, sodass wieder genügend Kühlluft angesaugt werden kann. EIn neuer Motor muss eingelaufen werden, damit sich die Nach Fahrten im Nassen beziehungsweise bei Regen oder nach bewegten Teile aufeinander einpassen können. Starten Sie den einer Reinigung des Modells mit Wasser sollte die Kupplung Motor und fahren Sie die ersten 2 bis drei Tankfüllungen mit ma- entfernt und die Befestigungsschrauben sowie die Kupplungsba- ximal Halbgas. - Seite 7 Schritt 5: Montage Diff-Ausgänge Schritt 1: Montage Diff-Gehäuse Schritt 2: Montage Diff-Zahnrad Schritt 6: Montage vorderes Getriebegehäuse Schritt 7: Montage hinteres Getriebegehäuse Schritt 3: Montage Diff-Planetenräder Schritt 4: Montage Diff-Zanhrad Schritt 8: Montage vordere Dämpferplatte...
- Seite 8 Schritt 13: Montage hinterer Achsschenekl Schritt 9: Montage vordere Dämpferplatte Schritt 14: Montage Querlenker vorne oben Schritt 10: Montage Querlenker-Buchsen Schritt 15: Montage Querlenker hinten oben Schritt 11: Montage hintere Spoßdämpferplatte Schritt 12: Montage Nachlaufträger Schritt 16: Montage Querlenker vorne unten...
- Seite 9 Schritt 17: Montage Querlenker hinten Schritt 21: Montage Ackermann-Platte Schritt 22: Montage Spurstange Schritt 18: Montage Radaufhängung und Getriebegehäuse vorne Schritt 23: Montage Lenkgestänge Schritt 19: Montage Hinterachse Schritt 24: Montage vordere SToßdämpfer (kurz) Schritt 20: Montage Servosaver und Lenkhebel und hintere Sto0dämpfer (lang)
- Seite 10 Schritt 25: Montage hintere Sto0dämpfer Schritt 29: Montage Kupplungsglocke Schritt 30: Montage 1. Gang Getriebe Schritt 26 Montage vordere Sto0dämpfer Schritt 31: Montage 2. Gang Getriebe Schritt 27: Montage Kraftstofftank Schritt 28: Montage Flügelhalterung Schritt 32: Montage Getriebeabdeckung...
- Seite 11 Schritt 37: Montage Gasgestänge Schritt 33: Montage Scheibenbremse Schritt 38: Montage Karosseriehalter Schritt 34: Montage Radioplatte Schritt 39: Montage Servogestänge Schritt 35: Montage Akkubox Schritt 36: Montage Servo Schritt 40: Montage Mitteldifferenzial...
- Seite 12 Schritt 45: Montage Bügel A Schritt 41: Montage Gasgestänge Schritt 46: Montage Bügel B Schritt 42: Montage Platte vorne oben Schritt 43: Montage Motorhalter Schritt 47: Montage Befestigung Tank Schritt 44: Montage Motorhalter Schritt 48: Montage Akkubox...
- Seite 13 Schritt 54: Montage Servosaver Schritt 49: Montage Mitteldifferenzial Schritt 55: Montage Schritt 50: Montage Servosaver Überrollkäfig Schritt 51: Montage Servosaver Schritt 56: Montage Ab- deckung Überrollkäfig Schritt 52: Montage Vorderachseinheit Schritt 57: Montage Flügel Schritt 53: Montage vordere obere Platte...
- Seite 14 Schritt 62: Montage Vorderräder Schritt 58: Montage Überrollkäfig Schritt 59: Montage Seitenschutz Schritt 63: Montage Räder Schraubbefestigung Schritt 64: Montage Gasgestämge Schritt 60: Montage Silikonschläuche Schritt 65: Montage Karosserie Schritt 61: Montage Hinterräder...
- Seite 15 Explosionszeichnung Motor Diagramm (26 ccm)
- Seite 16 Ersatzteile 50004 Vordere untere Quer- 50005 Hintere untere Quer- 50055 Querlenker hinten 54028 Front Upper Suspensi- lenker (2) lenker (2) oben (2) on Arm 2P 50006 Akku-/Empfängerbox 50007 Getriebegehäuse (1) 50010 Mitteldifferential-Befe- 50011 Mitteldifferential-Befe- stigung (2) stigung Set (1) 50013 Lenknaben-Satz (links/ 50014 Vordere Achsschenkel, 50012 Servo Saver/Lenkhebel 50018 Spritschlauch (1)
- Seite 17 Ersatzteile 50046 Servohalter (links/ 50048A Lenkservo (27Kg) (1) 50048B Gas-Servo ( 9Kg) (1) 51006 Rammer vorne, 1 Stück rechts), 1 Paar 50117 Servobefestigung für 50118 Servo-Hörner,Lenkung/ 02071 Empfänger 3-Kanal 50049 Spurstangen (2) Rhino/Futaba (2) Gas-Bremse (7) (FM) (1) 50050 Ladegerät 250mA (1) 50051 Empfänger-Akkupack 50053 Zündkerze NGK -CMR 81013 Karosserie-Klammern...
- Seite 18 Ersatzteile 50075 Mitteldifferenzial-Ge- 50116 Differenzial-Zahnräder 52027 Gear (24T) 1P 52028 Gear (26T) 1P triebesatz, 1 Satz (25 Zähne) (3) 50027 Differnzial-Zahnrad ( 35 54001 Chassis 1P 54002 Front Shock Absorber 50003 Hintere Stoßdämpfer Zähne) (1) (Short) 2P 54004 Roll Cage (Unassemble) 54005 L/R Roll Cage Light 54006 Front Shock Tower 1P 54007 Rear Shock Tower 1P...
- Seite 19 Ersatzteile 54021 Side Wing Post w/Wing 54022 Body Posts 2P 54023 Diff Joint Cups 2P 54024 Brake Cam Set Stay 2P 54025 Side Guards 1SET 54030 Servo Link 1P 54026 Exhaust Pipe+Silicone 51021 Felgen vorne 1 Paar Joint Tubing 1SET 51022 Reifen vorne 1 Paar 51023 Montierte Felgen und 51001 Felgen -Buggy- kom-...
- Seite 20 Ersatzteile 50115 Kugeln für Lenkgestän- 50045 Kugellager (26 x 10 x 50068 Kugellager (22 x 10 x 50069 Kugellager (24 x 12 x ge (10 mm) (4) 8) (6) 7) (2) 6) (8) 50070 Kugellager (22 x 8 x 7) 50079 Muttern M4 (7) 50080 Muttern M5 (9) 50081 Muttern M6 (3)
- Seite 21 Ersatzteile 50085 Senkkopf-Schrauben 50086 Senkkopf-Schrauben 50087 Senkkopf-Schrauben 50088 Senkkopf-Schrauben M4 x16, (11) M4 x 20 (8) M4 x 25 (8) M5 x 12 (4) 50089 Senkkopf-Schrauben 50090 Senkkopf-Schrauben 50091 Senkkopf-Schrauben 50092 Senkkopf-Schrauben M5 x 15 (12) M5 x 18 (4) M5 x 20, (8) M5 x 25 (4) 50093 Zylinderkopf-Schrau-...
-
Seite 22: Optionale Tuningteile Für Buggy
Optionale Tuningteile für Buggy 050001SP Alu-Querlenker 050002SP Alu-Querlenker 050003SP Alu-Mitteldifferen- 050004SP Alu-Getriebehalter, vorne unten (2) hinten unten (2) zial-Halter (2) 1 Satz 051011SP Front Upper Susp 054002SP Rear Lower Susp 054007SP F/R Susp Arm Hol- 054008SP Rear Susp Arm Arm 2P Arm 2P der (Short)(Direct hole) 1SET Holder (Long)(Inside bevel... - Seite 23 Optionale Tuningteile für Buggy 050028 Air Filter 1P 050040 Air Filter 1P 050031BC Alu Radmutter 050029 Shock Absorber Pro- geschlossen blau tective Head 1P 050101 Outerwear Shock 050009 Kardan Gelenkwellen 050011SP Alu-Servohalter, 1 050023SP Alu-Servohorn (1) Absorber Covers 4P Satz 050005SP Alu-C-Hubs vorne, 050007SP Alu-Radträger 1 Satz...
-
Seite 24: Hinweise Zum Umweltschutz
Die Einhaltung der Gebrauchsanleitung sowie die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und War- Einsendungen tung des Produktes können von CS-ELECTRONIC zu keiner Zeit Unfreie Sendungen können von uns nicht entgegengenommen überwacht werden. Daher übernimmt CS-ELECTRONIC keinerlei werden. Bitte teilen Sie uns Ihre vollständige Adresse mit, damit Haftung für Verluste, Schäden oder Kosten, die sich aus fehler-...
