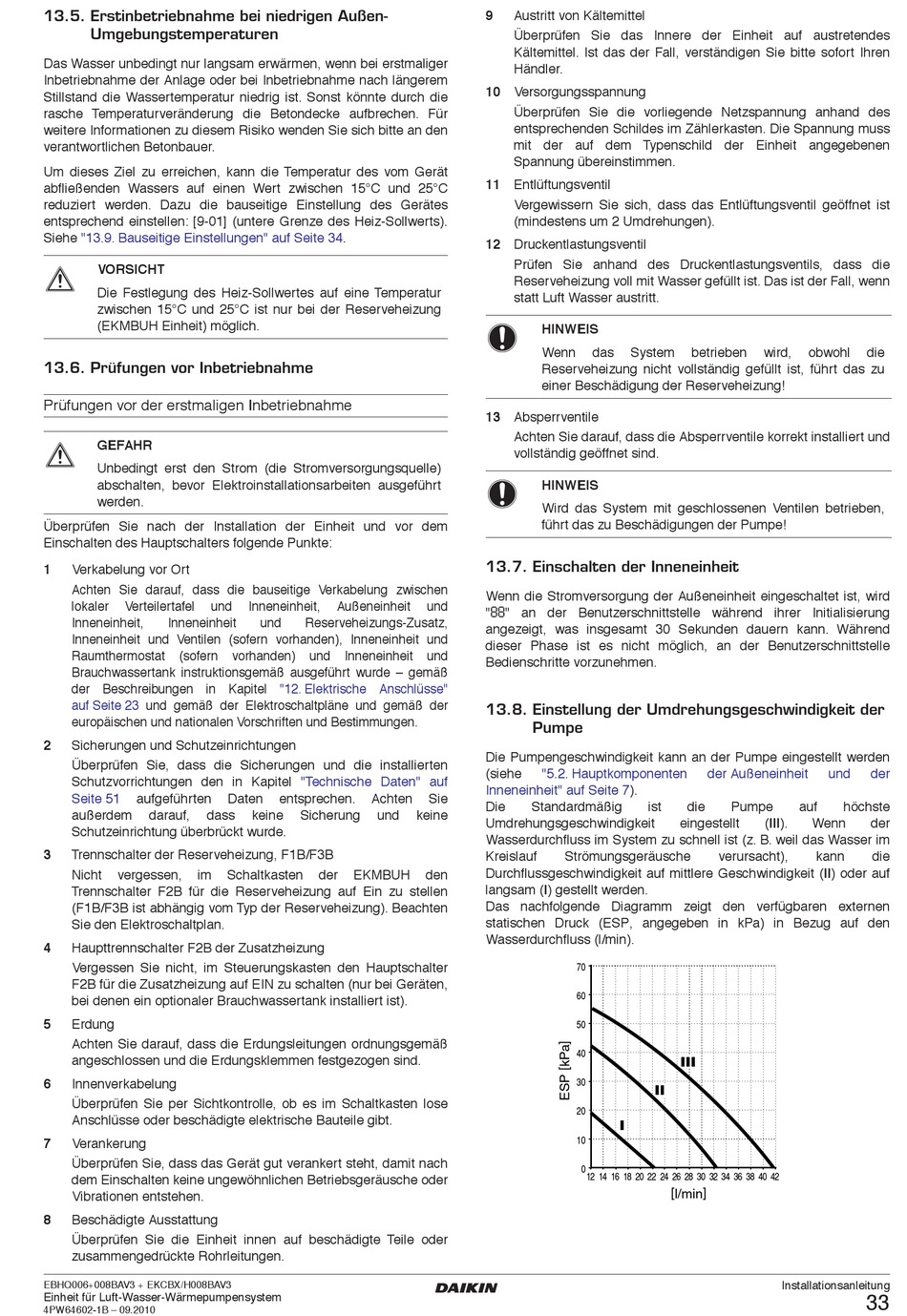

13.5. Erstinbetriebnahme bei niedrigen Außen-
Umgebungstemperaturen
Das Wasser unbedingt nur langsam erwärmen, wenn bei erstmaliger
Inbetriebnahme der Anlage oder bei Inbetriebnahme nach längerem
Stillstand die Wassertemperatur niedrig ist. Sonst könnte durch die
rasche Temperaturveränderung die Betondecke aufbrechen. Für
weitere Informationen zu diesem Risiko wenden Sie sich bitte an den
verantwortlichen Betonbauer.
Um dieses Ziel zu erreichen, kann die Temperatur des vom Gerät
abfließenden Wassers auf einen Wert zwischen 15°C und 25°C
reduziert werden. Dazu die bauseitige Einstellung des Gerätes
entsprechend einstellen: [9-01] (untere Grenze des Heiz-Sollwerts).
Siehe "13.9. Bauseitige Einstellungen" auf Seite
VORSICHT
Die Festlegung des Heiz-Sollwertes auf eine Temperatur
zwischen 15°C und 25°C ist nur bei der Reserveheizung
(EKMBUH Einheit) möglich.
13.6. Prüfungen vor Inbetriebnahme
Prüfungen vor der erstmaligen Inbetriebnahme
GEFAHR
Unbedingt erst den Strom (die Stromversorgungsquelle)
abschalten, bevor Elektroinstallationsarbeiten ausgeführt
werden.
Überprüfen Sie nach der Installation der Einheit und vor dem
Einschalten des Hauptschalters folgende Punkte:
1 Verkabelung vor Ort
Achten Sie darauf, dass die bauseitige Verkabelung zwischen
lokaler Verteilertafel und
Inneneinheit, Inneneinheit
Inneneinheit und Ventilen (sofern vorhanden), Inneneinheit und
Raumthermostat (sofern vorhanden) und Inneneinheit und
Brauchwassertank instruktionsgemäß ausgeführt wurde – gemäß
der Beschreibungen in Kapitel
auf Seite 23 und gemäß der Elektroschaltpläne und gemäß der
europäischen und nationalen Vorschriften und Bestimmungen.
2 Sicherungen und Schutzeinrichtungen
Überprüfen Sie, dass die Sicherungen und die installierten
Schutzvorrichtungen den in Kapitel
Seite 51 aufgeführten
außerdem darauf, dass
Schutzeinrichtung überbrückt wurde.
3 Trennschalter der Reserveheizung, F1B/F3B
Nicht vergessen, im
Trennschalter F2B für die Reserveheizung auf Ein zu stellen
(F1B/F3B ist abhängig vom Typ der Reserveheizung). Beachten
Sie den Elektroschaltplan.
4 Haupttrennschalter F2B der Zusatzheizung
Vergessen Sie nicht, im Steuerungskasten den Hauptschalter
F2B für die Zusatzheizung auf EIN zu schalten (nur bei Geräten,
bei denen ein optionaler Brauchwassertank installiert ist).
5 Erdung
Achten Sie darauf, dass die Erdungsleitungen ordnungsgemäß
angeschlossen und die Erdungsklemmen festgezogen sind.
6 Innenverkabelung
Überprüfen Sie per Sichtkontrolle, ob es im Schaltkasten lose
Anschlüsse oder beschädigte elektrische Bauteile gibt.
7 Verankerung
Überprüfen Sie, dass das Gerät gut verankert steht, damit nach
dem Einschalten keine ungewöhnlichen Betriebsgeräusche oder
Vibrationen entstehen.
8 Beschädigte Ausstattung
Überprüfen Sie die Einheit innen auf beschädigte Teile oder
zusammengedrückte Rohrleitungen.
EBHQ006+008BAV3 + EKCBX/H008BAV3
Einheit für Luft-Wasser-Wärmepumpensystem
4PW64602-1B – 09.2010
34.
Inneneinheit, Außeneinheit
und Reserveheizungs-Zusatz,
"12. Elektrische Anschlüsse"
"Technische Daten" auf
Daten entsprechen. Achten
keine Sicherung und
Schaltkasten der EKMBUH
9 Austritt von Kältemittel
Überprüfen Sie das Innere der Einheit auf austretendes
Kältemittel. Ist das der Fall, verständigen Sie bitte sofort Ihren
Händler.
10 Versorgungsspannung
Überprüfen Sie die vorliegende Netzspannung anhand des
entsprechenden Schildes im Zählerkasten. Die Spannung muss
mit der auf dem Typenschild der Einheit angegebenen
Spannung übereinstimmen.
11 Entlüftungsventil
Vergewissern Sie sich, dass das Entlüftungsventil geöffnet ist
(mindestens um 2 Umdrehungen).
12 Druckentlastungsventil
Prüfen Sie anhand des Druckentlastungsventils, dass die
Reserveheizung voll mit Wasser gefüllt ist. Das ist der Fall, wenn
statt Luft Wasser austritt.
HINWEIS
Wenn
Reserveheizung nicht vollständig gefüllt ist, führt das zu
einer Beschädigung der Reserveheizung!
13 Absperrventile
Achten Sie darauf, dass die Absperrventile korrekt installiert und
vollständig geöffnet sind.
HINWEIS
Wird das System mit geschlossenen Ventilen betrieben,
führt das zu Beschädigungen der Pumpe!

13.7. Einschalten der Inneneinheit

Wenn die Stromversorgung der Außeneinheit eingeschaltet ist, wird
und
"88" an der Benutzerschnittstelle während ihrer Initialisierung
angezeigt, was insgesamt 30 Sekunden dauern kann. Während
dieser Phase ist es nicht möglich, an der Benutzerschnittstelle
Bedienschritte vorzunehmen.
13.8. Einstellung der Umdrehungsgeschwindigkeit der
Pumpe
Die Pumpengeschwindigkeit kann an der Pumpe eingestellt werden
(siehe "5.2. Hauptkomponenten
Inneneinheit" auf Seite
Sie
Die Standardmäßig
keine
Umdrehungsgeschwindigkeit
Wasserdurchfluss im System zu schnell ist (z. B. weil das Wasser im
Kreislauf Strömungsgeräusche
Durchflussgeschwindigkeit auf mittlere Geschwindigkeit (II) oder auf
den
langsam (I) gestellt werden.
Das nachfolgende Diagramm zeigt den verfügbaren externen
statischen Druck (ESP, angegeben in kPa) in Bezug auf den
Wasserdurchfluss (l/min).
70
60
50
40
30
20
10
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
das System betrieben wird,
der Außeneinheit
7).
ist die Pumpe
eingestellt
verursacht),
III
II
I
[ l/min ]
obwohl die
und der
auf höchste
(III). Wenn der
kann die
Installationsanleitung
33
