DBS 01- DBS 02
KOMMUNIKATIONSSYSTEM
DE
"WICHTIGE HINWEISE FÜR EINE SICHERE INSTALLATION"
ACHTUNG: DIE NICHT KORREKTE INSTALLATION KANN
SCHWERE SCHÄDEN VERURSACHEN. ALLE INSTALLA-
TIONSANLEITUNGEN GENAU BEACHTEN.
DAS VORLIEGENDE HANDBUCH IST AUßSCHLIESSLICH
FÜR PROFESSIONELLE INSTALLATEURE UND FACHPERSO-
NAL BESTIMMT.
Zeichenerklärung
Dieses Zeichen geht mit Aufmerksamkeit zu lesenden
Abschnitten voraus.
Dieses Zeichen geht Abschnitten mit Sicherheitshinwei-
sen voraus.
Dieses Zeichen geht Anmerkungen für den Benutzer
Bezugsvorschriften
Für das vorgenannten Produkt wurden die nachstehenden Bezug-
svorschriften berücksichtigt: EN 12978, UNI EN 954-1, CEI EN
60335-1, UNI EN 12453.

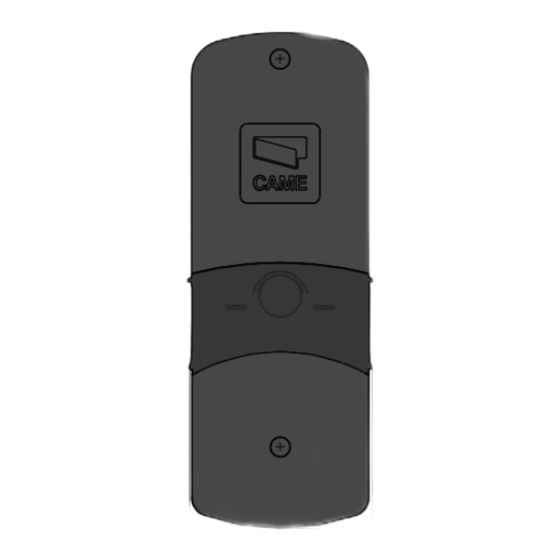

Beschreibung der Vorrichtung
Komplett von CAME Cancelli Automatici S.p.A. entwickelt und
hergestellt. Garantie 24 Monate – vorbehaltlich unsachgemäße
Veränderungen.
Für Automatiksysteme der Serie BZ-BX-BK .
Infrarot-Sicherheitsvorrichtung bestehend aus:
- Batteriegespeistem Uebertragungsgeraet mit Funktionswahl
durch DIP
- Empfänger 24V. WS/GS (DBS01 mit verblocktem Relaiskontakt
mit Einzelausgang), (DBS02 mit Doppelausgang), mit
Anschlußmöglichkeit für Service-Test. 2 Anzeige-LEDs „Kanal
aktiv", 2 Anzeige-LEDs "Batterie entladen".
-Höchstabstand Uebertragungsgeraet/Empfänger 10 m.
FÜR EMPFINDLICHE
SICHERHEITSKANTEN
INSTALLATIONSALEITUNG
Technische Daten
Sender
Speisespannung : 6 V (4 Batterien von 1.5V AAA)
Leistungsaufnahme : 70 µA
Schutzklasse: IP54
Material : PC-ABS UL94V0 / Polycarbonat / Marpram mar TPA1 65 NT
Betriebstemperatur:
Empfänger
Speisespannung: 24 V W.S. – G.S.
Leistungsaufnahme : 48 mA
Schutzklasse: IP54
Material: PC-ABS UL94V0 / Polycarbonat / Marpram mar TPA1 65 NT
Betriebstemperatur:

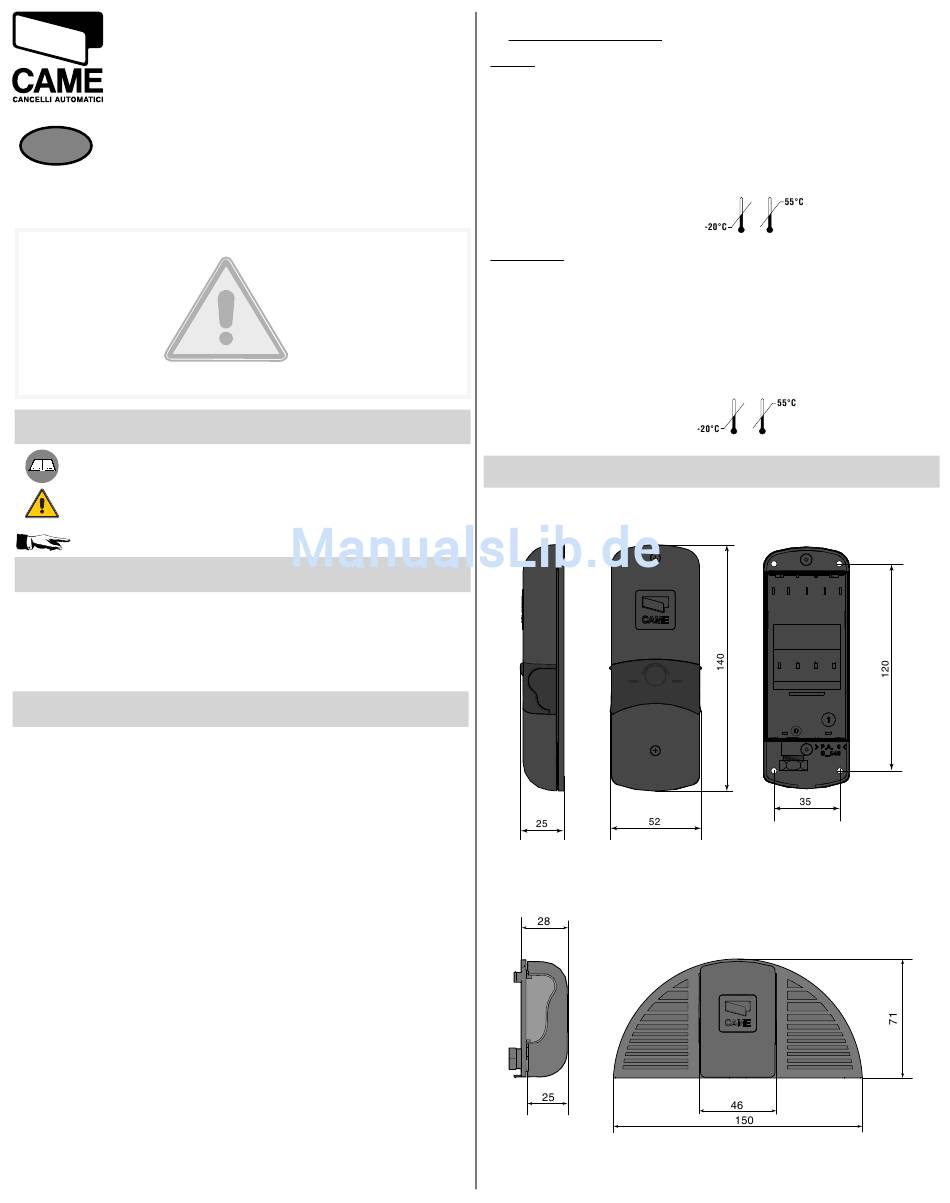

Raumbedarf und Maße der Löcher
Sender
Empfänger
