POOLSANA PROPULSION & PROTECT
Tipp Solarbetrieb: Der motorseitige Pfos-
ten der solarbetriebenen Abdeckung sollte
an der Seite montiert werden, welche am
meisten der Sonne ausgesetzt ist.

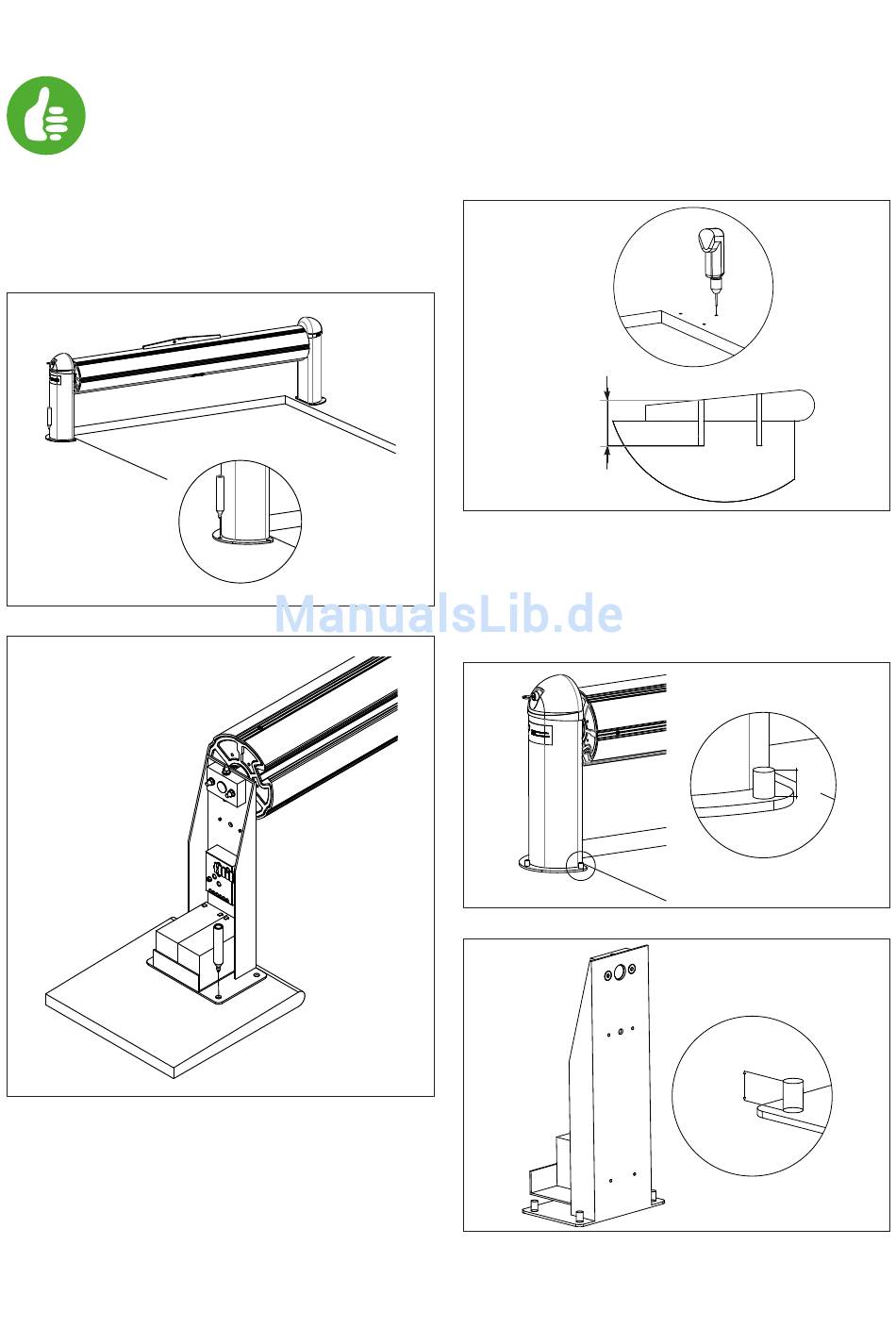

Platzieren Sie die Aufrollvorrichtung (vollständig mon-
tiert) über dem Becken in Position und markieren Sie
die Bohrlöcher mit einem Markerstift (Abb. 9).
Legen Sie die Vorrichtung danach wieder zur Seite,
um die Bohrungsarbeiten vorzunehmen.
Montageanleitung für automatische Überflur-Sicherheitsrollladenabdeckung
3.3 Vorbereitung der Befestigung (Abb. 10)
Mit 10 mm Durchmesser in den Betongurt bis zu einer
Tiefe von 100 bis 120 mm bohren.
Bohrstellen zur Reinigung ausblasen.
3.4 Befestigung im Boden
Setzen Sie die Gewindestifte für die Platten am Boden so
Abb. 9
ein, dass sie 15 mm über die Platte hinausragen (Abb 11).
Abb. 9-1
mind. 100 mm
100 mm mini
100 mm mini
D.10
D.10
D.10
Abb. 10
15
15
mm
mm
Abb. 11
15 mm
Abb. 11-1
9
