POOLSANA PROPULSION & PROTECT

1. Vorbereitung des Beckens

1.1 Elektrische Anschlüsse und Kabelfüh-
rungen

1.1.1 Stromversorgung des Schaltkastens

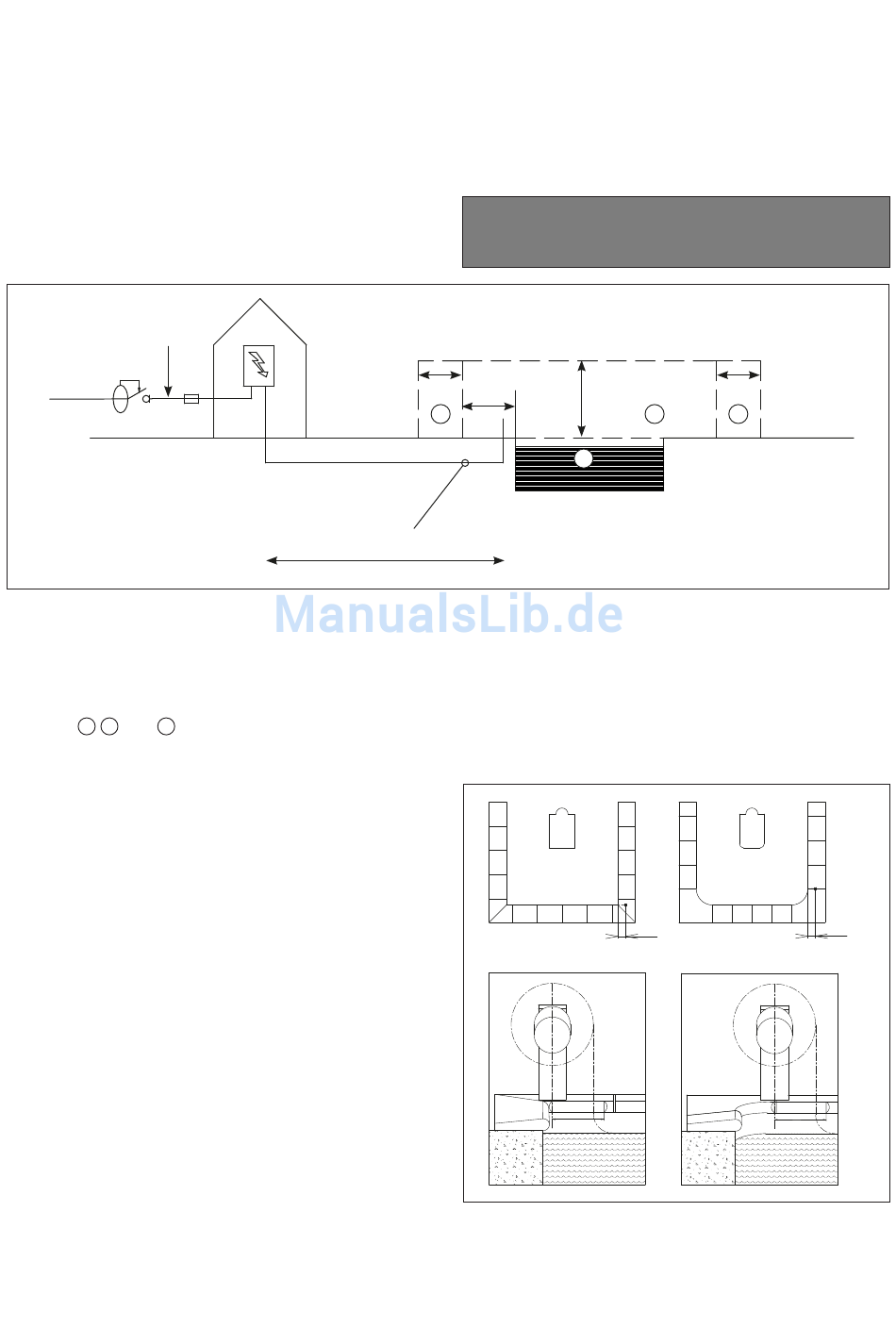

(Abb. 1)
3 x 2,5mm²
30 mA
230 V 50 Hz
Sehen Sie eine 230 V Stromversorgung mit einem
R2V 3G 2,5 mm² Netzkabel (oder Ro2V 3G 2,5 mm²)
für den Schaltkasten vor, der außerhalb des Becken-
bereichs 0 1 und 2 an einem trockenen Ort (Techni-
kraum) installiert werden muss.

1.1.2 Elektrischer Schutz

Diese Stromversorgung muss durch einen 10 A
Schutzschalter oder Sicherungsschalter und einen
30 mA Fehlerstromschutzschalter geschützt werden.

1.1.3 Kabelschutzrohre

Legen Sie eine geschützte Verbindung, um eine
Stromversorgung zwischen dem Schaltkasten und der
Rolle sicherzustellen, mit einem 2 x 4 mm² Mantel bei
einer Kabellänge von weniger als 15 m und 2 x 6 mm²
bei einer Kabellänge zwischen 15 und 30 m.
1.1.4 Kabelausgang am seitlichen
Pfosten/Steher (Abb. 2)
Diese Kabel 10 cm vom Beckenrand entfernt heraus-
führen, bei Ecksteinen mit 90°-Winkel parallel zu den
Montageanleitung für automatische Überflur-Sicherheitsrollladenabdeckung
10 A
0 m < D < 15 m → 2 x 4 mm
15 m < D < 30 m → 2 x 6 mm
Siehe geltende Normen, insbesondere die
elektrische Norm NF C 15-100
1,5 m
2 m
2
2
2
D
hinteren Randsteinen des Beckens. Ansonsten um den
vorhandenen Wert des Radius oder der gestoßenen
Ecke im Beckenwinkel vorrücken.
1,5 m
2,5 m
1
2
0
10 cm
10cm
x
x
X
Abb. 1
10 cm
10cm
x
x
X
Abb. 2
5
