POOLSANA PROPULSION & PROTECT

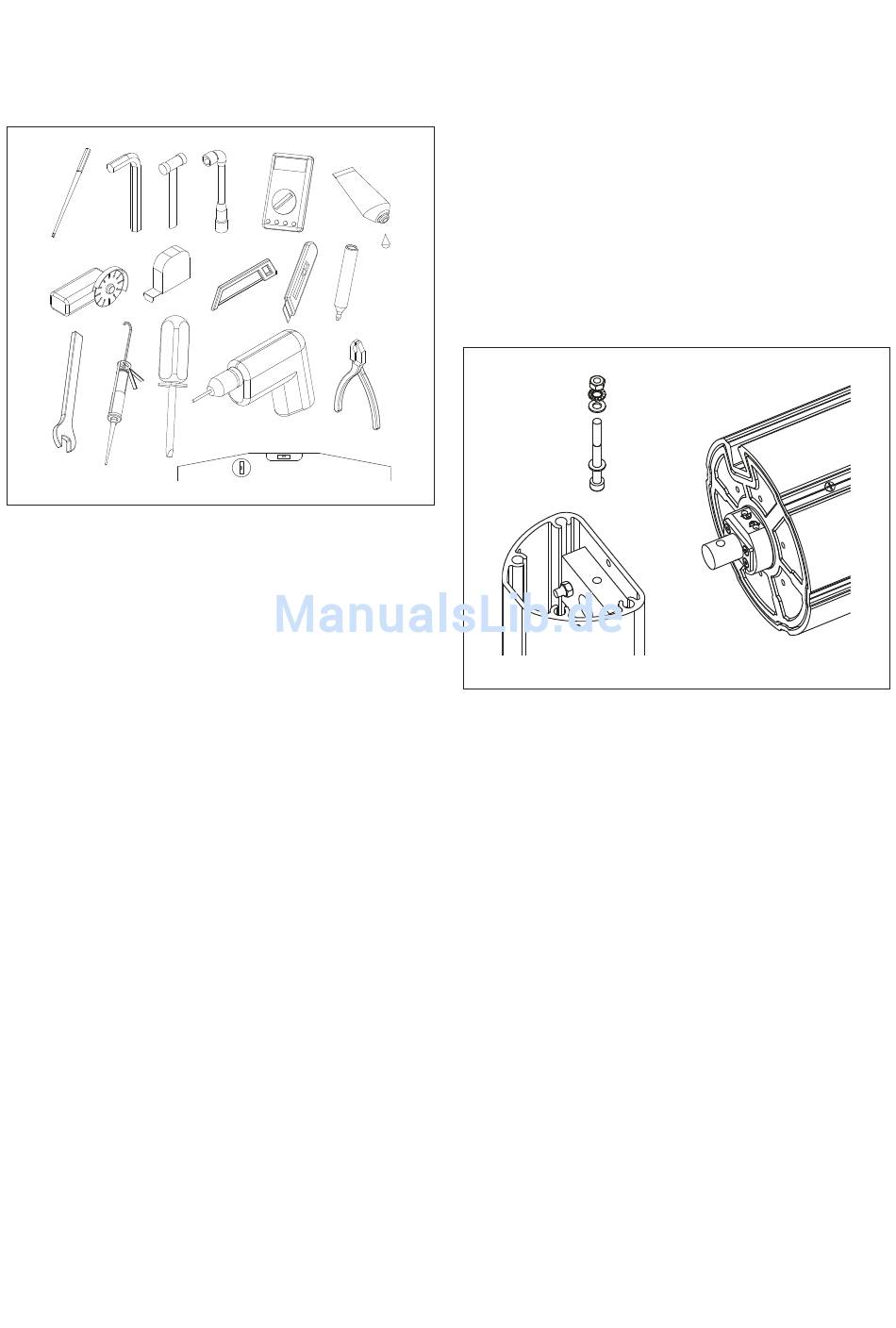

2.3 Benötigtes Werkzeug (Abb. 5)
Bereiten Sie folgendes Material für den Aufbau
vor: Bohrer, Maulschlüsselsatz, Rohrschlüssel, Sechs-
kanteinsteckschlüssel, Schraubendrehersatz, Hammer,
Universalzange, Wasserwaage, Leimpistole, Cutter,
Multimeter, Bandmaß, Schleifgerät, Marker und Säge.
2.4 Im Container enthaltene Elemente
• Lamellenrollladen
• Motorisierte Aufrollachse
• Zwei Pfosten, die die Achse tragen
• Schaltkasten 19 x 25 cm
• Befestigungsset
• Montageanleitung
Montageanleitung für automatische Überflur-Sicherheitsrollladenabdeckung
3. Aufbau der Rolle
Die nachfolgenden Seiten beschreiben die Montage
der elektrischen und der solarbetriebenen Abdeckung.
Dabei sind die Abbildungen für die solarbetriebene Ab-
deckung mit „Abb. x-1" nummeriert.
3.1 Montage der Wickelwelle auf die
Pfosten (Abb. 6)
Abb. 5
Kontaktteile mit einem Fett auf Silikonbasis einschmieren.
Montieren Sie die Seite der Wickelwelle, in welcher
sich der Antrieb befindet an den motorseitigen Pfosten,
indem Sie den Motorstutzen in das weiße Achslager
einführen. Dabei darauf achten, dass der Motorkabel-
ausgang Richtung Boden zeigt und die Einstellschrau-
ben des Endanschlags nach oben zeigen.
Verbinden Sie den Motorstutzen mit Hilfe eines
M8x80 mm-Bolzens mit dem Achslager und ziehen
Sie dabei die Bolzenmutter auf den Unterlegscheiben
oberhalb des Achslagers an.
Ziehen Sie das weiße Motorkabel durch die dafür vor-
gesehene Bohrung auf halber Höhe des Pfostens, um
es innen im Träger anzuschließen.
Das Ausklinken der Aufrollvorrichtung erfolgt, indem
das Kabel gelöst und der M8x80-Bolzen entstiftet, da-
bei wird die Rolle abgerollt.
Abb. 6
7
