ABB JPC-01 Benutzerhandbuch Seite 17

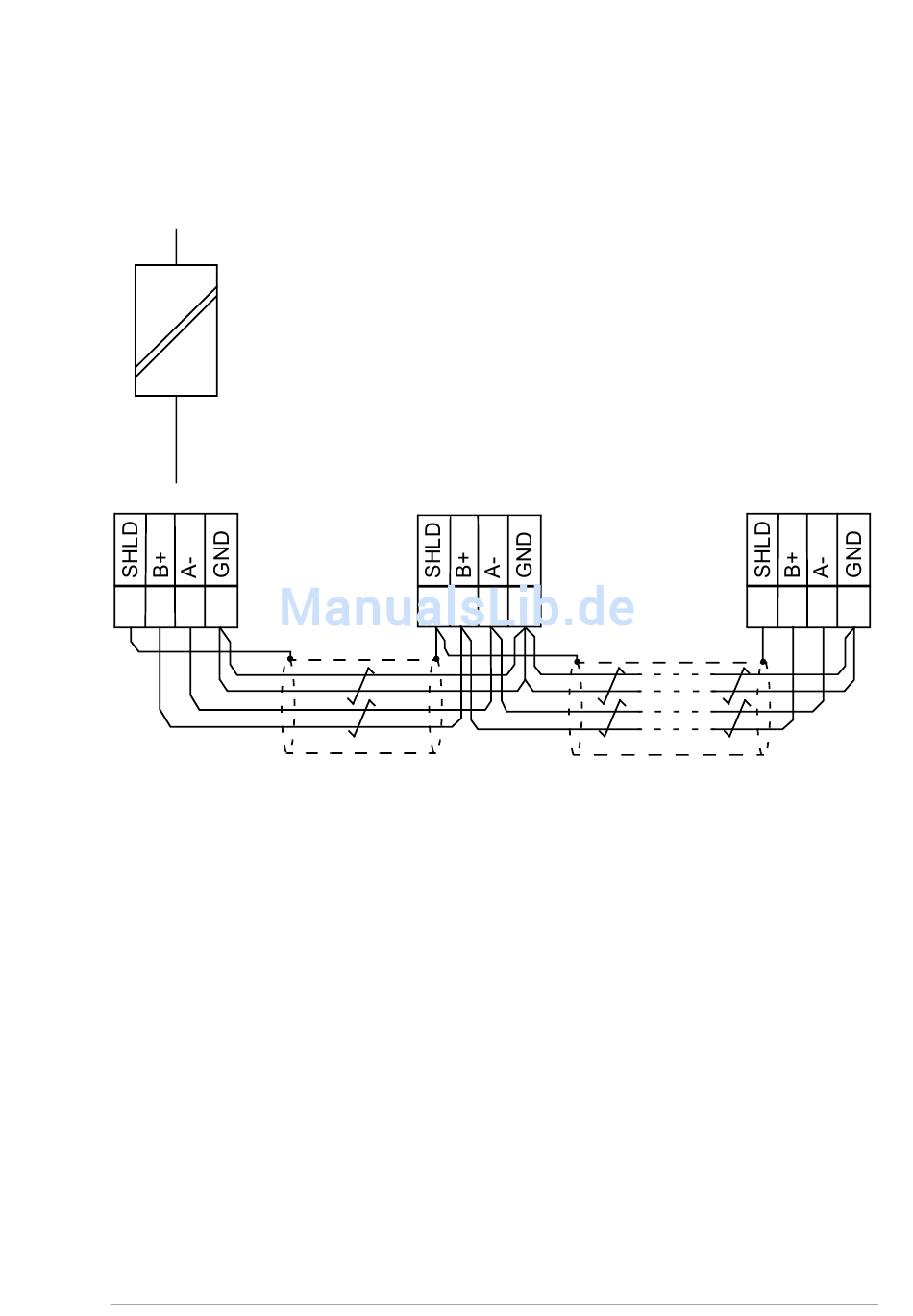

Der RS-485 Kabelanschluss erfolgt unten (parallel mit den E/A-
Kabeln). Detailinformationen finden Sie im ACSM1 Hardware-
Handbuch. Die Anschlussklemmen sind DATA-, DATA+, BGND,
SH.
PC
RS-232
RS-485
JPC-01 #1
1 2 3 4
JPC-01 Benutzerhandbuch 17
JPC-01 #2
1 2 3 4
max. 31 Knoten
JPC-01 #n
...
1 2 3 4
