S P I T F I R E
Liste des composants
1 tente
1 arceau long,
1 double toit
1 sac de transport
1 arceau court
1 sac de piquets
Ne pas laisser tomber sur leurs extrémités les sacs pour tente et pour
armature ni ne faire rebondir le sac pour tente sur son extrémité afin
d'en faire sortir la tente. Ces gestes peuvent couper le cordon élastique
de l'armature et endommager les extrémités de l'armature
MONTAGE

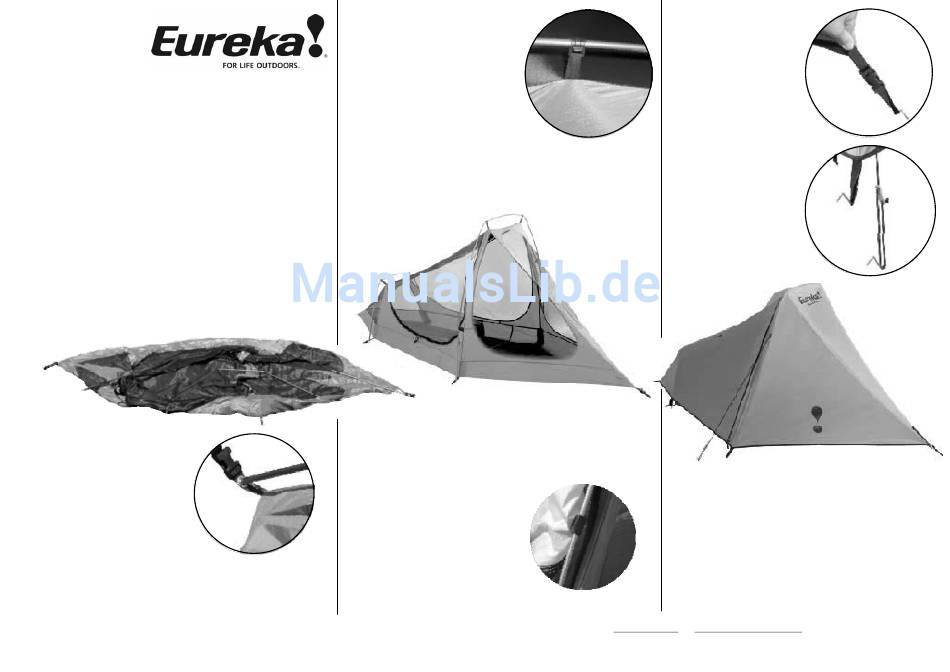

1. Vider le sac de transport et séparer toutes les pièces. Dérouler et déplier la
tente puis l'étendre au sol en orientant la moustiquaire vers le haut. Par temps
venteux, placer au vent le point A de l'arrière et le fixer au sol en enfoncant un
piquet dans l'anneau de sangle qui s'y trouve.
2. Assembler chacun des arceaux qui sont solidarisés. Essayer d'éviter d'en
joindre les sections d'un mouvement brusque qui pourrait en endommager
les extrémités. 'assurer que chaque extrémité mâle est insérée à fond dans
l' extrémité femelle. Voir la fig. 1.
E
C
A
D
3. Insérer les embouts de ll'arceau court
dans l'œillet des pattes de sangle
situées aux points C et D. Voir la fig. 2.
4. Fixer les deux crochets d'armature
de la tente au haut de l'arceau. Voir
la fig. 3.
5. Depuis le point B, tendre le tissu de la
tente puis enfoncer un piquet dans
l'anneau de sangle qui s'y trouve. Le
montage de cette tente requiert qu'elle
soit sous tension car elle n'est pas
autoportante : les anneaux e sangle qui
s'opposent doivent être fixés au sol au fil
du montage.
6. Insérer les embouts de l'arceau long
dans l'œillet des pattes de sangle situées
aux points E et F.
Europe distribution: Nigor Net B.V., Utrecht, The Netherlands
7. Fixer les six crochets d'armature de
la tente au haut et aux côtés de
l'arceaux. Voir la fig. 3.
8. D'un côté de la tente, fixer au sol un
anneau du tapis de sol. Faire ainsi le
1 sac pour armature
tour de la tente tout en tendant le
2 haubans avec tendeur
tissu de manière à éliminer les plis du
tapis de sol. Voir la fig. 4.
9. Déplier le double toit et l'étendre sur la
tente en plaçant le logo Eureka! vers le
haut et sur le faîte avant. Tendre les bras
sous le double toit et en fixer chacune des
pattes de Velcro
correspondant. Voir la fig. 5.
B
Fig. 1
F
10. Fixer la boucle de la patte de sangle de
chaque coin du double toit à sa moitié
correspondante des pattes de sangle de
chaque coin de la tente. Tendre les
sangles à la tension requise. Une fois le
montage terminé, veiller à ce que le
double toit n'entre pas en contact avec la
tente même. Voir la fig. 6.
11. Attacher un hauban à chacun des
anneaux d'attache du double toit. Les
Fig. 2 haubans doivent être fixés au sol à l'aide
de piquets. Ajuster leur tendeur
coulissant de sorte à maintenir la tension
de montage requise. Voir la fig. 7
autour de l'arceau
md
Fig. 4
Fig. 5
T+31 88 0999899 F+31 30 280 9509 E
Fig. 6
Fig. 3
Fig. 7
Note:
• À meme le double toit, cette tente comprend une bouche
d'aération escamotable dont l'accès s'obtient par une
glissière se trouvant au plafond. Fixer son armature à l'aide
de la patte de Velcro .
md
• Démontage : Détacher les haubans, ouvrir les portes et
retirer les piquets. Décrocher les crochets d'armature des
arceaux puis sortir les embouts des arceaux des œillets.
Désassembler les arceaux et les ranger. Plier la tente et le
double toit en trois. Enrouler le tout vers la porte et ranger.
