7links PX-2707-675 Bedienungsanleitung

PX-2707-675
D
WLAN-Repeater und -AccessPoint
mit bis zu 300Mbps
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses WLAN-Repeaters. Mit diesem
praktischen WLAN-Verstärker decken Sie Funklöcher Ihres
Drahtlosnetzwerkes ab und erweitern dieses gleichzeitig noch.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
darin aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
WLAN-Repeater optimal nutzen können.
Lieferumfang
• WLAN-Repeater
• Netzwerkkabel RJ45 (ca. 1 m)
• Bedienungsanleitung
Technische Daten
WLAN-Standards 802.11 b, 802.11 g, 802.11 n
Frequenz 2,4 GHz
Verschlüsselung WPA, WPA2, WEP (128/64)

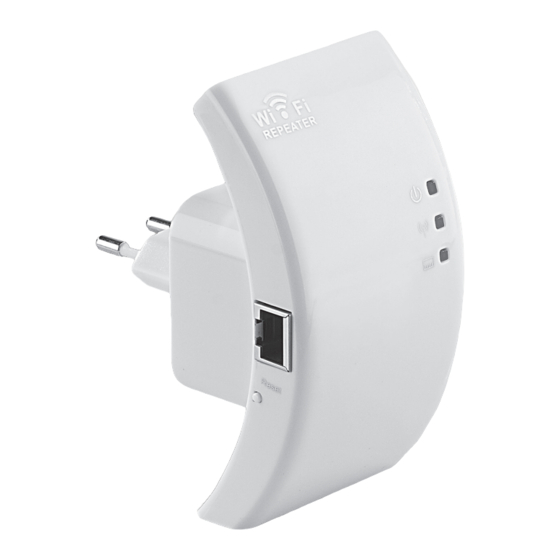

Produktdetails
1 Power-LED
2 WLAN-LED
3 LAN-LED
4 RJ45-Port
5 Reset-Taste
Wie starte ich die WLAN-Repeater-Konfiguration via WLAN?
Stecken Sie den WLAN-Repeater in die Steckdose. Suchen Sie in
Windows nach Drahtlosnetzwerken. Wählen Sie das Netzwerk
WiFi-Repeater und klicken Sie auf Verbindung herstellen. Es
öffnet sich ein Fenster. Geben Sie das Passwort WiFi-Repeater
ein und klicken Sie auf Verbinden. Öffnen Sie Ihren Internet-
Browser und geben Sie http://192.168.10.1 in die Adresszeile
ein, drücken Sie anschließend die Enter-Taste. Es öffnet sich ein
Fenster.
Geben Sie als Benutzernamen und Passwort admin ein und
klicken Sie auf OK. Es öffnet sich die Einsprungseite des WLAN-
Repeaters.
Wie starte ich die WLAN-Repeater-Konfiguration vie
Netzwerkkabel?
1. Stecken Sie den WLAN-Repeater in die Steckdose.
2. Nehmen Sie das Netzwerkkabel, stecken Sie es in den RJ45-
Port des Repeaters und verbinden Sie die andere Seite des
Kabels mit Ihrem Computer.
3. Klicken Sie auf Start Systemsteuerung Netzwerkstatus
und –aufgaben anzeigen LAN-Verbindung
Eigenschaften Internetprotokoll Version 4 (TCP/IPv4)
Eigenschaften Folgende IP-Adresse verwenden.
4. Geben Sie bei IP-Adresse 192.168.10.111 ein.
Hinweis
wenn sie mehrere Computer nutzen möchten, muss
jeder Computer eine andere Adresse bekommen. Der
erste Computer z.B. 192.168.10.111, der zweite Computer
192.168.10.112 usw..
5. Tragen Sie bei Subnetzmaske 255.255.255.0 ein.
6. Geben Sie bei Standardgateway 192.168.10.1 ein.
7. Klicken Sie auf OK, um die Einstellungen zu speichern.
8. Schließen Sie die noch geöffneten Fenster.
Hinweis
stellen sie nach der Konfiguration die iP-einstellung
ihres Computers wieder auf IP-Adresse automatisch
beziehen um.
9. Öffnen Sie Ihren Internet-Browser und geben Sie
http://192.168.10.1 in die Adresszeile ein, drücken Sie
anschließend die Enter-Taste.
10. Es öffnet sich ein Fenster.
Geben Sie als Benutzernamen und Passwort admin ein und
klicken Sie auf OK.
Es öffnet sich die Einsprungseite des WLAN-Repeaters.
Hinweis:
Ändern sie aus sicherheitsgründen das Passwort.
weitere informationen hierzu finden sie unter dem
Punkt „Den Repeater mit einem Passwort sichern".
Wireless Repeater Mode konfigurieren
1. Klicken Sie im Menü auf Setup Wizard, wählen Sie Wireless
Repeater Mode(Station) aus und klicken Sie anschließend auf
Next.
2. Es öffnet sich eine neue Seite. Klicken Sie auf Repeater –
OneKey Setting >>.
3. Die nächste Seite öffnet sich. Suchen Sie aus der Liste das
Netzwerk aus, das Sie durch den WLAN-Repeater verstärken
wollen. Klicken Sie hierzu auf den runden Knopf in der Spalte
Select und klicken Sie anschließend Next.
4. Es öffnet sich die nächste Seite. Tragen Sie in das Feld neben
Pre-Shared Key: das Passwort Ihres Drahtlosnetzwerkes ein.
Bitte ändern Sie auf dieser Seite keine weiteren Einstellungen.
Klicken Sie auf Apply and Reboot Es öffnet sich ein Fenster.
Klicken Sie auf OK, um den Repeater neu zu starten.
WLAN-Verbindung mit dem Repeater herstellen
1. Stecken Sie den WLAN-Repeater an der gewünschten Position
in eine Steckdose. Beim Starten des Gerätes leuchtet erst nur
die Power-LED. Nach ca. 20 Sekunden blinken die WLAN- und
LAN-LED grün und der WLAN-Repeater ist einsatzbereit.
Hinweis
sollte der wLAn-Repeater z.B. nicht in die
steckdosenleiste passen, drehen sie ihn um, halten sie
den Knopf gedrückt und drehen sie den stecker leicht
gegen den Uhrzeigersinn, bis er locker ist und sie den
stecker herausnehmen können. Ändern sie die
Ausrichtung des steckers so, dass er in die
steckdosenleiste passt. Zum Befestigen drehen sie den
stecker leicht im Uhrzeigersinn, bis er einrastet.
