SPIDER 44 / SPIDER 04

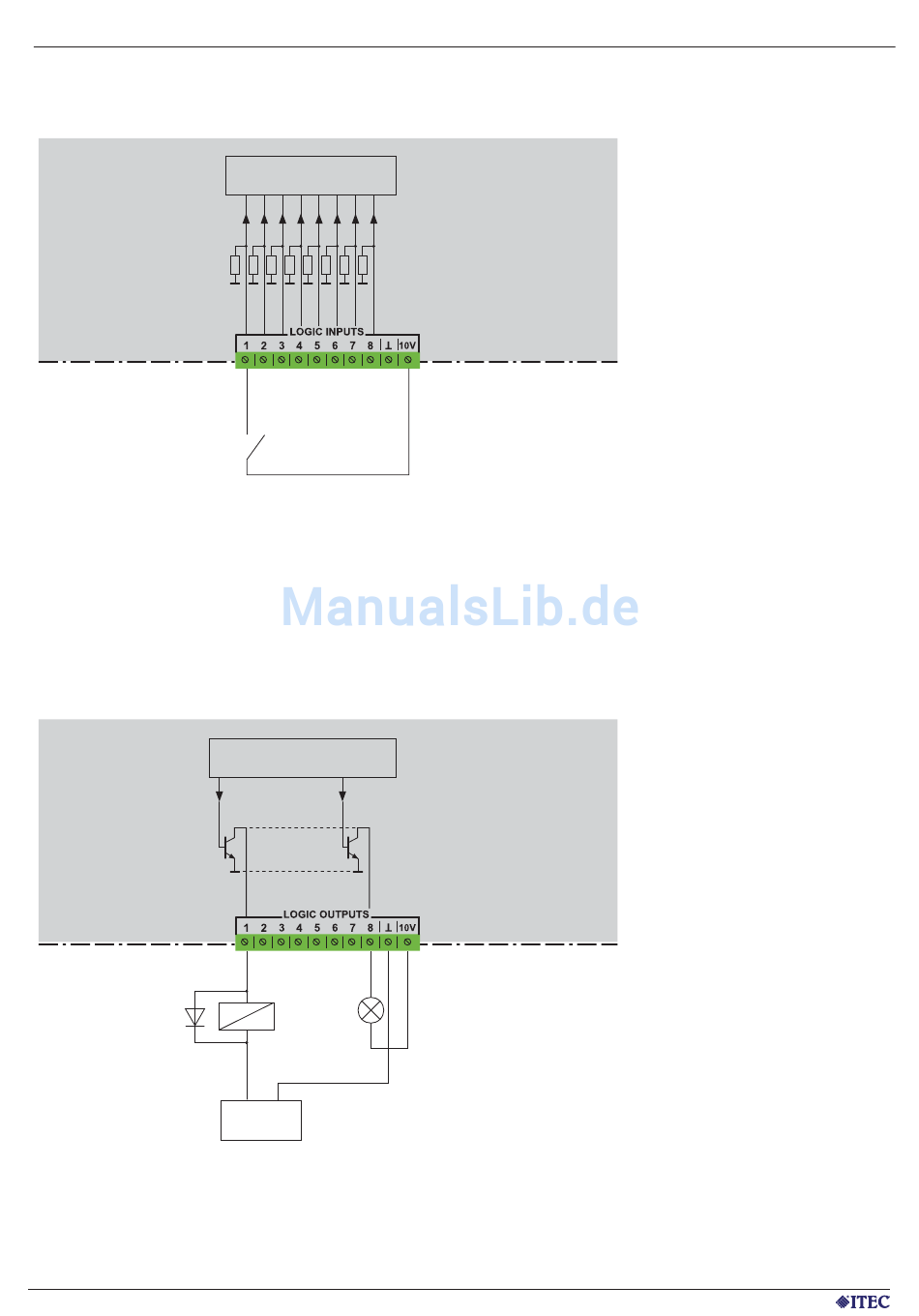

Digitale Eingänge
R
= 44 K
i
Das Gerät verfügt über 8 digitale Eingänge, die vorwiegend für die Erfassung von systemnahen Be-
triebs- und Störungszuständen gedacht sind. Dazu zählen etwa die Überwachung der Störmeldekontakte
von Endstufen, Überwachung der Schaltschranktemperatur durch Thermostate etc. Ein Fernwirken, das
heißt, dass ein Ausgang an einer beliebigen Stelle des Systems dem Eingang folgt, ist ebenfalls möglich.
Jeder Eingangszustand kann für die weitere Verarbeitung durch die Software invertiert werden.
Digitale Ausgänge
Das Gerät verfügt über 8 digitale Open-Collector-Transistor Ausgänge. Sie dienen zum Schalten von Relais,
Lampen kleinerer Leistung etc. Typische Anwendungen sind die Anzeige von Störungen, Abschalten anderer
Audiogeräte während einer Durchsage uvm.
8
www.itec-audio.com
μP Inputs
μP Outputs
+
-
max 36 V DC
SPIDER 44/
SPIDER 04
8 Logic Inputs
0.....U
< 1,6 V
IN
1.....U
> 8 V
IN
SPIDER 44/
SPIDER 04
8 Logic Ouputs
Open Collector
U
= 36 V DC
MAX
I
= 200 mA per Channel
MAX
I
(
Out1÷Out8) = 500 mA
∑
TOTAL
ITEC SPIDER 44 / SPIDER 04
