SPIDER 44 / SPIDER 04

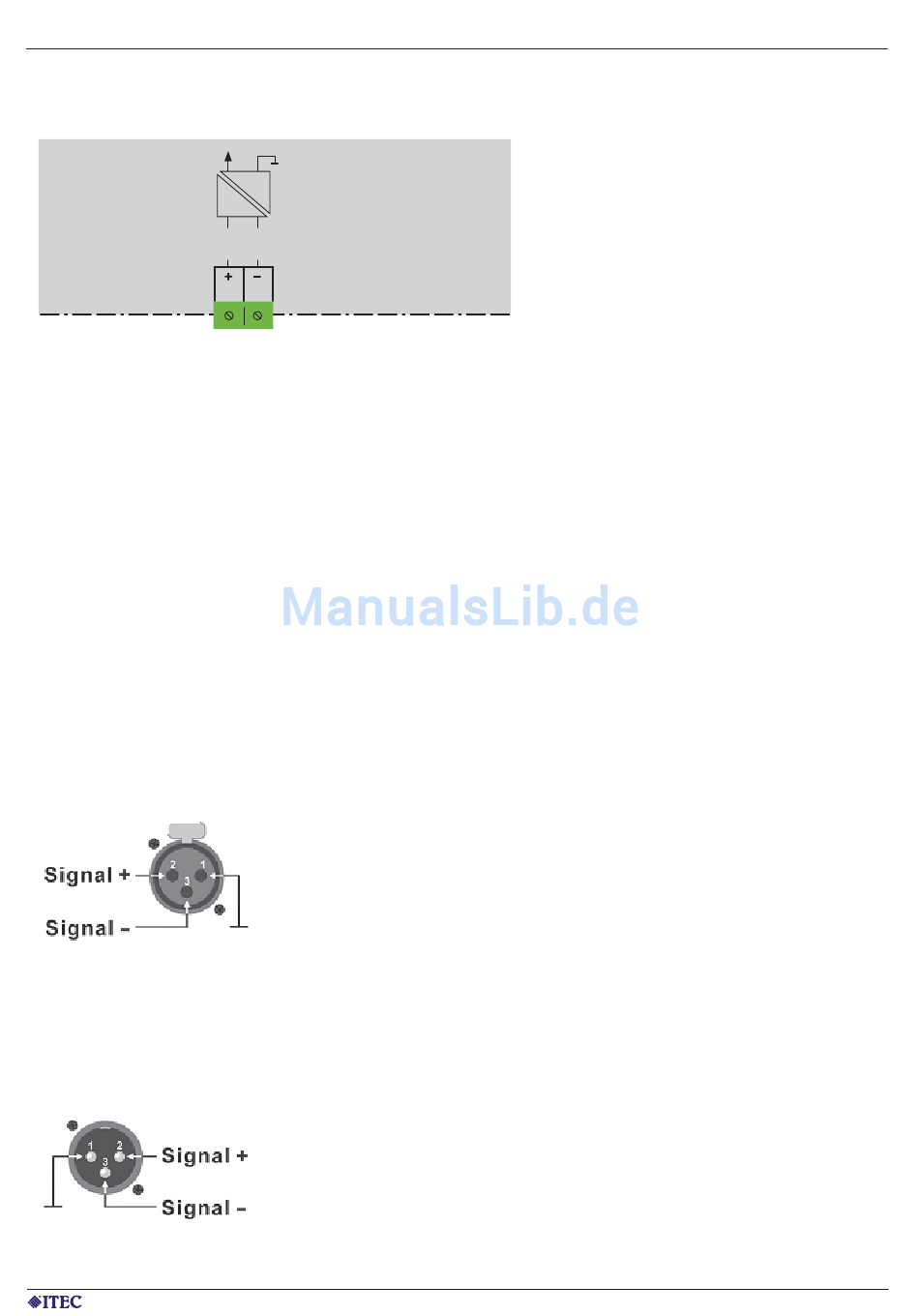

Spannungsversorgung 24 V DC
Anschluss erfolgt an das mitgelieferte Netzgerät oder eine vorhandene 24 V DC Notstromversorgung.
Die Gerätemasse (Audiomasse und Masse aller digitalen Schnittstellen) ist mit dem Minuspol der Gleich-
spannungsversorgung nicht galvanisch verbunden. Das ist speziell beim Anschluss an dezentrale 24 V
Notstromversorgungen von Bedeutung, weil die Audiomassen durch den Anschluss an Leistungsverstärker
oder Zuspielgeräten vor Ort in der jeweiligen Unterstation mit dem Schutzleiter verbunden sind.
Durch die galvanische Trennung können Schleifen und Nebenschlüsse wirkungsvoll verhindert werden.
Empfohlen wird die erdfreie Führung der 24 V Versorgungsspannung oder eine Erdung an einer Stelle,
üblicherweise an der Notstromversorgung.
Audio-Eingänge (nur SPIDER 44)
Das Gerät verfügt über 4 symmetrische Eingänge, die als XLR-Buchsen an der Gehäuse-Rückwand
ausgeführt sind.
Die maximale Eingangsverstärkung ist im Line-Betrieb von -20 bis +30 dB und
Damit können alle gängigen Mikrofone und Zuspielgeräte optimal angepasst werden.
Phantomspannung ist je Kanal zuschaltbar und beträgt 12 Volt. Optional sind mit einem Steckmodul auch 24
Volt bzw. 48 Volt Phantomspannung möglich.
Audio-Ausgänge
Auch die 4 Ausgänge sind symmetrisch auf XLR-Steckern an der Gehäuse-Rückwand ausgeführt.
Der maximale Ausgangspegel liegt bei +15 dB.
ITEC SPIDER 44 / SPIDER 04
DC
DC
DC 24V
POWER IN
24V 0V
im Mic-Betrieb von +10 bis +60 dB für jeden Kanal wählbar.
SPIDER 44/
SPIDER 04
7
