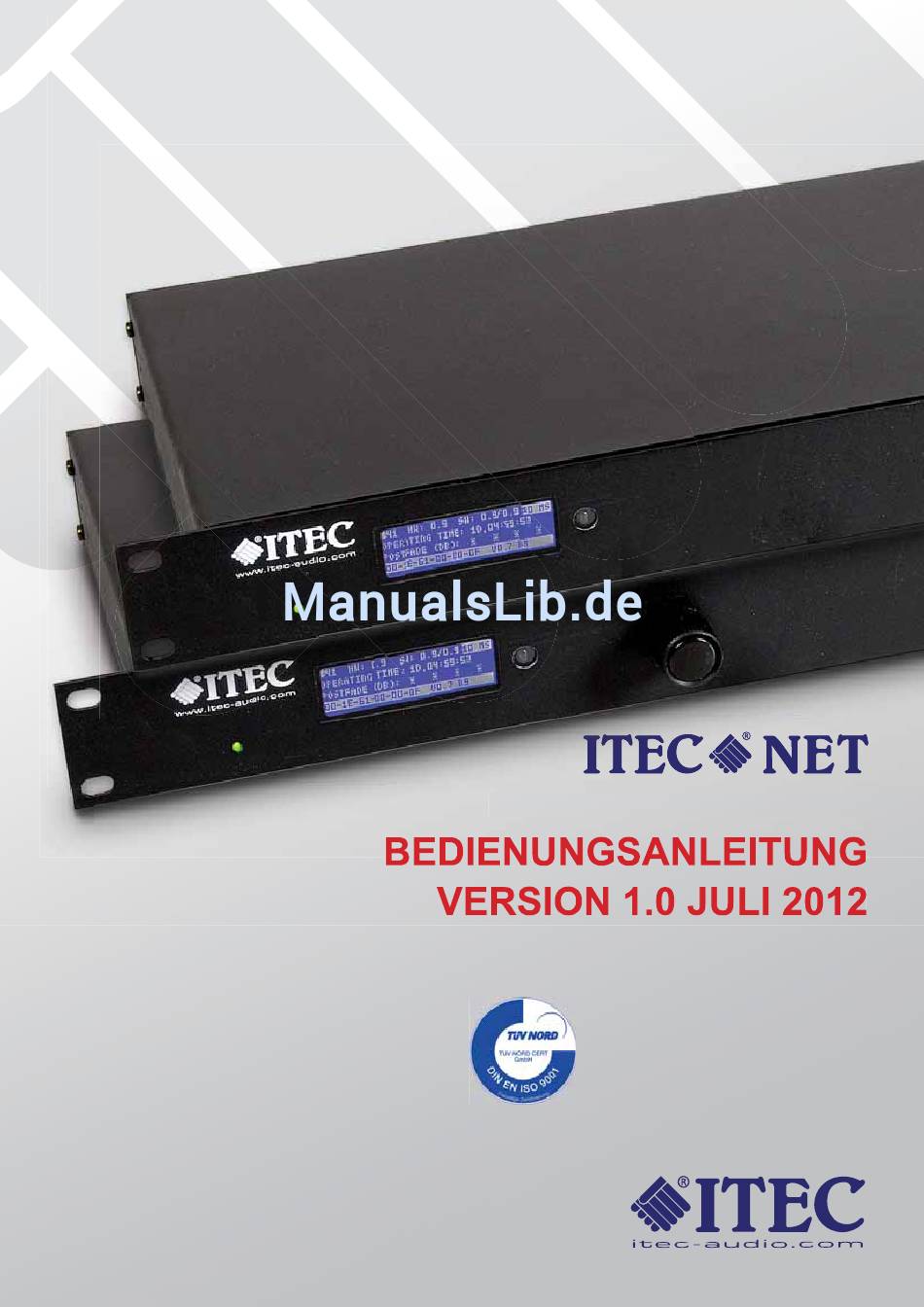

- Seite 1 SPIDER 44 / SPIDER 04 IDER 44 / SPIDER BEDIENUNGSANLEITUNG VERSION 1.0 JULI 2012 Designed and Manufactured by ITEC Tontechnik und Industrieelektronik GesmbH 8200 Laßnitzthal 300 Austria / Europe...
- Seite 2 Für die vollständige Kenntnis des Systems, aller Möglichkeiten und die Durchführung der erforderlichen Konfi gurationsarbeiten ist zusätzlich auch das Software-Handbuch erforderlich. Bitte beachten Sie bei der Installation und Anwendung des ITEC Spider44 / SPIDER04 alle in diesem Hand- buch angeführten Sicherheitshinweise, Daten und Anschlussbeispiele, damit Sie das Gerät auch optimal einsetzen und nutzen können.
-
Seite 3: Sicherheitshinweise
Bei der Installation des Gerätes sind die örtlichen Anschlussbedingungen, die vorgeschriebenen Schutzmaß- nahmen und alle einschlägigen Normen unbedingt zu beachten. Die Installation und Konfi guration des ITEC Spider44 / SPIDER04 darf nur durch geschultes Fachpersonal durchgeführt werden. Für die Konfi guration ist ausschließlich die Original-Software ITEC-NETDESIGN zu verwenden. - Seite 4 64 Audiokanälen in höchster Audioqualität. Gleichzeitig werden auch eine Vielzahl von Systemdaten, Meßwerten und IOs bedient und übertragen. Der Spider44 / SPIDER04 ist mit vier Audio-Eingängen, vier Audio-Ausgängen, seriellen Schnittstellen und IOs eine der wichtigsten Systemkomponenten. ITEC SPIDER 44 / SPIDER 04 www.itec-audio.com...
-
Seite 5: Bedien- Und Anzeigeelemente An Der Geräte-Vorderseite
Bedien- und Anzeigeelemente an der Geräte-Vorderseite 1 Betriebsanzeige LED: grün = Betrieb, gelb = Störung 2 4-Zeilen Grafi kdisplay für wichtige Geräteinformationen 3 Infrarot-Empfänger (Funktion derzeit nicht unterstützt) 4 Drehknopf zur Bedienung des Displays (nur SPIDER 44) HW-Version Play active Station-ID μP-SW-Version... - Seite 6 IN 3 +30 dB ∞ OUTPUT UNIT 3 OUT 3 Delay ÷ +20 dBs +12V μP μP 0 dB +30 dB IN 4 ∞ OUTPUT UNIT 4 OUT 4 Delay ÷ +20 dBs ITEC SPIDER 44 / SPIDER 04 www.itec-audio.com...
-
Seite 7: Audio-Eingänge (Nur Spider 44)
Phantomspannung ist je Kanal zuschaltbar und beträgt 12 Volt. Optional sind mit einem Steckmodul auch 24 Volt bzw. 48 Volt Phantomspannung möglich. Audio-Ausgänge Auch die 4 Ausgänge sind symmetrisch auf XLR-Steckern an der Gehäuse-Rückwand ausgeführt. Der maximale Ausgangspegel liegt bei +15 dB. ITEC SPIDER 44 / SPIDER 04 www.itec-audio.com... -
Seite 8: Digitale Eingänge
36 V DC Das Gerät verfügt über 8 digitale Open-Collector-Transistor Ausgänge. Sie dienen zum Schalten von Relais, Lampen kleinerer Leistung etc. Typische Anwendungen sind die Anzeige von Störungen, Abschalten anderer Audiogeräte während einer Durchsage uvm. ITEC SPIDER 44 / SPIDER 04 www.itec-audio.com... -
Seite 9: Externe Steuereingänge
Netzwerk vorgesehen, geschieht dies über die Buchse B. Die LEDs in der RJ45-Buchse zeigen den Betriebsstatus der Netzwerkverbindung: Grüne LED ein: verbunden Grüne LED blinkt: verbunden und Netzwerkaktivität Gelbe LED ein: gültige Verbindung (100MBit / full duplex) ITEC SPIDER 44 / SPIDER 04 www.itec-audio.com... -
Seite 10: Serielle Schnittstellen
Ein potentialfreier Relaiskontakt steht für die Anzeige des Betriebsstatus zur Verfügung. SPIDER 44/ Bei ausgeschaltetem Gerät oder Störung SPIDER 04 ist das Relais abgefallen, im Normalbetrieb angezogen. Fault Relais max 48 V Fault Operating ITEC SPIDER 44 / SPIDER 04 www.itec-audio.com... -
Seite 11: Lautsprecher-Linien-Überwachung (Option)
Impedanzwert, verglichen. Abweichungen im Bereich von 10 – 20 % (parametrierbar) können zuverlässig erkannt werden. Bei der Impedanzmessung kann die Rückführung der Lautsprecherleitung an die Klemmen RET. entfallen. SPIDER 44/SPIDER 04 Line Detection (Option) AUDIO-OUTPUT OUT 1 100 V POWER AMP ITEC SPIDER 44 / SPIDER 04 www.itec-audio.com... - Seite 12 40 Hz-20 kHz/-1 dB KLIRRFAKTOR <0,005 % GESAMTDYNAMIK 103 dB EINGÄNGE symmetrisch; max. Verstärkung frei wählbar -20 dB bis +60 dB (nur SPIDER 44) Phantomspannung +12 V, optional +24 V bzw. +48 V Eingangsimpedanz 6,6 kOhm AUSGÄNGE symmetrisch; max. Ausgangspegel +15 dB, Ausgangsimpedanz 300 Ohm...
