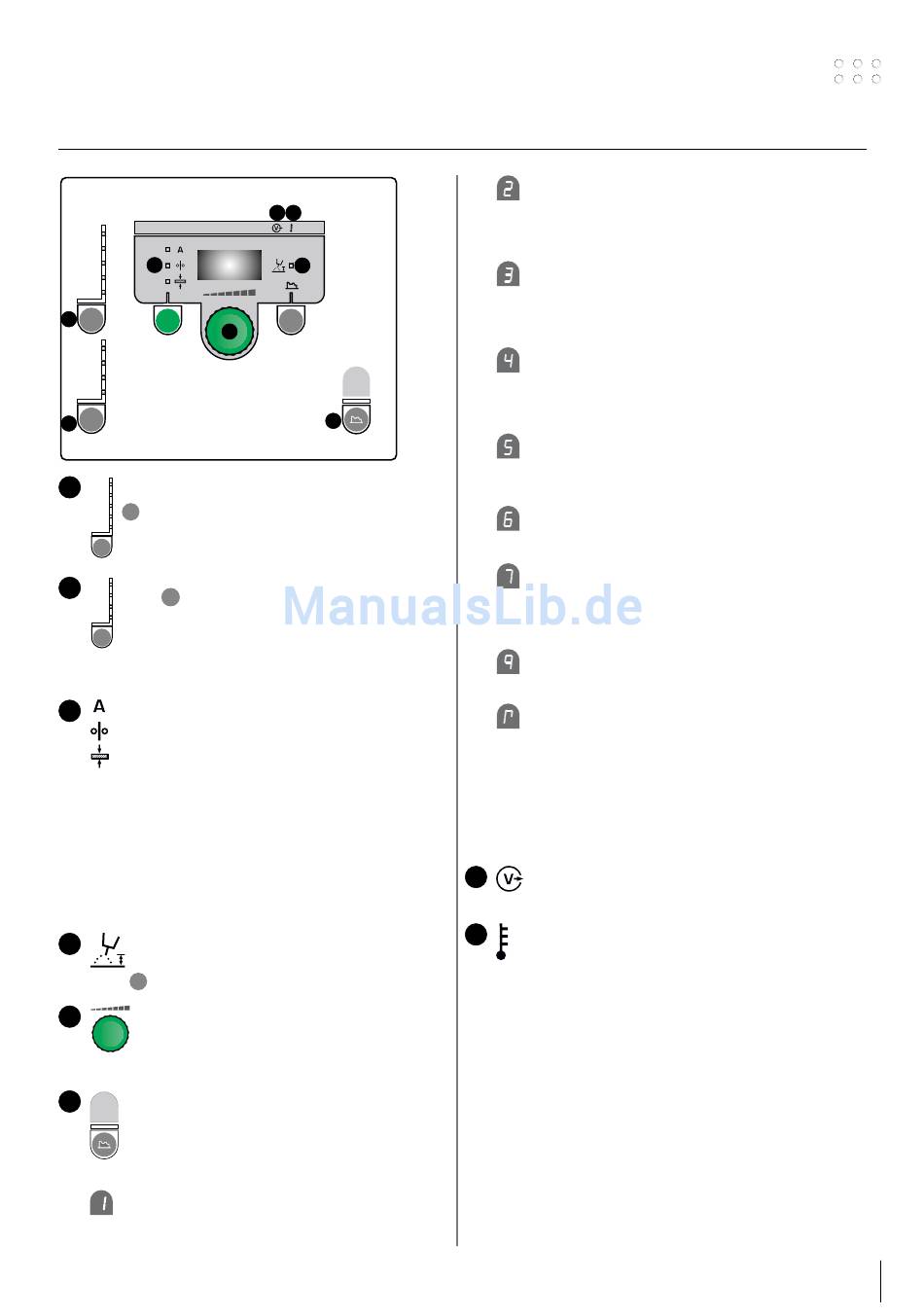

AUTOMIG II betjeningspanel
AUTOMIG II
CuAI
CuSi
3
AL
Fe Mix
mm
Fe CO
2
1
5
1.0
0.9
0.8
0.6
Ø
2
mm
Valg af materialetype
1
CuAI
Her vælges først materialetype ved at trykke på
CuSi
AL
-knappen, indtil lysdioden tændes ud for det ønskede
Fe
Mix
valg.
Fe
CO
2
Valg af tråddiameter
2
1.0
Tryk på -knappen indtil lysdioden tændes ud for den
0.9 Ø
mm
0.8
ønskede tråddiameter.
0.6
Ikke alle tråddiametre kan vælges for alle materialer.
Ø
mm
Reset til fabriksindstillinger:
Fabriksindstillinger for den valgte tråddiameter genindlæses ved
at holde knappen inde, indtil indikatoren giver et kort blink.
Strøm/trådhastighed/materialetykkelse
3
Når maskinen ikke svejser, vises den indstillede strøm/
trådhastighed/materialetykkelse. Under svejsning vises den
målte strøm.
Materialetykkelse:
mm
Funktionen er en vejledende hjælp til at indstille strømmen
ud fra materialetykkelsen (i mm). Når en materialetykkelse er
valgt, sker en automatisk indstilling af strømmen, der svarer til
den pågældende materialetykkelse. Strømmen kan frit justeres
efterfølgende.
Materialetykkelsesfunktionen skal betragtes som et godt udgangs-
punkt til valg af den rette strømindstilling til en given opgave.
Det vil for næsten alle opgaver, hvor denne funktion benyttes som
udgangspunkt, være nødvendigt med efterfølgende trimning af
både strøm og spænding for at opnå et optimalt resultat.
Lysbuelængde
4
Efter behov kan lysbuelængden justeres ved at trimme
spændingen. Under svejsning vises målt spænding.
Tryk på -knappen og trim fra -9,9 til +9,9.
Drejeknap
5
På drejeknappen justeres svejsestrøm, trådhastighed,
materialetykkelse, lysbuelængde eller sekundære
parametre. Når der rangeres kan rangerhastigheden
justeres. Maks. trådhastighed er 18,0 m/min.
Indstilling af sekundære parametre
6
Tryk på knappen indtil den ønskede parameter vises i
displayet. Drej drejeknap frem/tilbage, indtil den ønskede
værdi vises. For at vende tilbage til normalvisning tastes
kort på knappen for lysbuelængde eller strøm/trådhastig-
hed/materialetykkelse.
Arc adjust:
Arc adjust (elektronisk drossel) gør det muligt at justere,
hvor hurtigt der skal reageres på kortslutninger.
Arc adjust kan indstilles i trin fra -5,0 til +5,0.
7 8
4
6
Gasforstrømningstid:
Gasforstrømning skal sikre gasdækning af svejsestedet, før
svejsningen begynder. Gasforstrømningstiden er tiden, fra brænder-
tasten aktiveres, og gasstrømningen begynder, til trådfremføringen
startes. Gasforstrømningstiden indstilles imellem 0,0 og 10,0 sek.
Krybestart:
Krybestart forbedrer tændingsegenskaber. Her indstilles,
hvilken hastighed tråden skal starte med. Hastigheden indstilles
mellem 1,5-18,0 m/min. Krybestartsfunktionen frakobles, når der
vises - - - .
Hotstart-tid:
Hotstart er en funktion, som hjælper med at skabe den rette
temperatur i smeltebadet ved start af svejsningen. Hotstart-tid
bestemmer den tid der svejses i hotstart.
Tiden kan indstilles imellem 0 og 10 sek.
Strømsænkningstid:
Her indstilles varigheden af strømsænkningen. Ved tastning
påbegyndes strømsænkningsfasen, hvor der laves kraterfyldning.
Strømmen sænkes fra den indstillede strøm til stopstrømmen.
Burn back:
Burn back funktionen sikrer, at tråden brænder fri fra
smeltebadet. Burn back indstilles i trin fra 1 til 30.
Gasefterstrømningstid:
Gasefterstrømning sikrer beskyttelse af smeltebadet efter
svejsning og køler brænderen. Gasefterstrømningstiden er tiden,
fra lysbuen slukker, til gastilførslen afbrydes. Tiden kan indstilles
imellem 0,0 og 10,0 sek.
Stopstrøm:
Stopstrømmen kan indstilles imellem 0-100% af den
indstillede svejsestrøm.
Fjernkontrol:
Valg mellem intern og ekstern regulering.
0 = intern
1 = brænderkontrol
Når maskinen slukkes, gemmes de indstillede parametre internt
i maskinen. Samtidigt gemmes nummeret på det sidst anvendte
program således, at maskinen starter op i dette.
Bemærk: Automig i DUO gemmer nummeret på det sidst anvendte
2
program separat for hver trådfremføring.
Svejsespænding
7
Svejsespændingsindikatoren lyser af sikkerhedshensyn, hvis
der er spænding på elektroden eller brænderen.
Overophedning
8
Overophedningsindikatoren lyser, hvis svejsningen er blev
afbrudt på grund af overophedning af maskinen.
Til hæftesvejsning
anbefaler vi følgende indstillinger:
2 Gasforstrømningstid = 0,2 s*
4 Hotstarttid = 0,10 s
5 Strømsænkningstid = 0,0 s
7 Gasefterstrømningstid = 3,0 s*
* Gasfor- og efterstrømning kan nedjusteres, hvis der ønskes
hurtigere hæftninger. Dog med risiko for manglende gasdækning.
