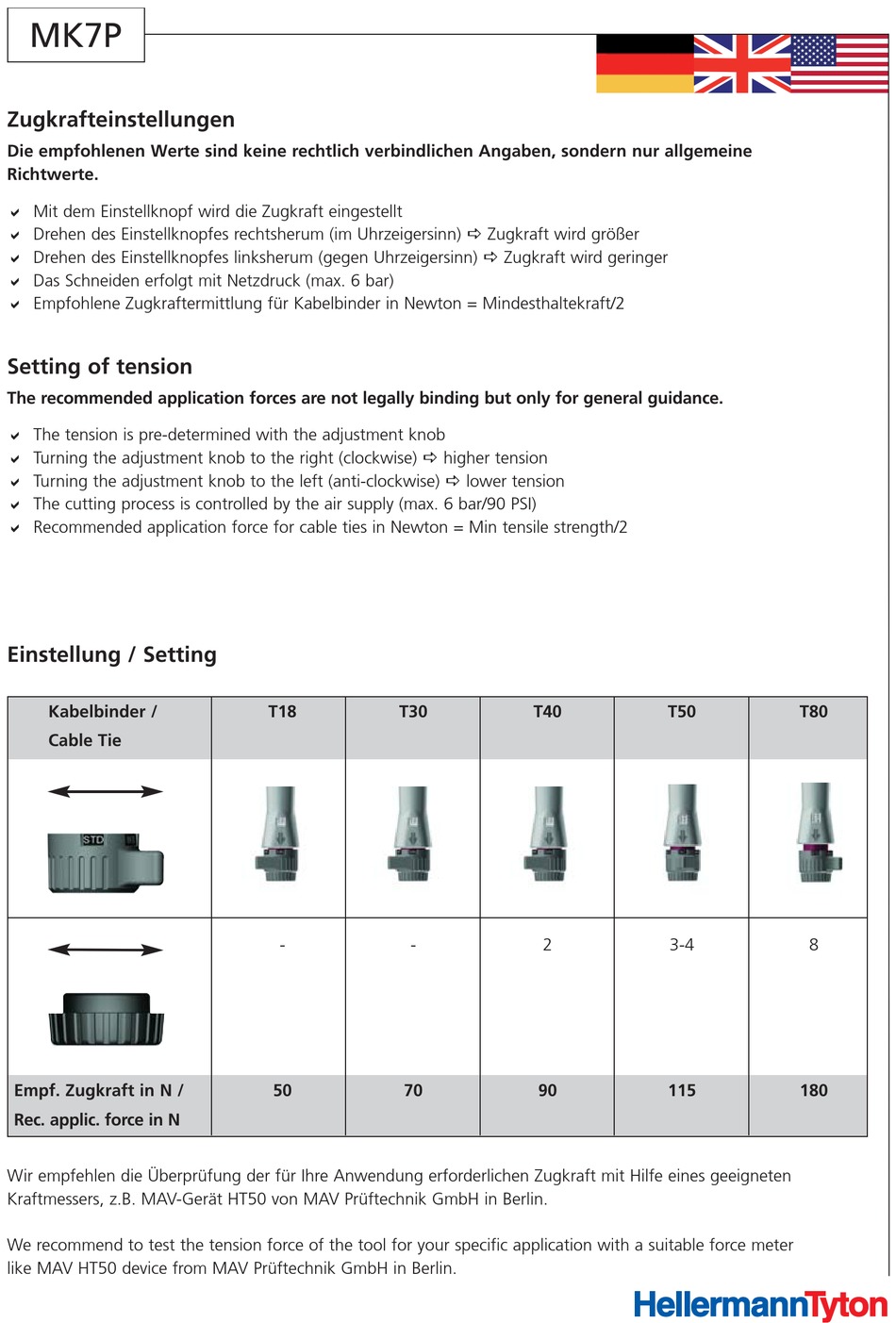

Zugkrafteinstellungen - HellermannTyton MK7P Betriebsanleitung

MK7P

Zugkrafteinstellungen

Die empfohlenen Werte sind keine rechtlich verbindlichen Angaben, sondern nur allgemeine
Richtwerte.
a Mit dem Einstellknopf wird die Zugkraft eingestellt
a Drehen des Einstellknopfes rechtsherum (im Uhrzeigersinn) a Zugkraft wird größer
a Drehen des Einstellknopfes linksherum (gegen Uhrzeigersinn) a Zugkraft wird geringer
a Das Schneiden erfolgt mit Netzdruck (max. 6 bar)
a Empfohlene Zugkraftermittlung für Kabelbinder in Newton = Mindesthaltekraft/2
Setting of tension
The recommended application forces are not legally binding but only for general guidance.
a The tension is pre-determined with the adjustment knob
a Turning the adjustment knob to the right (clockwise) a higher tension
a Turning the adjustment knob to the left (anti-clockwise) a lower tension
a The cutting process is controlled by the air supply (max. 6 bar/90 PSI)
a Recommended application force for cable ties in Newton = Min tensile strength/2
Einstellung / Setting
Kabelbinder /
Cable Tie
Empf. Zugkraft in N /
Rec. applic. force in N
Wir empfehlen die Überprüfung der für Ihre Anwendung erforderlichen Zugkraft mit Hilfe eines geeigneten
Kraftmessers, z.B. MAV-Gerät HT50 von MAV Prüftechnik GmbH in Berlin.
We recommend to test the tension force of the tool for your specific application with a suitable force meter
like MAV HT50 device from MAV Prüftechnik GmbH in Berlin.
T18 T30
- -
50 70
T40 T50
2 3-4
90 115
T80
8
180
