Inhaltszusammenfassung für Mobatime DMU 160

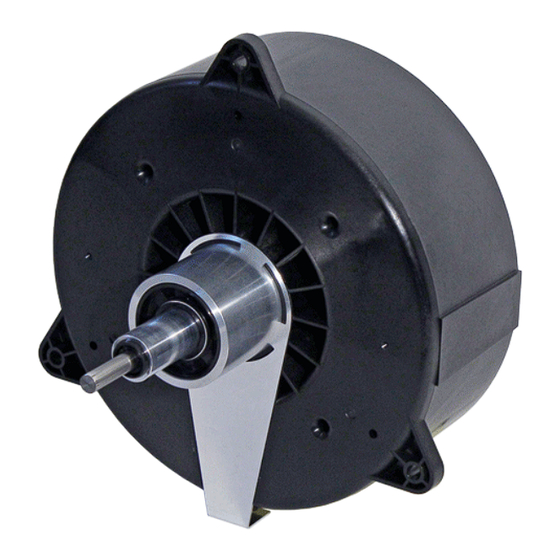

- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG DMU 160 Selbstrichtendes Fassaden-Uhrwerk © MOBATIME BD-801072.03...
- Seite 2 Bescheinigung des Herstellers NORMIERUNG Die DMU 160 wurde in Übereinstimmung mit folgenden EU-Richtlinien entwickelt und hergestellt: 1999/5/EG EMV-Richtlinie 2004/108/EG Hinweise zur Bedienungsanleitung 1. Die in dieser Bedienungsanleitung enthaltenen Angaben können jederzeit ohne Ankündigung geändert werden. Die aktuelle Version steht unter www.mobatime.com zum Download zur Verfügung.
-
Seite 3: Inhaltsverzeichnis
MOBALine Anschluss ........................17 Speisung ..............................17 DC-Ausgang ............................17 Zeitzonentabelle ............................18 Störungsbehebung ............................20 Abmessungen.............................. 21 Technische Daten ............................21 © MOBATIME 3 / 24 801072.03... -
Seite 4: Sicherheit
Weiterführende Info für den Gebrauch des Geräts. Bestimmungsgemässer Gebrauch Das DMU 160 ist ein selbstrichtendes Minuten-Uhrwerk für Uhren mit Durchmesser bis 160 cm. Es wird synchronisiert durch MOBALine oder DCF-Current Loop. Das DMU 160 eignet sich für den Einbau in Fassaden mit ungeschützten Zeigern. -
Seite 5: Betriebssicherheit Beachten
Wetter ausgesetzt, muss er entweder mit Silikon abgedichtet werden, oder das Vorsicht! Gehäuse mit einer Abdeckhaube geschützt werden. 1.5.2 Montageort Das Uhrwerk muss auf einer ebenen Fläche montiert werden. Vorsicht! Elektromagnetische Verträglichkeit beachten! Das Gerät entspricht den Anforderungen der EMV-Richtlinie 2004/108/EG Vorsicht! © MOBATIME 5 / 24 801072.03... -
Seite 6: Wartung
Geben Sie das Gerät Ihrem Lieferanten zurück. Dieser wird das Gerät fachge- recht entsorgen. Verpackung Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und ei- nem fachgerechten Recycling zugeführt werden können. © MOBATIME 6 / 24 801072.03... -
Seite 7: Allgemeine Informationen
Uhren mit einem Durchmesser von 60 - 160cm und ist erhältlich für Fronteinbau oder rückseitige Wandmontage. Die Synchronisation erfolgt über MOBALine oder DCF/GPS Empfänger. Wird das DMU 160 mit einem GPS Empfänger synchronisiert, ist es mög- lich eine Zeitzone einzustellen. -
Seite 8: Inbetriebnahme
Zeiger in 12:00-Position auf die Achsen montieren (s. Kapitel 5). Schalter 2.1 ausschalten. 10. Deckel montieren (Öffnungsschlitz unten). 11. Nach erfolgter Synchronisation läuft die Uhr auf die korrekte Zeit und befindet sich im Normalbetrieb. © MOBATIME 8 / 24 801072.03... -
Seite 9: Anleitung Für Dcf- Gps-Betrieb, Speisung Ab 24Vdc-Netzgerät
Zeitzone wird abgespeichert und das Uhrwerk läuft auf die aktuel- le Zeit. 12. Deckel montieren (Öffnungsschlitz unten). 13. Nach erfolgter Synchronisation läuft die Uhr auf die korrekte Zeit und befindet sich im Normalbetrieb. © MOBATIME 9 / 24 801072.03... -
Seite 10: Montagerichtlinien
Die rückseitige Wandmontage erfolgt nach Abbildung 1: Wandmontage. Abbildung 2: Frontmontage Abbildung 1: Wandmontage Frontmontage Bei der Frontmontage wird eine Frontmontageplatte benötigt. Siehe Abbildung 2: Frontmontage. Siehe auch im Kapitel 13 Technische Daten - unter Zubehör. © MOBATIME 10 / 24 801072.03... -
Seite 11: Zeigermontage
Die Fixierschrauben Pos. 1 für die Assiettes, müssen in der 12:00 Position der Zeiger auf der Achse angebohrt werden, damit sich die Zeiger auf der Achse nicht verschie- ben können (z.B. bei starkem Wind). In den Zeigern gibt es Langlöcher, welche eine nachträgliche Feinjustierung erlauben. © MOBATIME 11 / 24 801072.03... -
Seite 12: Statusanzeige Und Überwachung
Statusanzeige und Überwachung Funktions- und Statusanzeige mittels LEDs Die DMU 160 Uhrwerksteuerungen besitzt 2 LEDs zur Funktions- und Statusanzeige (siehe auch Kapitel 9): Zeigt das angeschlossene DCF-Signal. Die LED bleibt ausgeschalten, DCF-LED wenn kein Signal angeschlossen ist. Zeigt den aktuellen Zustand des Uhrwerks nach untenstehender Tabel- State-LED le. -
Seite 13: Konfiguration Und Bedienung
S2.2 S2.3 MOBALine DCF-Currentloop MOBALine Minutenschritt Minutenschritt Minutenschritt Halbminutenschritt Halbminutenschritt Kontinuierlich (1 / 10s) Kontinuierlich (1 / 10s) Der über MOBALine übertragene Minutenzeiger-Modus wird übernommen. Die manuellen Modi können nicht über MOBALine überschrieben werden. © MOBATIME 13 / 24 801072.03... -
Seite 14: Taster
Mit dem Taster (siehe auch Kapitel 9) können folgende Einstellungen vorgenommen werden. 7.2.1 Zeitzone einstellen Wird der Taster länger als 5 Sekunden gedrückt, geht das DMU 160 in den Zeitzonen- Mode. In diesem Mode kann die gewünschte Zeitzone mithilfe des Tasters eingestellt werden: ... -
Seite 15: Betrieb
Synchronisation auf DCF-Current Loop Zeitsignal, kann mit Zeitzoneneinstellung kom- biniert werden. Überwachung Wird das DMU 160 mit MOBALine synchronisiert, sendet es über MOBALine eine Rückmeldung über seinen Status, der mit geeigneten Geräten (z.B. NMI) empfangen und angezeigt werden kann. Positionsdetektion Zwei Lichtschranken (M, H) die für Positionierung des Minuten- und des Stundenrads... -
Seite 16: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Status-LED auf unterem Print DIP-Schalter S2 auf obe- rem Print Taster auf unterer Leiterplatte DCF-Empfangs- LED auf unterer Anschlüsse auf unterer Leiterplatte Leiterplatte Anschlussbilder 9.1.1 DCF/GPS-Zeitsignalempfänger © MOBATIME 16 / 24 801072.03... -
Seite 17: Mobaline Anschluss
DCF muss der Switch S2.4 auf Externe Speisung (OFF) konfiguriert sein. Externe Speisung: 24VDC max. 100mA Speisung über MOBALine: min. 12VAC max. 200mA DC-Ausgang 14 VDC, 200 mA max. zur Speisung eines GPS 4500-Zeitsignalempfängers, abgesi- chert mit einer Multifuse. © MOBATIME 17 / 24 801072.03... -
Seite 18: Zeitzonentabelle
Athens, Istanbul, Helsinki, Riga, Tallinn, Sofia, Last Sun. Last Sun. Vilnius, Mar. (03:00) Oct. (04:00) Bucharest, Romania 12:30 Amman Last Thu. Last Fri. Oct. Mar. (23:59) (01:00) 12:35 Kuwait City, Minsk, Moscow, St. Petersburg, Volgograd © MOBATIME 18 / 24 801072.03... - Seite 19 Zeitschaltung von Sommerzeit zu Standardzeit ( Winterzeit) Beispiel: Last Sun. Mar. (02:00): Umschaltung am zweitletzten Sonntag im März um 2:00 Uhr Lokalzeit Die Zeitzone wird nur beachtet, wenn das Uhrwerk mit DCF synchronisiert Vorsicht: wird. © MOBATIME 19 / 24 801072.03...
-
Seite 20: Störungsbehebung
Störungsbehebung Um mögliche Störungen oder Probleme zu signalisieren besitzt das DMU 160 ein Status-LED (siehe auch Kapitel 6.1). # Störungen / Hinweise: Mögliche Ursachen / Massnahmen 1 Status-LED blinkt 1x: Überprüfen Sie folgende Punkte: Bei DCF- oder GPS- Die GPS-Antenne muss freie Sicht auf den Himmel haben. -
Seite 21: Abmessungen
Drehmoment auf Minutenachse >500 mNm Drehmoment auf Stundenachse >500 mNm Max. Zeigergewicht Stundenzeiger: 400 g Minutenzeiger: 500 g Zubehör - Fronteinbauplatte Ø 600 mm (Art.-Nr. 206 460) - Einbaudose für Fronteinbau (Art.-Nr. 702 622) (Abmessungen: 390x280x120mm) © MOBATIME 21 / 24 801072.03... - Seite 22 © MOBATIME 22 / 24 801072.03...
