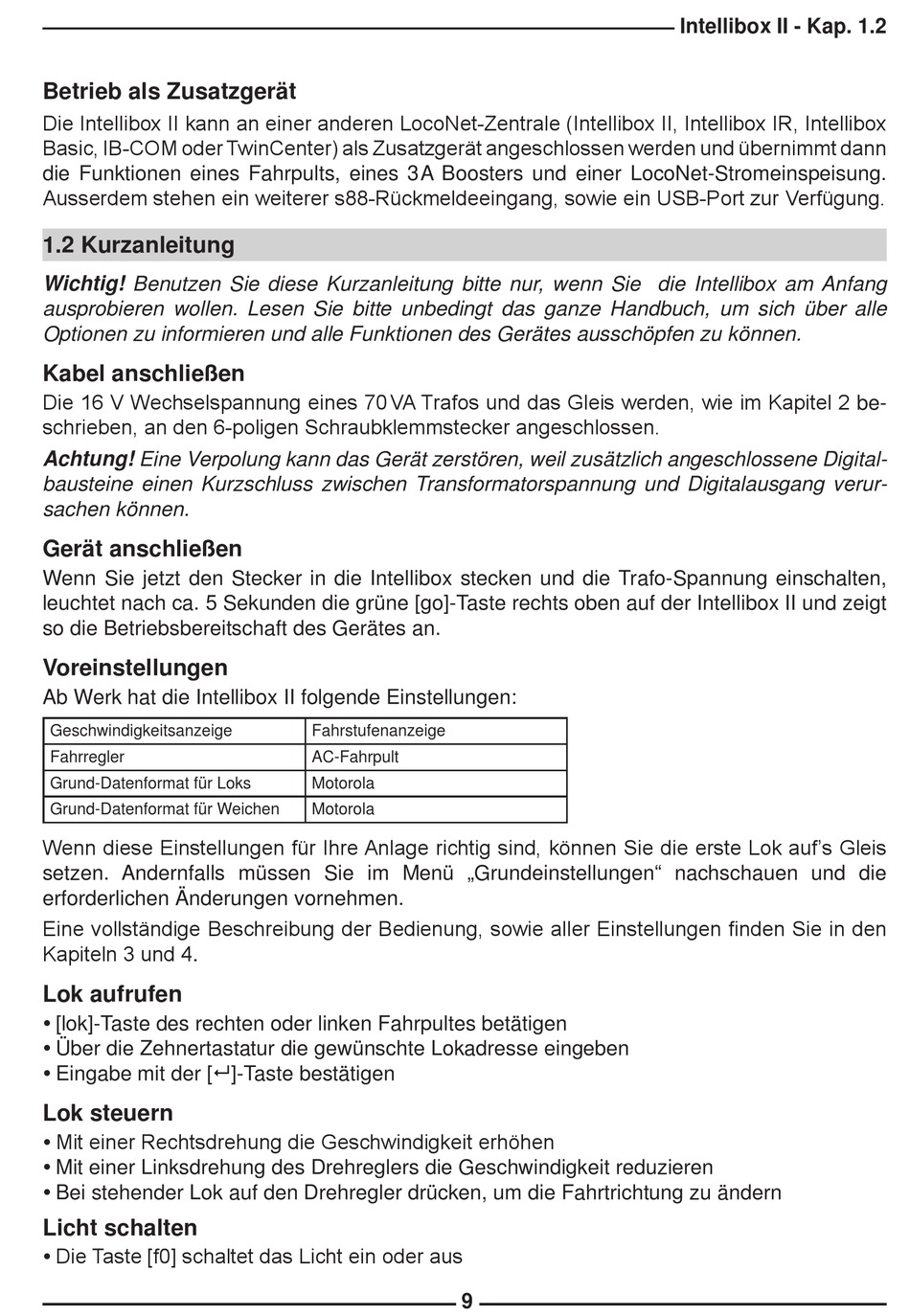

Betrieb als Zusatzgerät
Die Intellibox II kann an einer anderen LocoNet-Zentrale (Intellibox II, Intellibox IR, Intellibox
Basic, IB-COM oder TwinCenter) als Zusatzgerät angeschlossen werden und übernimmt dann
die Funktionen eines Fahrpults, eines 3 A Boosters und einer LocoNet-Stromeinspeisung.
Ausserdem stehen ein weiterer s88-Rückmeldeeingang, sowie ein USB-Port zur Verfügung.

1.2 Kurzanleitung

Wichtig! Benutzen Sie diese Kurzanleitung bitte nur, wenn Sie die Intellibox am Anfang
ausprobieren wollen. Lesen Sie bitte unbedingt das ganze Handbuch, um sich über alle
Optionen zu informieren und alle Funktionen des Gerätes ausschöpfen zu können.
Kabel anschließen
Die 16 V Wechselspannung eines 70 VA Trafos und das Gleis werden, wie im Kapitel 2 be-
schrieben, an den 6-poligen Schraubklemmstecker angeschlossen.
Achtung! Eine Verpolung kann das Gerät zerstören, weil zusätzlich angeschlossene Digital­
bausteine einen Kurzschluss zwischen Transformatorspannung und Digitalausgang verur­
sachen können.
Gerät anschließen
Wenn Sie jetzt den Stecker in die Intellibox stecken und die Trafo-Spannung einschalten,
leuchtet nach ca. 5 Sekunden die grüne [go]-Taste rechts oben auf der Intellibox II und zeigt
so die Betriebsbereitschaft des Gerätes an.
Voreinstellungen
Ab Werk hat die Intellibox II folgende Einstellungen:
Geschwindigkeitsanzeige
Fahrregler
Grund-Datenformat für Loks
Grund-Datenformat für Weichen
Wenn diese Einstellungen für Ihre Anlage richtig sind, können Sie die erste Lok auf's Gleis
setzen. Andernfalls müssen Sie im Menü „Grundeinstellungen" nachschauen und die
erforderlichen Änderungen vornehmen.
Eine vollständige Beschreibung der Bedienung, sowie aller Einstellungen finden Sie in den
Kapiteln 3 und 4.
Lok aufrufen

[lok]-Taste des rechten oder linken Fahrpultes betätigen

Über die Zehnertastatur die gewünschte Lokadresse eingeben

Eingabe mit der [8]-Taste bestätigen
Lok steuern
Mit einer Rechtsdrehung die Geschwindigkeit erhöhen


Mit einer Linksdrehung des Drehreglers die Geschwindigkeit reduzieren

Bei stehender Lok auf den Drehregler drücken, um die Fahrtrichtung zu ändern
Licht schalten
Die Taste [f0] schaltet das Licht ein oder aus

Fahrstufenanzeige
AC-Fahrpult
Motorola
Motorola
9
