2. Die Anschlüsse der Intellibox II
Im Folgenden werden die Anschlüsse der Intellibox II beschrieben und was beim Anschluss
der einzelnen Geräte gegebenenfalls beachtet werden muss.

2.1 Definition der einzelnen Anschlussbuchsen

Uhlenbrock Elektronik GmbH
D-46244 Bottrop
Made in Germany
Art.-Nr. 65 100
s88 Booster

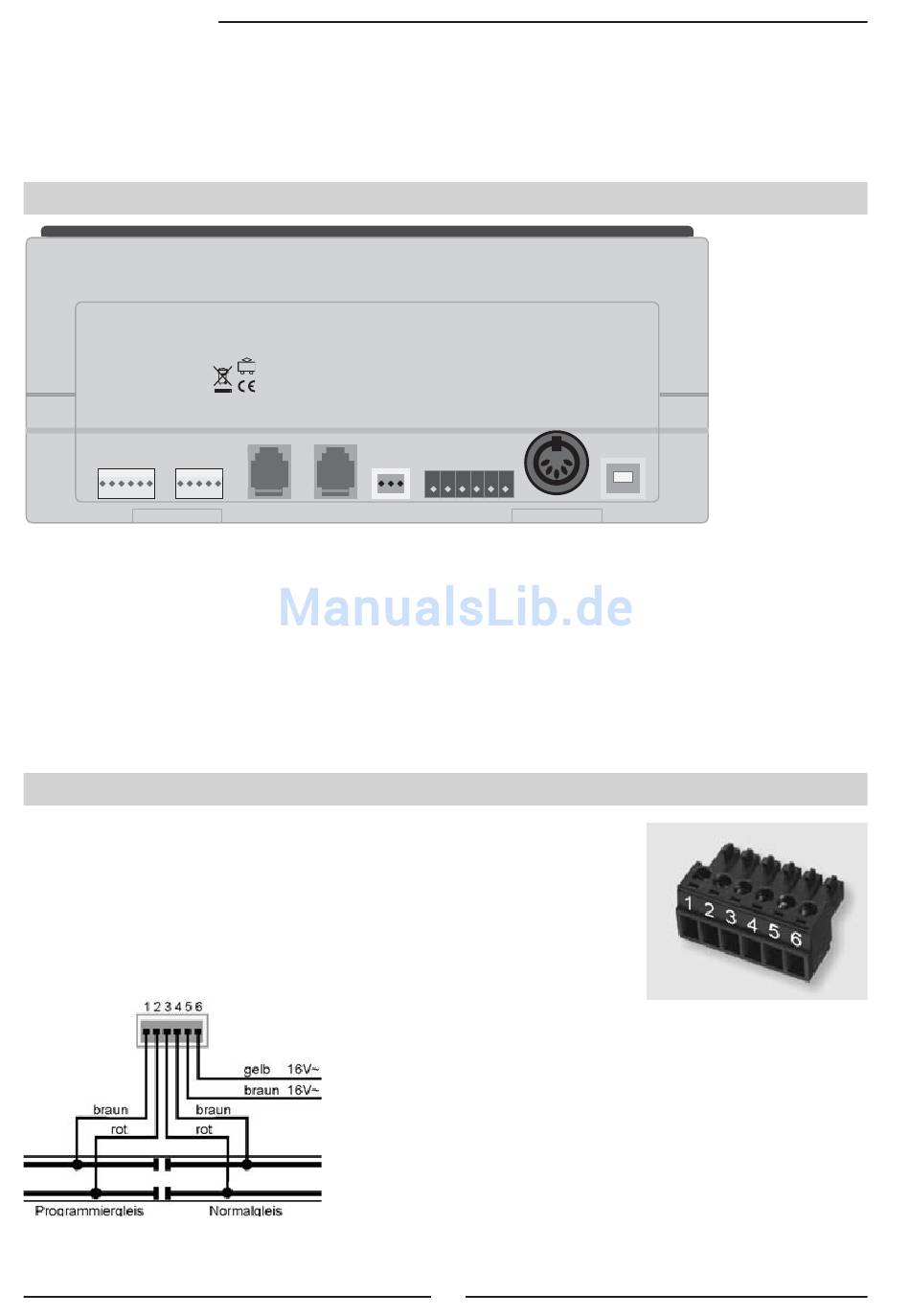

Bild 2.11 Die Rückseite der Intellibox II mit ihren Anschlüssen
6-polige Pfostenleiste: s88-Rückmelder
5-polige Pfostenleiste: Märklin-Booster
Western-Buchse:
Western-Buchse:
3-polige Steckleiste: DCC-Booster
6-polige Steckleiste:
5-polige DIN Buchse: zusätzliche IRIS Empfänger
USB-Buchse:

2.2 Anschluss Trafo, Gleis und Programmiergleis

Der beiliegende 6-polige Stecker für den Anschluss von Trafo,
Gleis und Programmiergleis ist ein Schraubklemmenstecker, bei
dem die Kabel durch Festdrehen der Schraube fixiert werden.
Im nebenstehenden Bild sehen Sie die Bezeichnung der einzelnen
Klemmen eines Anschlusssteckers.
LocoNet B LocoNet T
DCC-Booster
LocoNet B (Booster)
LocoNet T (Throttle)
Trafo, Gleis, Programmiergleis
USB-Computeranschluss
Die Belegung der Klemmen des 6-poligen Anschluss-
steckers erfolgt wie in der nebenstehenden Zeichnung
dargestellt.
Hinweis: Für den Anschluss des Trafos und des Gleises
sollten Sie möglichst große Leitungsquerschnitte verwen­
den (mindestens 0,5 mm²). Der Anschluss ans Gleis sollte
an mehreren Stellen der Anlage erfolgen. Wir empfehlen
bei H0 Einspeisungspunkte im Abstand von ca. 1 m.
1 Prog.-Gleis braun
2 Prog.-Gleis rot
3 Gleis rot
4 Gleis braun
5 16 V ~ braun
6 16 V ~ gelb
